6.3. Groupe équipé d'un coffret de commande TELYS
6.3.1 Présentation du coffret
Présentation de la face avant
6.3.1.1.
9 1
2
3
9
1 Bouton d'Arrêt d'Urgence (AU) permettant d'arrêter le groupe électrogène en cas de problème susceptible de mettre en danger la
sécurité des personnes et des biens.
2 Commutateur à clé de mise sous / hors tension du module.
3 Fusible de protection de la carte électronique.
4 Molette de défilement et de validation permettant le défilement des menus et des écrans avec validation par simple pression sur
la molette.
5 Bouton STOP permettant sur une impulsion d'arrêter le groupe électrogène.
6 Bouton START permettant sur une impulsion de démarrer le groupe électrogène.
7 LEDs de mise sous tension et de synthèse des alarmes et défauts.
8 Emplacement des ports USB.
9 Vis de fixation.
10 Ecran LCD pour la visualisation des alarmes et défauts, états de fonctionnement, grandeurs électriques et mécaniques.
11 Bouton ESC : retour à la sélection précédente et fonction RESET de défaut.
12 Bouton MENU permettant l'accès aux menus.
13 Eclairage du bouton d'arrêt d'urgence.
13
8
10

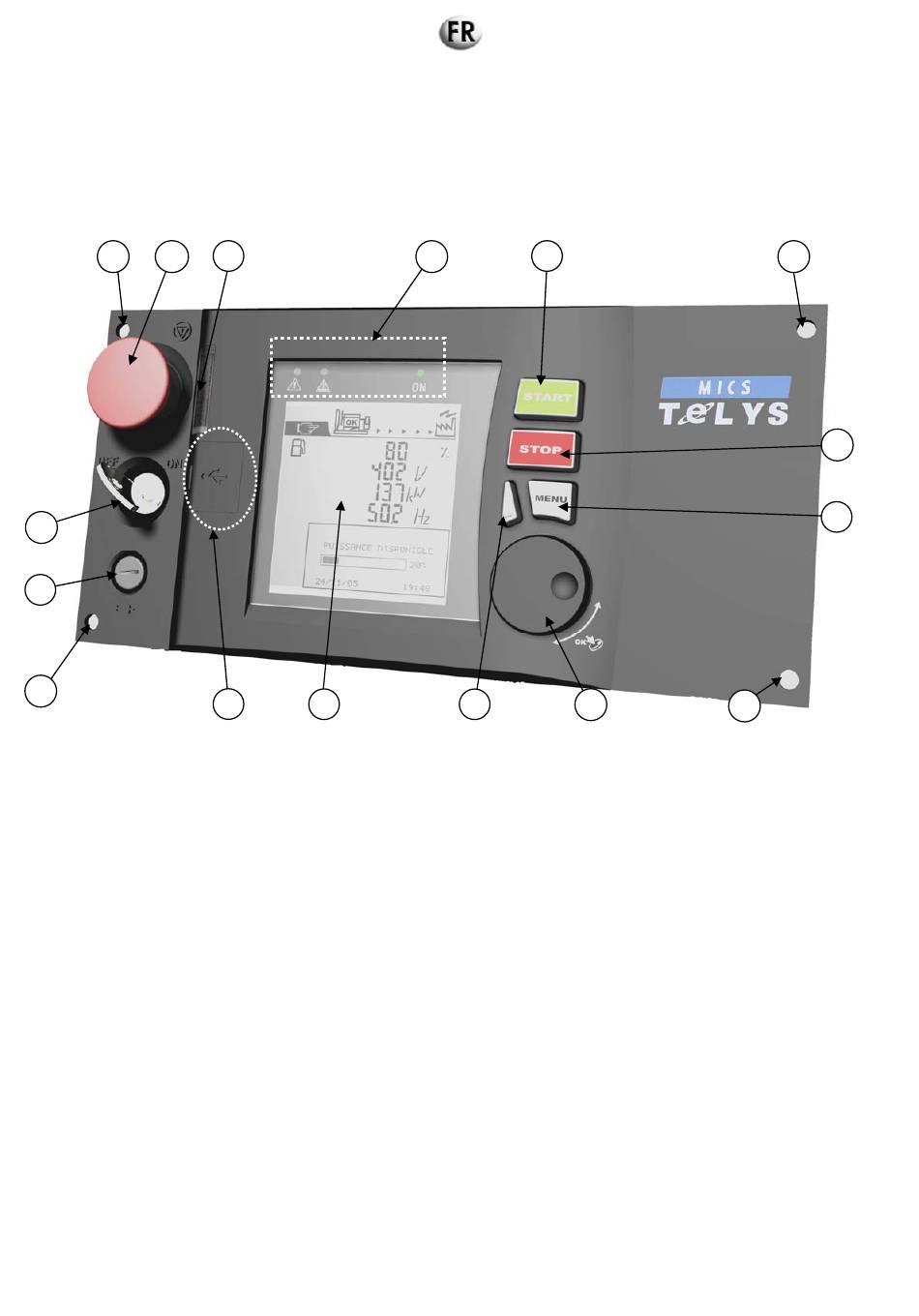

Figure 19 : Présentation de la face avant
