Figure 20 : Présentation Des Leds; Figure 21 : Détail Des Ports Usb - SDMO R33C3 Manuel D'utilisation Et D'entretien

Une LED allumée signifie :
1 Présence d'une Alarme (couleur jaune, clignotant).
2 Présence d'un Défaut (couleur rouge, clignotant).
3 Module sous tension (couleur verte, allumée fixe).
1 Connexion pour clé USB (HOST) : transfert de fichiers entre clé USB et TELYS et inversement.
2 Connexion pour micro-ordinateur (DEVICE) :
transfert de fichiers entre PC et TELYS et inversement,
alimentation électrique du module de base.
3 Cache de protection.
1 2

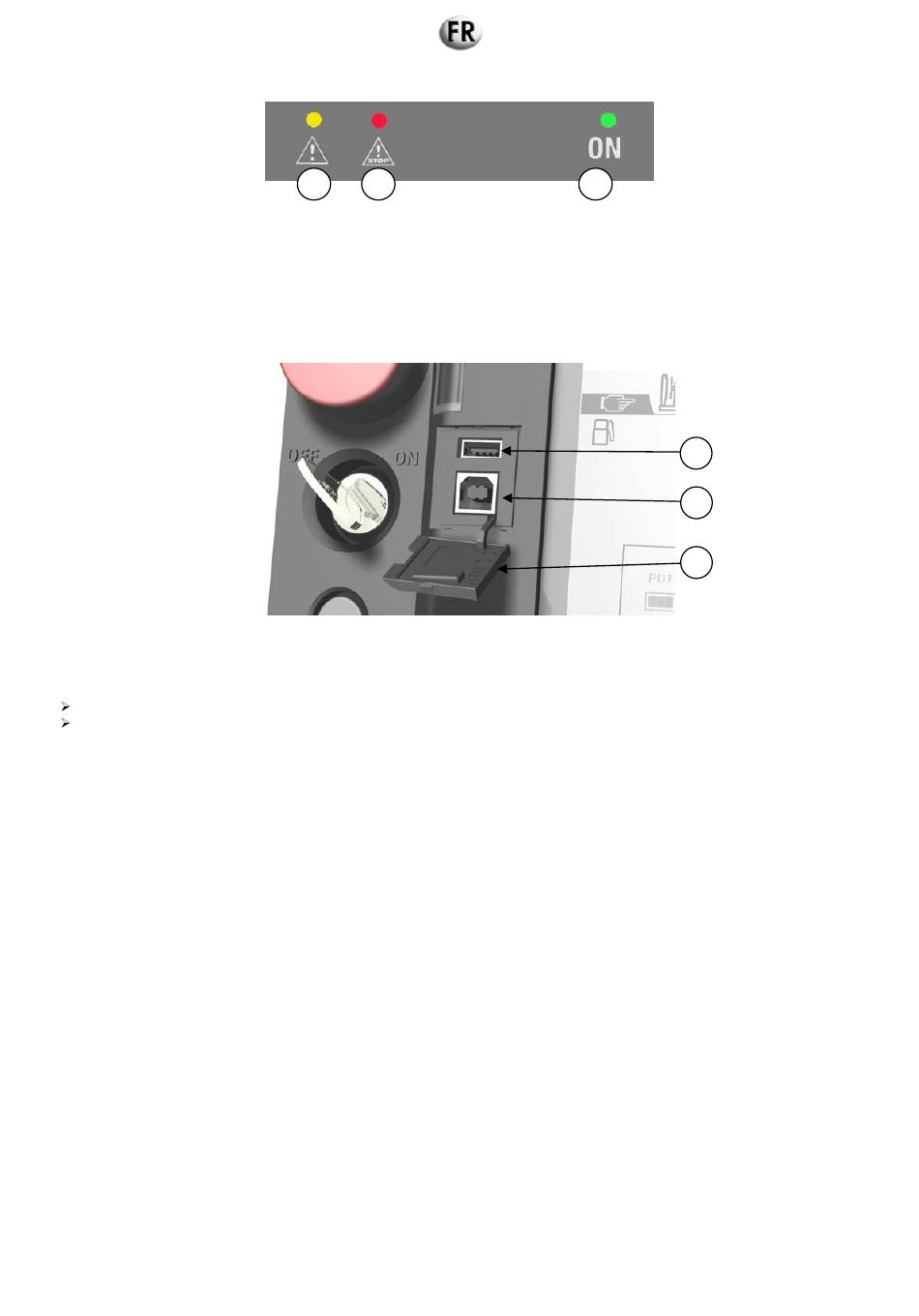

Figure 20 : Présentation des LEDs
Figure 21 : Détail des ports USB
