2.1 Diagrammes externes du moteur

2.1.1

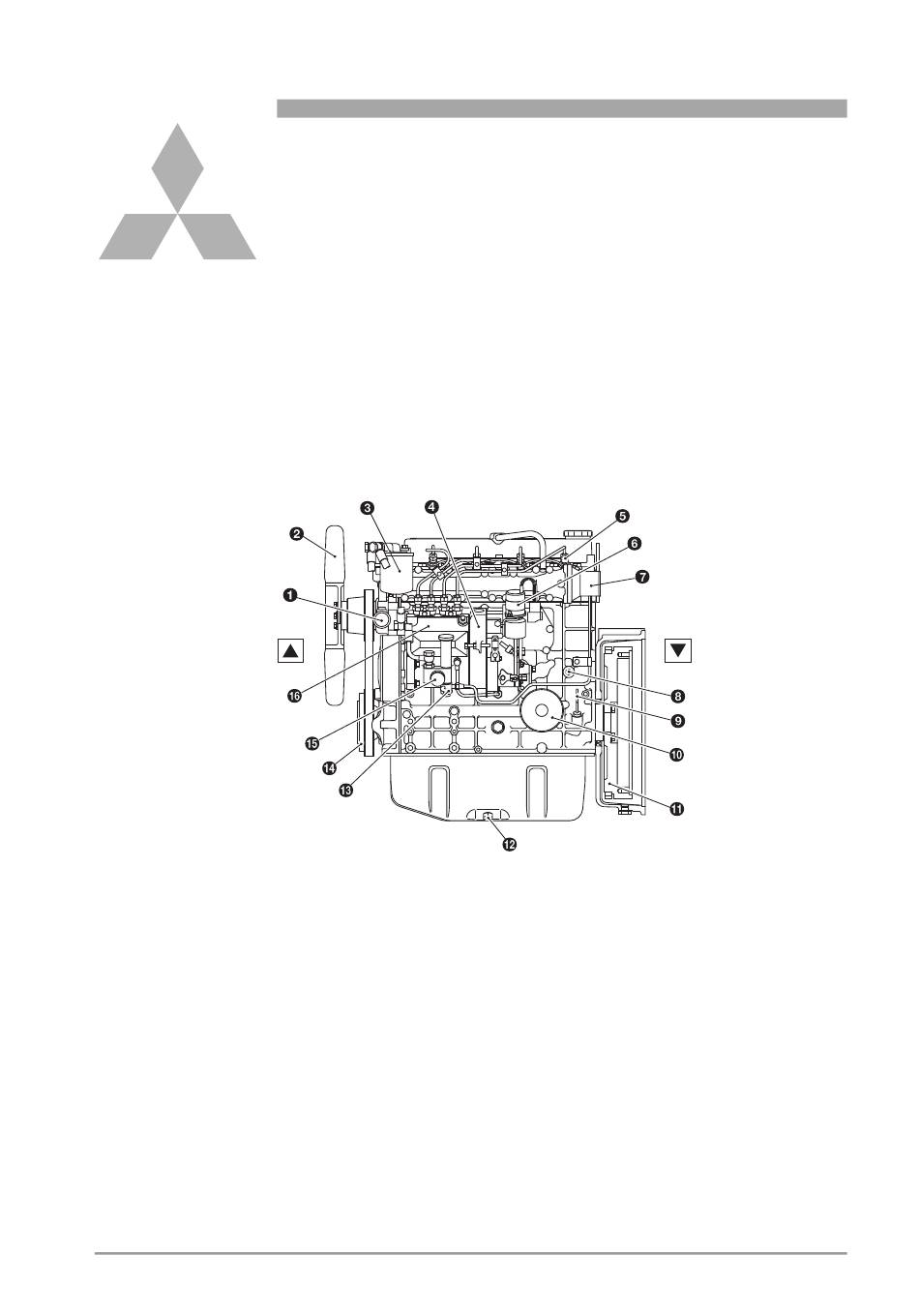

Illustration 2-1
Publ. Nr. 99610-29120_FR
Nom des pièces
Le diagramme externe est pour le type de moteur standard. La présence
et l'apparence de l'équipement diffère d'un type de moteur à l'autre.

Pompe d'injection en ligne S4S vue de gauche

v
Avant
a
Pompe à eau (entrée de liquide de
refroidissement)
b
Ventilateur
c
Filtre à carburant
d
Régulateur
e
Injecteur de carburant
f
Solénoïde d'arrêt
g
Admission d'air
h
Bouchon de purge du liquide de
refroidissement

Vue de gauche du moteur

Manuel d'utilisation et d'entretien
131/280
x
Arrière
i
Jauge d'huile
j Filtre à huile
k
Volant
l
Bouchon de vidange d'huile
m
Arrivée de carburant
n
Poulie de vilebrequin
o
Pompe d'alimentation en carburant
p
Pompe d'injection
