Une LED allumée signifie :
Module sous tension (couleur verte, allumée fixe)
Indication d'arrêt d'urgence enclenché (arrêt d'urgence plastron ou extérieur) (couleur rouge, allumée fixe)
Visualisation de la phase de démarrage et de stabilisation en vitesse et tension (clignotement) et bon fonctionnement du groupe
électrogène ou groupe prêt à débiter (couleur verte, allumée fixe)
Alarme générale (couleur orange, clignotement)
Défaut général (couleur rouge, clignotement).
Présentation des pictogrammes
6.2.1.1.
Les pictogrammes sont les suivants :
Survitesse
Non démarrage
Démarrage sur ordre
extérieur
Préchauffage
admission d'air
Le pictogramme « niveau de carburant » est utilisé pour l'affichage du défaut, de l'alarme et du niveau de carburant
Les pictogrammes « température de fonctionnement » et « pression d'huile » sont utilisés pour l'affichage du défaut et de la
valeur analogique
Les pictogrammes « survitesse » et « non démarrage » sont utilisés pour l'affichage du défaut
Le pictogramme « batterie » est utilisé pour l'affichage de l'anomalie « Défaut alternateur de charge » et pour l'indication de la
tension batterie.
1 2

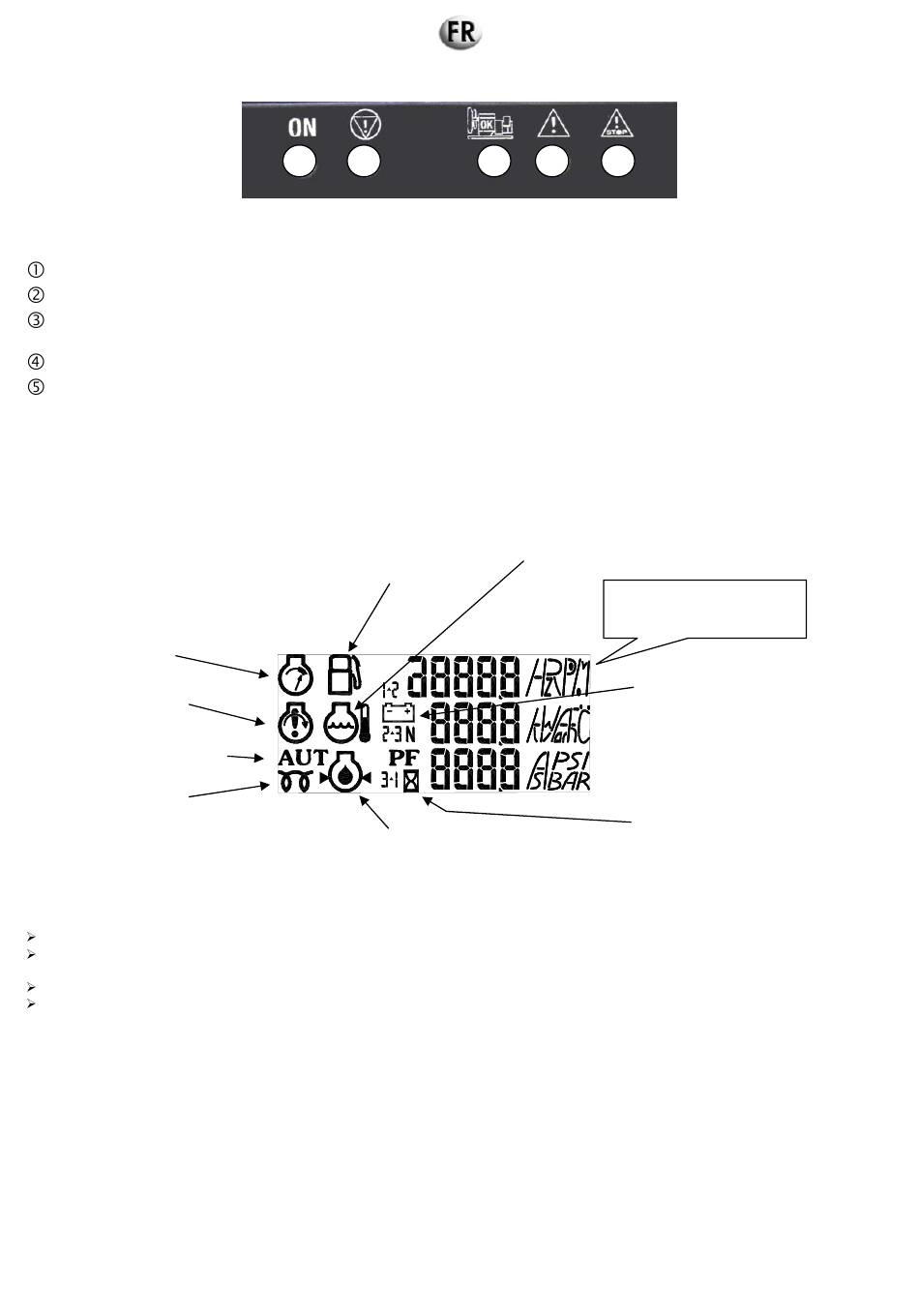

Figure 17 : Présentation des LEDs
Température de fonctionnement
Carburant
Pression d'huile
Figure 18 : Présentation des pictogrammes
54/280
3 4 5
S
ymbôles des grandeurs
électriques et mécaniques
Batterie
Temporisation
