LEROY-SOMER

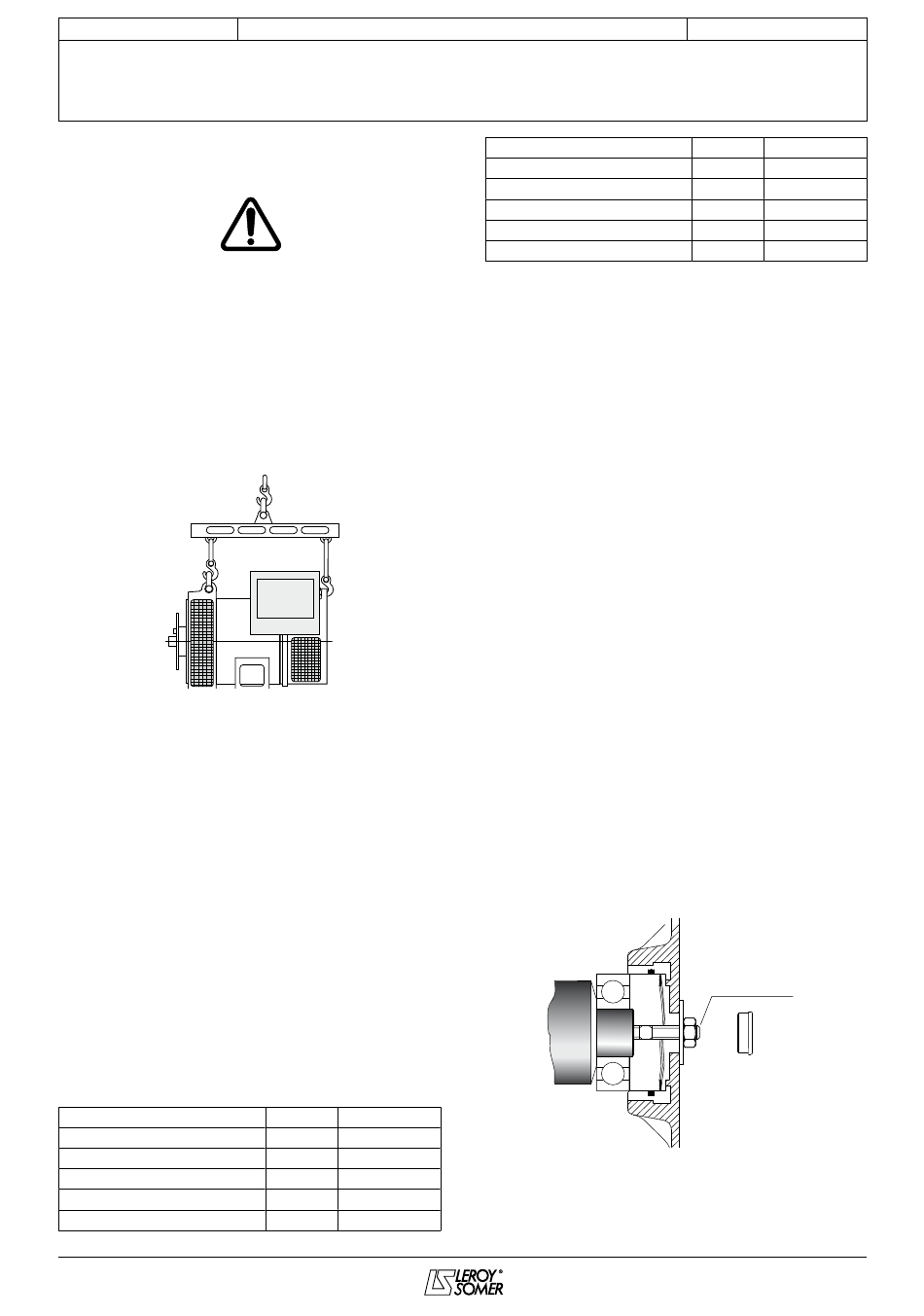

4.6 - Démontage, remontage
5.4.2.)
Cette opération doit être faite pendant la période de
garantie uniquement dans un atelier agréé ou dans
nos usines, sous peine de perdre la garantie.
Lors des différentes manipulations, l'alternateur
doit être impérativement horizontal (rotor non
bloqué en translation). Se rérérer à la masse de
l'alternateur (cf § 4.7) pour le choix du mode de
levage.
Le choix des crochets ou manilles doit être adapté à
la forme des anneaux de levage.
4.6.1 - Outillage nécessaire
Pour le démontage total de l'alternateur, il souhaitable de
disposer des outils définis ci-dessous :
- 1 clé à cliquet + prolongateur
- 1 clé dynamométrique
- 1 clé plate de 7 mm
- 1 clé plate de 8 mm
- 1 clé plate de 10 mm
- 1 clé plate de 12 mm
- 1 douille de 8 mm
- 1 douille de 10 mm
- 1 douille de 13 mm
- 1 embout 6 pans de 5 (ex. Facom : et5)
- 1 embout 6 pans de 6 (ex. Facom : et6)
- 1 embout toRX t20
- 1 embout toRX t30
- 1 extracteur (ex. Facom : U35)
- 1 extracteur (ex. Facom : U32/350).

4.6.2 - Couple de serrage de la visserie

IDentIFIcatIon
Vis du bornier inducteur
Vis inducteur
Vis pont de diodes
ecrou des diodes
tige de montage
InstallatIon et maIntenance
LSA 42.2 - 2 & 4 PÔLES
ALTERNATEURS
(cf. § 5.4.1. &
Ø des vis couple n.m
m4 4 n.m
m6 10 n.m
m 6 5 n.m
m 5 4 n.m
m 8 20 n.m
245/280
Vis de masse
Boulon d'équilibrage
Vis disque/arbre
Vis de transport
Vis des grilles
Vis du capotage
4.6.3 - Accès aux connexions et au système
de régulation
l'accès aux bornes se fait directement après avoir enlevé la
partie supérieure du capotage [48].
Pour accéder aux potentiomètres de réglage du régulateur ,il
faut démonter la plaque latérale [367].
4.6.4 - Accès, contrôle et remplacement des
diodes
4.6.4.1 - Démontage
- Déposer le capot supérieur [48].
- Retirer la grille d'entrée d'air [51].
- Dévisser les colliers de fixation des câbles sortie puissance,
déconnecter e+, e- de l'excitatrice et le module R 791.
- Déposer les 4 écrous des tiges de montage.
- Démonter le flasque arrière [36] à l'aide d'un extracteur :
exemple U.32 - 350 (Facom).
- Retirer la varistance [347].
- Démonter les 4 vis de fixation des ponts de diodes sur l'induit
et débrancher les diodes
- Vérifier les 6 diodes à l'aide d'un ohmmètre ou d'une lampe
(cf. § 4.5.1.).
4.6.4.2 - Remontage
- Remonter les ponts en respectant les polarités (cf. § 4.5.1.).
- Remonter la varistance [347].
- Installer un joint torique neuf dans le flasque.
- Remonter le flasque arrière, passer le faisceau de câbles
entre les barrettes supérieures du flasque.
- Remonter les colliers de fixation des câbles et le module
R 791.
- Reposer la grille d'entrée d'air [51].
- Remonter le capot supérieur [48].
Rotor
3433 fr - 2010.10 / g
m 6 5 n.m
m 5 4 n.m
m 10 66 n.m
m 8 4 n.m
m 6 5 n.m
m 6 5 n.m
Flasque AR
Tige filetée M8
