Installation
Conditions sur les connexions électriques
3.4.2
Les opérations de montage → p. 37, §3.3 doivent être terminées.
Ouverture et fermeture du capot de l'électronique
3.4.3
Ouverture du capot de l'électronique
1 Dévisser les 4 vis (imperdables) du capot avec une clé Allen SW3.

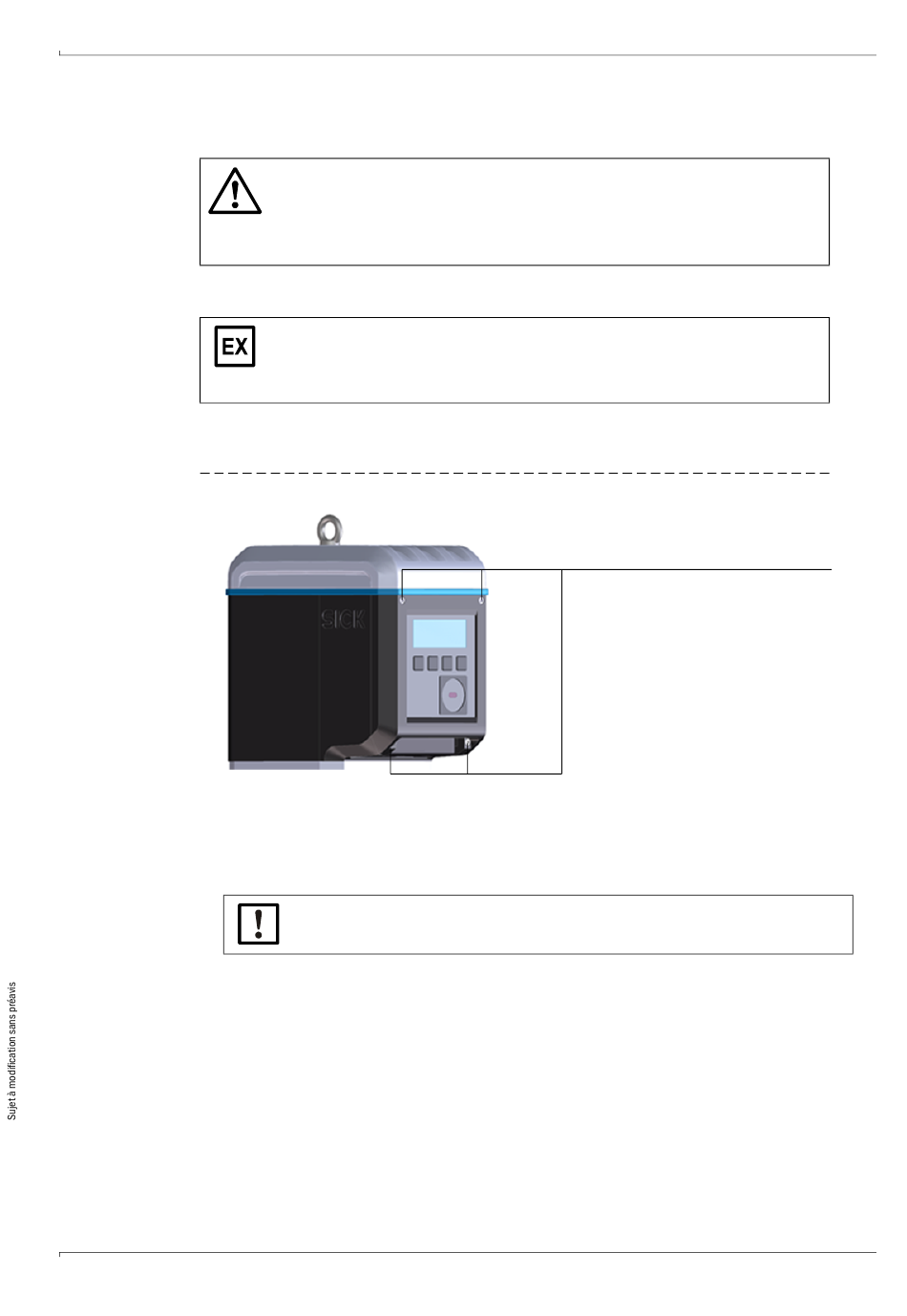

Figure 17
Position des vis sur le capot
2 Ouvrir le capot.
Fermeture du capot de l'électronique
1 Fermer le capot de l'électronique.
2 Revisser le capot de l'électronique.
Couple de serrage : 2,0 Nm (18 lbf in)
FLOWSIC500 · Manuel d'utilisation · 8015392/13GE/V 3-3/2019-10 · © SICK Engineering GmbH
AVERTISSEMENT : risque d'explosion - risque pour la sécurité intrinsèque
▸
Les travaux suivants ne doivent être exécutés que par des professionnels
familiarisés avec les particularités de la protection par sécurité intrinsèque
et connaissant les normes correspondantes et les règles de
l'interconnexion des circuits à sécurité intrinsèque.
Après ouverture du capot de l'électronique le bornier Ex i du FLOWSIC500 est
accessible. Le capot peut être ouvert même sous tension dans une zone
dangereuse. Cependant, il ne faut pas supprimer la séparation de sécurité
entre les différents circuits en sécurité intrinsèque.
▸
S'assurer que les câbles de la batterie et de l'écran ne sont pas coincés.
4 vis
45
