• Contrôle du fonctionnement du dispositif de graissage
(S)
• Contrôler le niveau d'huile. (le réservoir d'huile est
installé sur le bâti principal)
REMARQUE
Risque de dommages matériels sur les chaînes
d'entraînement en raison d'une lubrification
insuffisante.
•
Vérifier le niveau d'huile de l'unité de lubrifi-
cation centrale avant chaque utilisation.
Ancienne pompe
jusqu'à juillet 2011
La pompe montée jusqu'à fin juillet 2011 n'est pas réglable
(voir fig: 369-12-08). La pompe est sous le réservoir d'huile
(1) qui est fixé sur le conditionneur
La pompe, montée à partir de début août 2011, n'est pas
réglable:
R é g l a g e
d u
d é b i t
(graissage lors de chaque relevage du groupe
faucheur)
Plus la parcelle à faucher est courte, plus l'intervalle de
temps est raccourci entre chaque relevage et graissage,
d'ou la nécessité de diminuer le débit de la pompe.
Régler le débit par l'intermédiaire de la vis (2) et du contre-
écrou (3). Plus la vis sera vissée dans le corps de la pompe,
plus le débit sera diminué.
1801-FR_wALzENAuFBEREITER_3843
(1) réserve d'huile
(2) Vis de réglage
(3) Contre-écrou
(4) Vanne (marche / arrêt du graissage)

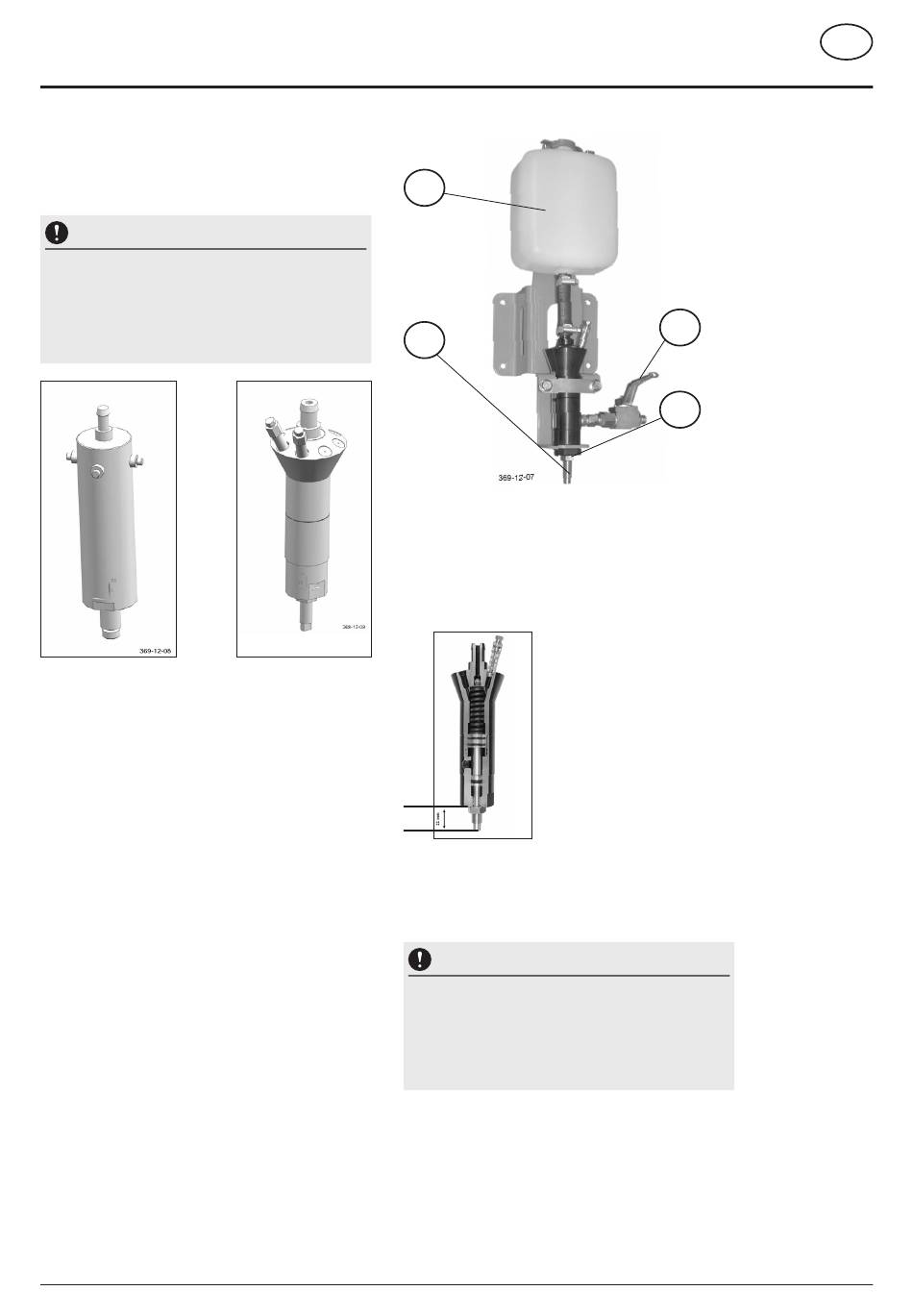

Réglage du débit d'huile de la pompe
Nouvelle pompe
à partir d'août 201
x
- Réglage du constructeur: X=27.5 mm
d e
l a
p o m p e :
- Dévisser la vis pour augmenter le débit.
- Serrer la vis pour diminuer le débit.
conditionneur à rouleAux
1
2
REMARQUE
Risque de dommages matériels sur les chaînes
d'entraînement en raison d'une lubrification
insuffisante.
•
Vérifier le niveau d'huile de l'unité de lubrifi-
cation centrale avant chaque utilisation.
- 67 -
FR
