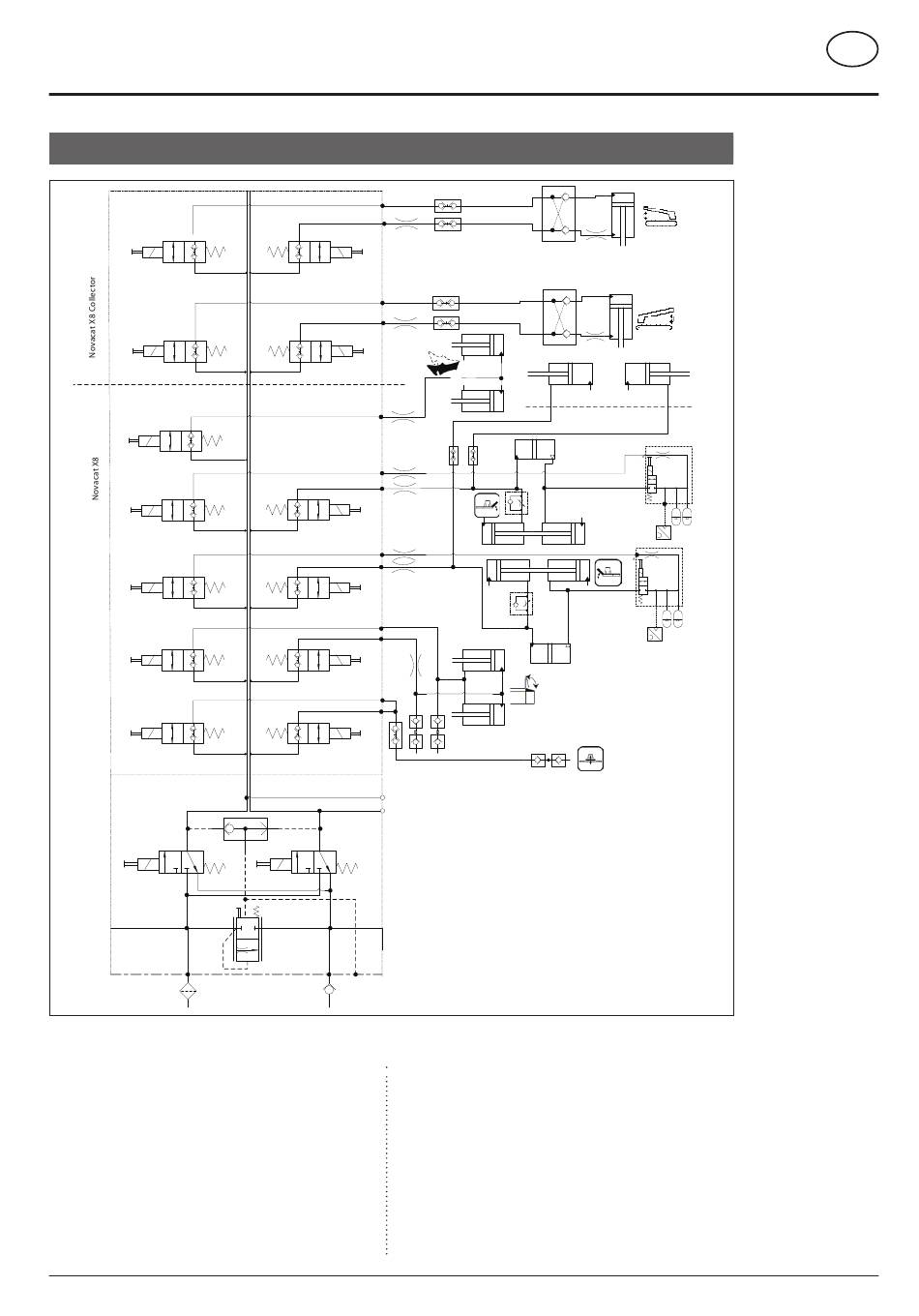

Plan hydraulique (Power Control / ISOBUS)
Y34
Y12
Y10
Y4
Y6
Y27
Y8
Y2
P
Description:
Y1
Électrovanne - "lever"
Y2
Électrovanne - "baisser"
Y3
Électrovanne - "faucheuse droite"
Y4
Électrovanne - "remplissage suspension à droite"
Y5
Électrovanne - "faucheuse gauche"
Y6
Électrovanne - "remplissage suspension à droite"
Y7
Électrovanne - "faucheuse centrale"
2000-DE SERVICE_3843
1,5mm
Y33
1,5mm
Y11
0,8mm
0,8mm
1,5mm
Y3
0,8mm
1,5mm
Y5
0,8mm
Y9
Y7
B
A
Y1
P
T
LS Branchement Load sensing (LS)
LS
T
Y8
Y9
Y10
Y11/12
Y13
Y15
Y 27
Y33/34 Tapis - Pivotement (droit)
- 109 -
Novacat X8 Collector
Pressure
A
transducer
A
Pressure
transducer
Pompe
Réservoir
3843.41.999.0
Électrovanne - "Pos. flottante faucheuse centrale"
Électrovanne - Protection latérale
Électrovanne - Verrouillage
Tapis - Pivotement (gauche)
Électrovanne - Suspension hydraulique droite
Électrovanne - Suspension hydraulique droite
Électrovanne - Protection latérale
Service
1mm
Y13
1mm
Y15
1l
120bar
1l
60bar
