Caractéristiques techniques du terminal
Raccordement électrique
L'alimentation du terminal est assurée par une fiche selon
DIN 9680 du réseau électrique12 V du tracteur. Ces fiches
à 3 pôles sont également utilisées dans les versions à 2
pôles étant donné que seuls deux raccordements principaux
(+12 V, masse) sont nécessaires.
REMARQUE
Dommages matériels - dus à des prises et fiches
non autorisées qui ne garantissent pas la fonction.
•
Ne remplacer les fiches et les prises qu'avec
des pièces de rechange d'origine!
Caractéristiques techniques
Tension:
Plage de la température de fonctionnement:
-20°C .... +60°C
Température de stockage :
.... +70°C
Normes de protection:
Fusible: Fusible multifuse 10 A dans la fiche de bran-
chement.
Fonction
L'outil attelé est actionné par la présélection d'une
commande sur le boîtier "SELECT-CONTROL" puis par
action sur un distributeur hydraulique double effet du
tracteur. Les fonctions présélectionnées s'affichent sur
l'écran LCD du terminal.
2000_FR_Select Control_3843
+10V ......+15V
-30°C
IP65

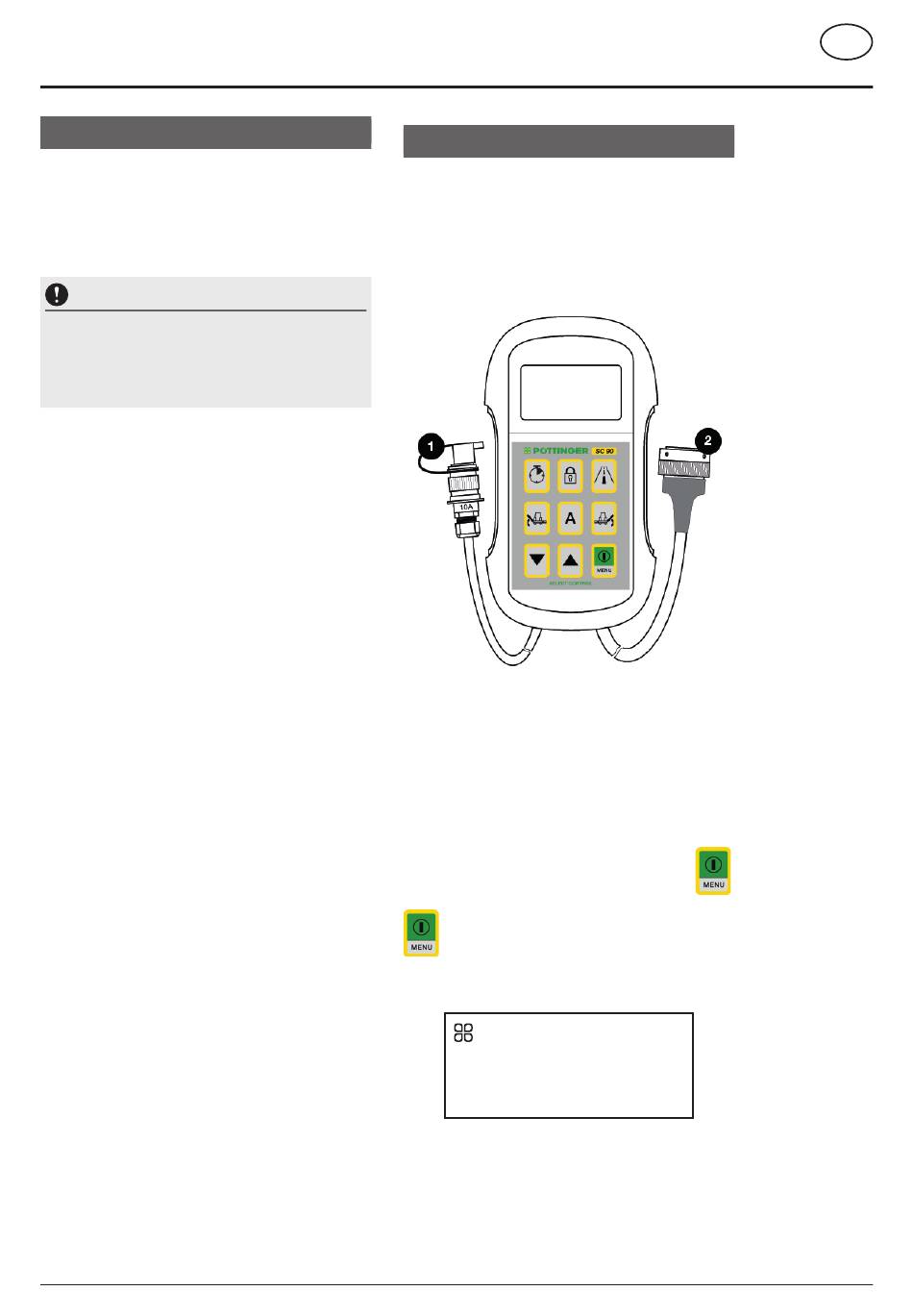

Mise en service
1. Positionnement
Positionner le terminal Select-Control dans un endroit dé-
gagé de la cabine du tracteur. (Pour la fixation du terminal,
un aimant se trouve à l'arrière).
2. Connection
- Brancher la prise (1) dans la fiche d'alimentation 12V
du tracteur.
- Brancher la prise (2) 20 plots sur la prise de la machine.
- Relier le bouchon de la prise (2) au bouchon de la prise
côté machine pour l'utilisation.
3. Activation et désactivation.
Pour mettre en marche le terminal, presser la touche
Pour mettre le terminal hors service, maintenir la touche
enfoncée pendant 3 secondes.
Lors de l'activation du terminal, l'écran de démarrage
s'affiche. Le numéro de version du logiciel actuel se trouve
sur la dernière ligne de l'écran de démarrage.
Pöttinger
NOVACAT - X8
Vers: 1.0
- 22 -
Select control
.
FR
