Description:
Y16
Calibrage - Vitesse du tapis droit
Y17
Calibrage - Vitesse du tapis gauche
Y18
Électrovanne - tapis on/off tapis droit
Y19
Électrovanne - tapis on/off tapis gauche
2000-DE SERVICE_3843

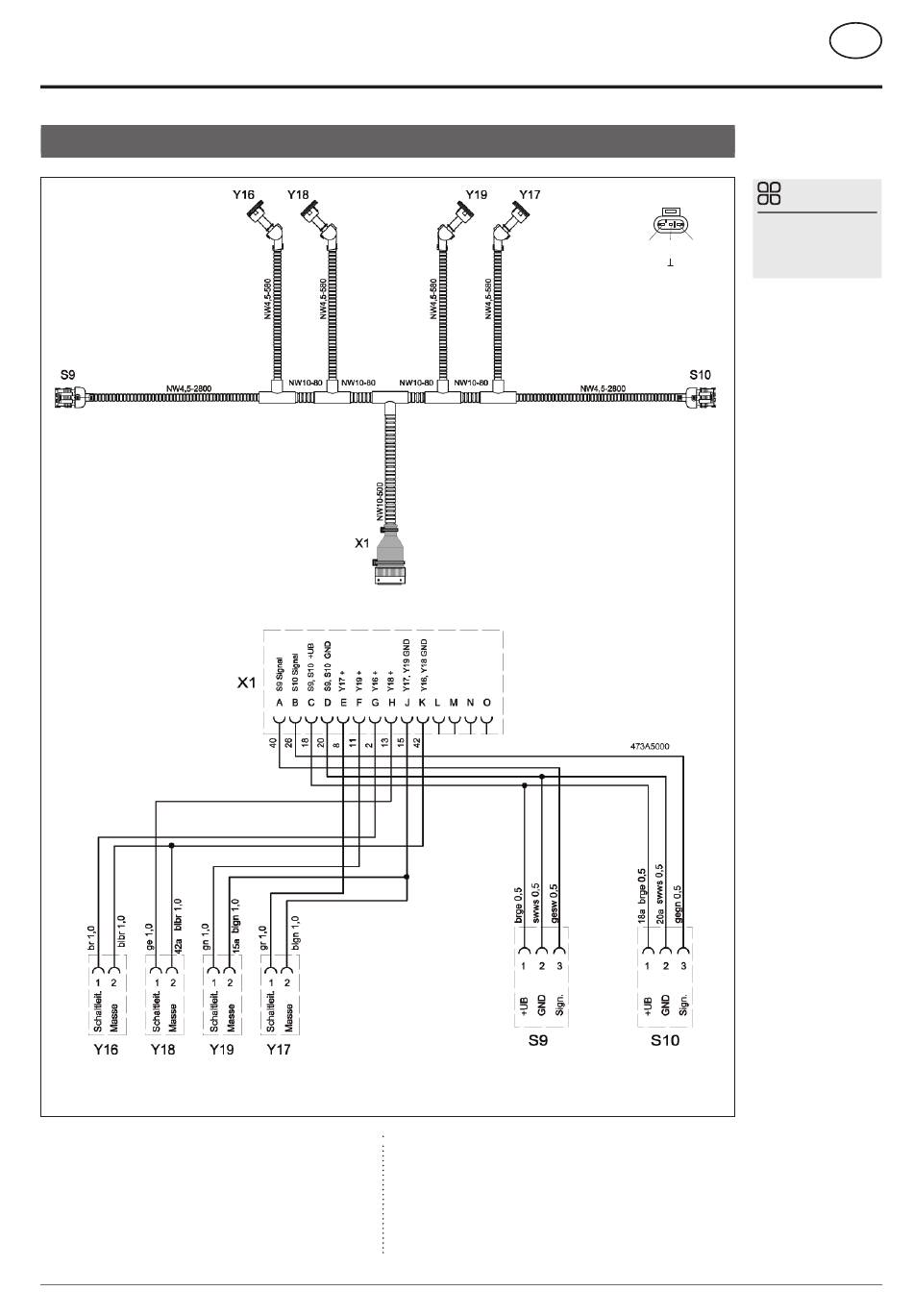

Plan électrique du tapis (Collector)
S9
S10
Capteur - tapis droit
C a p t e u r
-
t a p i s
- 114 -
Service
CONSEIL
Tous les schémas
des prises sont vus
1
2
3
+
de l'extérieur!
UB
GND
Signal
Code couleur :
bl
br
gn
gnge
gr
rt
sw
ws
g a u c h e
FR
bleu
brun
vert
vert / jaune
gris
rouge
noir
blanc
