Maintenance et dépannage
→
Retirer les roues [4], vérifier et nettoyer;
remplacer si nécessaire.

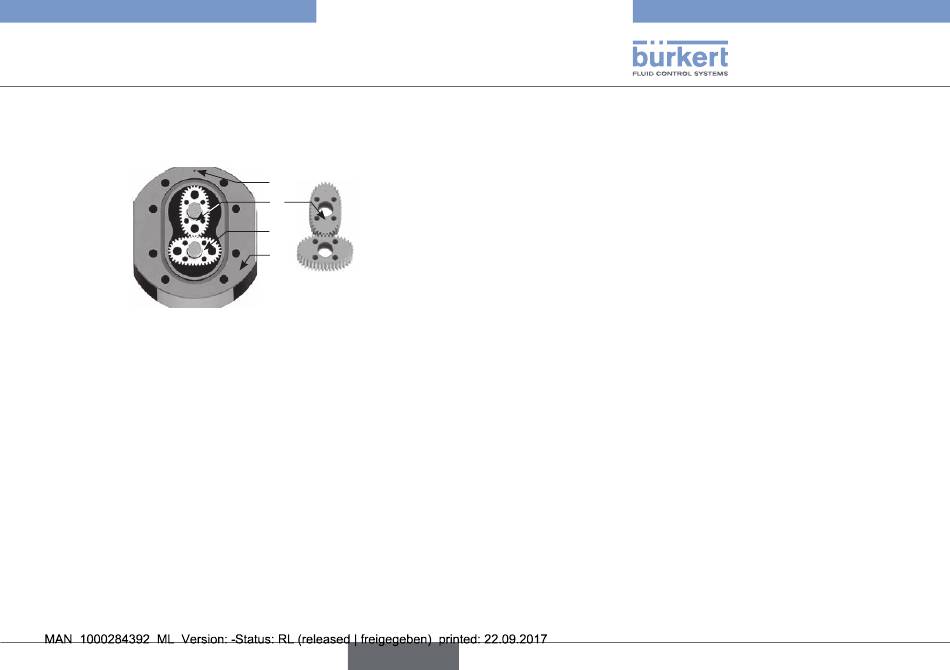

Fig. 7 : Positionnement des roues ovales
remontage :
→
Identifier la roue active [41] en approchant un objet métallique
de la face lisse.
L'autre roue dentée ovale est la roue neutre.
→
Replacer la roue active [41]:
- côté repère [10],
- face lisse (coté aimanté) au fond du corps [6].
→
Replacer la roue neutre [42] à 90° de la roue active [41]
→
Tourner doucement les roues avec le doigt; elles doivent tourner
librement.
→
Replacer le joint [5].
→
Remettre le couvercle [2].
→
7- Resserrer les vis [1] en croix avec un couple de serrage de
6,5 Nm
Type 8077
Roue active
(face lisse)
10
41
42
6
français
9.5 remplacer le couvercle avec
module électronique
Le module électronique [9] contient le capteur à effet Hall et l'inter-
rupteur Reed.
Démontage :
Pour retirer le module [9] :
→
tourner le module de 1/4 de tour dans le sens inverse des
aiguilles d'une montre,
→
retirer le module [9].
remontage :
Pour remonter le module [9] :
→
positionner le module [9] dans la came [7],
→
tourner le module [9] de 1/4 de tour dans le sens des aiguilles
d'une montre.
Le module électronique est maintenant solidaire du reste de
l'appareil.
