Numéro
Valeur/Type
F12
2 A
F13
10 A
F14
4 A
F15
2 A
F16
4 A
F17
4 A
F18
4 A

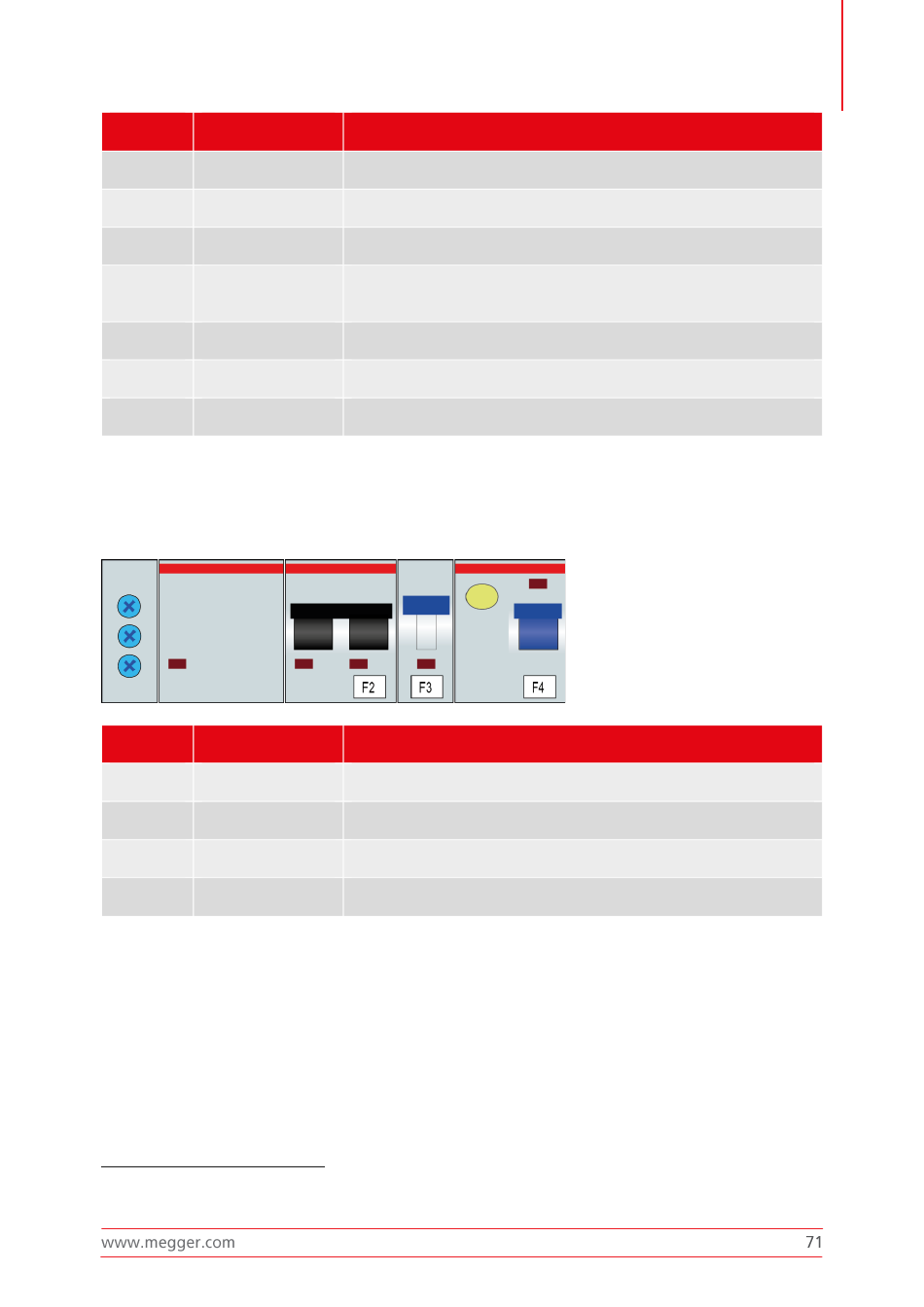

Fusibles du système d'alimentation secteur NAS :
Les fusibles du système d'alimentation secteur NAS doivent également être contrôlés, en particulier en
cas de problèmes d'alimentation électrique. Ils sont situés à l'extrémité du câble secteur.
Numéro
Valeur/Type
F1/F2
K16A / K32A
F3
C2
F4
40A, 2p, 30mA
4
T1A
F5/F6
Autres fusibles :
D'autres circuits 12 ou 24 V importants (par ex. éclairage intérieur du véhicule, moteur du touret de
câble) sont protégés par les fusibles du véhicule.
4
À l'intérieur de l'habitacle
3
Fonction
Mesure de courant de carte de circuit imprimé
Prises (bureau dans la zone de contrôle)
Chargeur
Fusible secteur TB6/24 V (module complet « bouton
marche/arrêt » du panneau de commande)
Sortie A1 : Unité de commande, 24 V stabilisé
Sortie A1 : Électronique, 24 V stabilisé
Sortie A2 : Moteurs, 24 V stabilisé
Fonction
Fusible principal d'alimentation
Surveillance de la tension
Disjoncteur à courant résiduel
Témoins lumineux sur le NAS
