6.5

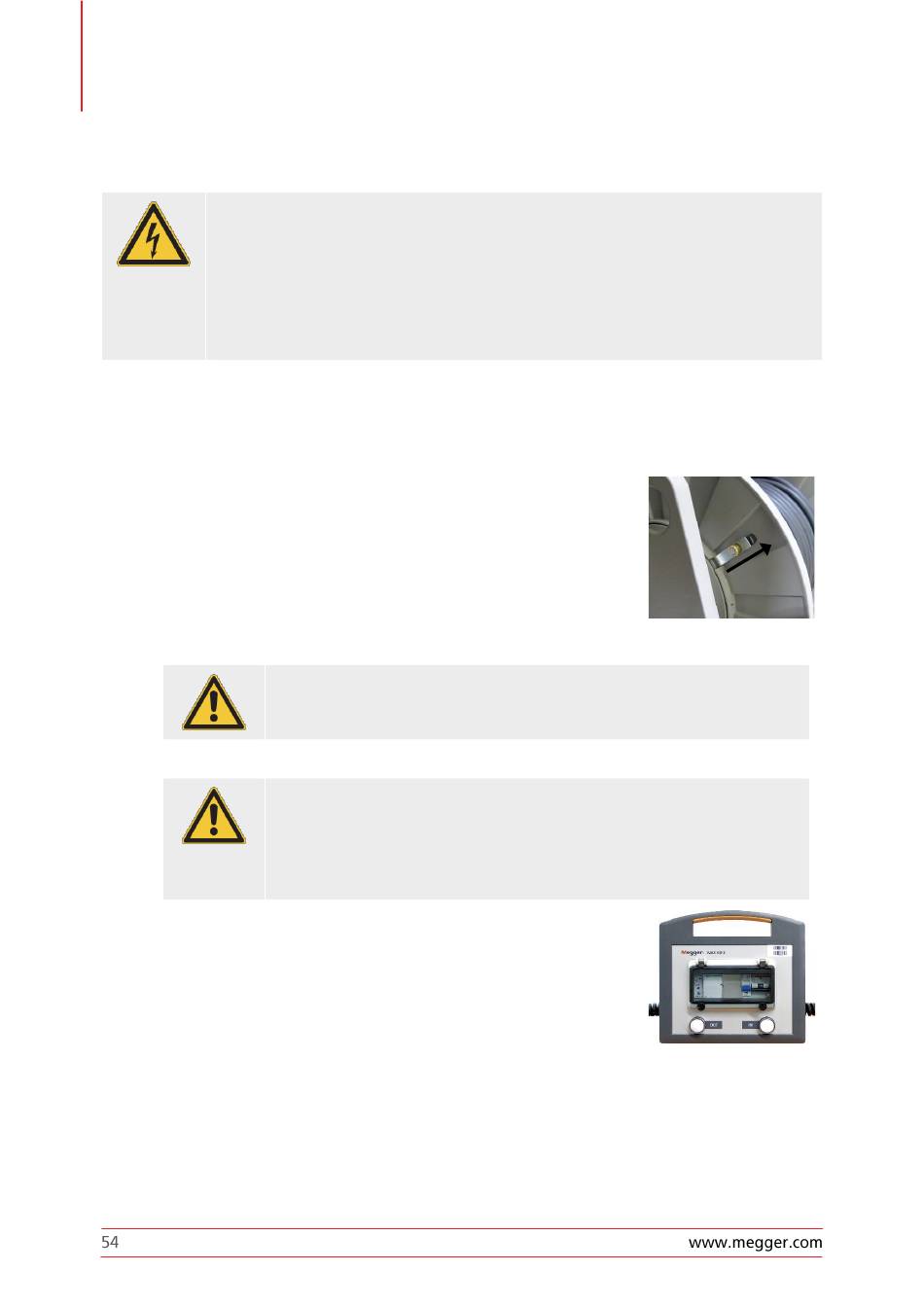

Installation de l'alimentation secteur
6.5.1
Branchement au secteur
AVERTISSEMENT
Risque d'électrocution
Si l'objet à tester et le secteur sont branchés à des systèmes de mise à la terre
distincts non interconnectés, l'égalisation du potentiel doit être effectuée à l'aide d'un
câble de raccordement ayant une section d'au moins 16 mm
laboratoire de test est en cours d'utilisation. Une bonne mise à la terre est de la plus
haute importance ici !
Pour brancher le véhicule laboratoire de test au secteur, procédez comme suit :
1. Débloquez le frein du touret de câble secteur.
2. Retirez le verrou anti-roulis situé à l'extérieur du touret de câble en
tirant la barre métallique vers l'extérieur.
Pour actionner le verrou anti-roulis avant d'enrouler le câble,
appuyez sur la tête de vis ronde.
3. Déroulez le câble secteur.
MISE EN GARDE
Le câble secteur doit toujours être entièrement déroulé du touret !
4. Branchez le câble à une prise secteur.
MISE EN GARDE
Utilisez uniquement des raccords intermédiaires approuvés (VDE/CEI ou
réglementations nationales correspondantes) pour le branchement à des
prises secteur ne correspondant pas à la fiche pré-montée ou pour un
branchement direct au câble basse tension !
Résultat : Les deux témoins lumineux IN et OUT du système de
branchement secteur NAS doivent s'allumer pour indiquer que la
tension d'entrée est dans la gamme de tension autorisée. Dans le
cas contraire, contrôlez l'alimentation secteur et les fusibles du NAS
(voir page 70).
5. Rebloquez le frein du touret de câble.
2
lorsque le véhicule
