6.4.2
Utilisation du câble de raccordement BT triphasé (en option)
En alternative au câble de raccordement HT, il est également possible d'utiliser en option le câble coaxial
BT pour la mesure échométrique et le test d'isolation, avec une tension de mesure jusqu'à
1 000 V. Ce câble est plus facile à manipuler et permet donc un branchement beaucoup plus rapide.
Pour les systèmes monophasés, le câble BT est également une option pour la mesure triphasée.
Pour brancher le câble BT à l'objet à tester, procédez comme suit :

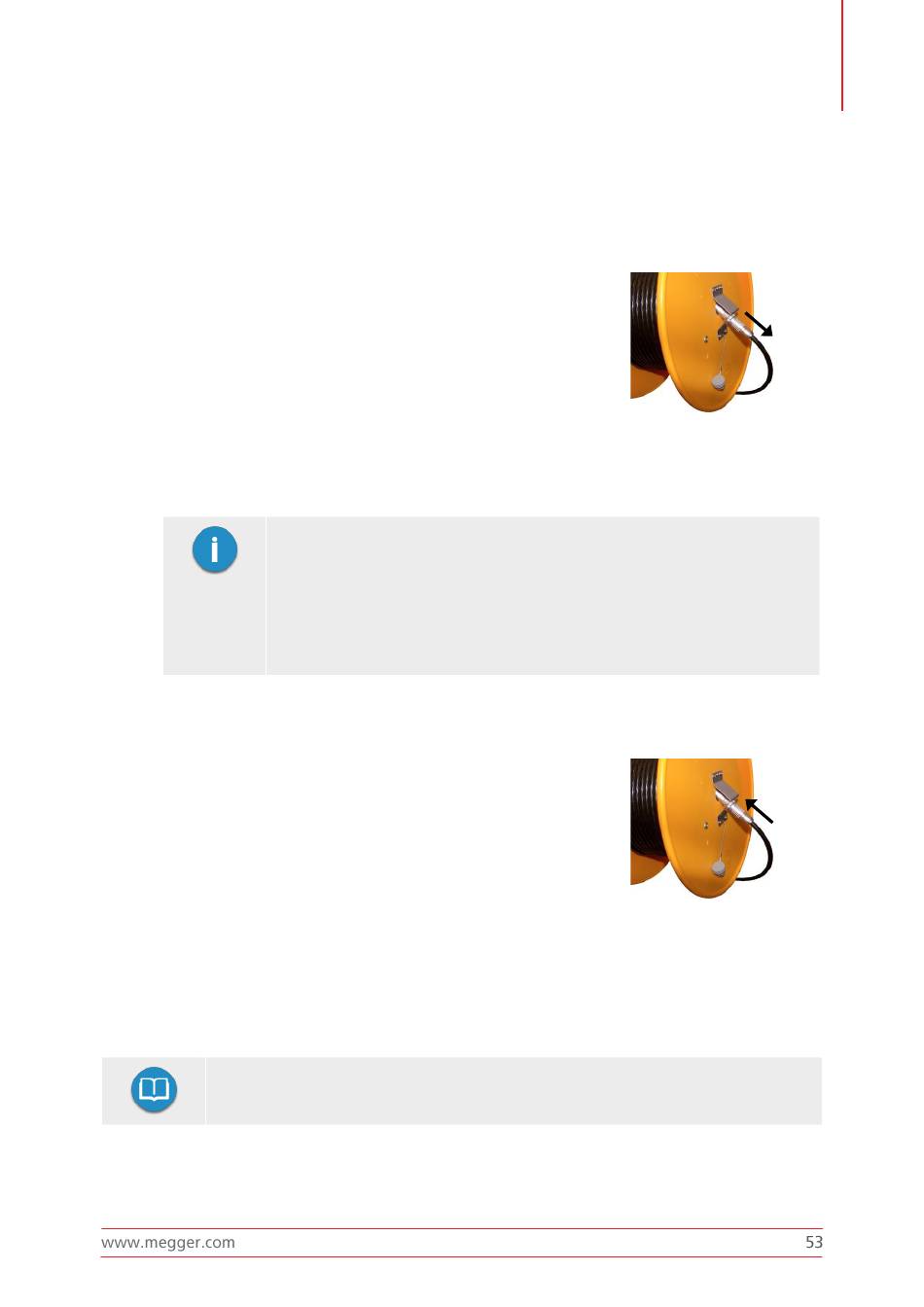

1. Si le câble de raccordement du système est branché à la prise
du touret de câble, débranchez-le avant de dérouler le câble.
2. Déroulez le câble BT.
3. Branchez le câble adaptateur quatre fils prémonté destiné au raccordement de l'objet à tester
au câble BT déroulé.
Lors du branchement, veillez à ce que les quatre fils soient acheminés aussi
uniformément que possible les uns par rapport aux autres (idéalement
torsadés) et à ce qu'ils ne soient pas séparés les uns des autres jusqu'à
l'arrivée au point de raccordement réel. Cela garantira des rapports
d'impédance égaux pour les trois phases.
L'identification des phases doit être effectuée lors du branchement afin
d'attribuer correctement les résultats de mesure aux phases respectives.
4. À l'aide d'accessoires de raccordement adaptés, branchez les phases individuelles du câble
BT aux phases de l'objet à tester, et la terre fonctionnelle (borne rouge) au blindage mis à la
terre de l'objet à tester.
5. Rebranchez le câble de raccordement du système à la prise du
touret de câble.
6.4.3
Utilisation du câble de raccordement MFM/HVB (en option)
Le câble de raccordement spécial MFM/HVB est branché directement au système de localisation de
défaut de gaine MFM 10 M ou au pont de mesure haute tension HVB 10 M, et n'est utilisé que pour leurs
modes de fonctionnement.
Des informations détaillées sur le raccordement à l'objet à tester sont disponibles dans
les instructions d'utilisation du MFM 10 M ou du HVB 10 M.
