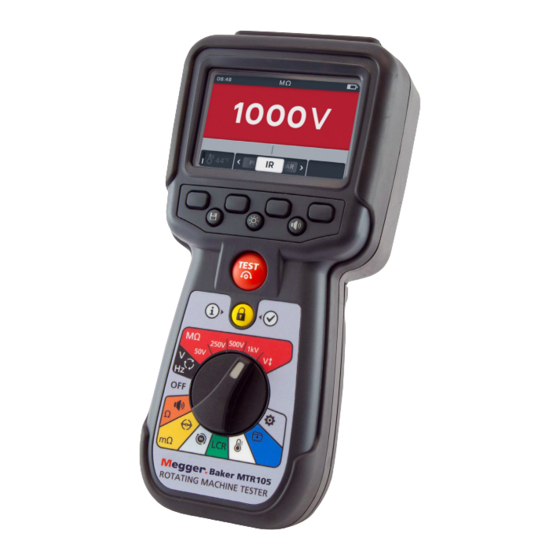

Manuels Connexes pour Megger MTR105
Sommaire des Matières pour Megger MTR105
- Page 1 Guide des tests de moteurs basse tension - MTR105 B a k e r I n s t r u m e n t s DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 2 Pourquoi tester les moteurs ? Quels problèmes peuvent motiver la réalisation d'un test ? Tests et diagnostics Mise en tendance des données de tests Megger Baker MTR105 – Tests disponibles Résistance d'isolement Test de résistance d'isolement ponctuel ou d'une durée définie Index de polarisation (PI) Ratio d'absorption diélectrique (DAR)
- Page 3 Continuité Test pour diode Ohmmètre numérique à faible résistance (DLRO) Test du sens de rotation du moteur Inductance Capacité Mesure de la température Présentation générale du Megger Baker MTR105 Description Caractéristiques Applications Sécurité Tests de résistance d'isolement Voltmètre Tests de continuité (de résistance) DLRO Test de faible résistance « Kelvin »...
- Page 4 à courant alternatif ou continu dont la tension assignée est inférieure ou égale à 2 300 V. Ce document explique comment les réaliser conformément aux normes en vigueur. L’instrument utilisé dans les explications est le Megger Baker MTR105. Guide des tests de moteurs www.megger.com...
- Page 5 La réalisation d'une série de tests de différents types apportant chacun « sa pièce au puzzle » permet d'affiner ce bilan de santé. www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 6 Représentation simplifiée d'un moteur DC avec armature à boucle simple. Pôles magnétiques Bobine Commutateur Fig 1 : Moteur DC simplifié Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 7 Moteur électrique à courant continu au sein duquel les enroulements produisant le champ magnétique sont reliés en série aux enroulements de l'armature. www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 8 à excitation parallèle. Il présente un enroulement de champ série relié en série à l'armature et un enroulement de champ parallèle relié en parallèle à l'armature. Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 9 à aimant permanent. Les aimants sont magnétisés radialement et montés sur le pourtour intérieur du stator cylindrique en acier. Le stator du moteur sert de circuit de retour pour le flux magnétique. www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 10 Phase A Bobine statorique Phase A Phase B Phase C Rotor Phase A 1 Cycle Moteur Fig 7 : Moteur triphasé Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 11 La tension par phase est inférieure (par rapport à la configuration en triangle) Courant d'appel inférieur ƒ Moins de puissance ƒ Fig 8 : Couplage en étoile des enroulements du moteur www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 12 La configuration en triangle est généralement utilisée lorsqu'un couple de démarrage élevé est requis. La configuration en étoile est utilisée lorsqu'un faible couple de démarrage est requis. Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 13 Comment un bon isolant devient-il partiellement conducteur ? www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 14 À la réception Avant installation „ „ Lors de la mise en service „ Dans le cadre de la maintenance Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 15 Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 16 Taux de défaillances précoces Défaillances par usure Taux de défaillance observé Temps Fig 10 : Taux de défaillance du moteur - www.reliabilityanalytics.com Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 17 90 MΩ apparaît nettement plus progressive, ce qui dénote un bien meilleur état par rapport à l'équipement « A ». www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 18 Megger Baker MTR105 – Tests disponibles Megger Baker MTR105 – Tests disponibles Résistance d'isolement jusqu'à 1 000 V „ ƒ Ponctuel ƒ D'une durée définie Index de polarisation ƒ ƒ Ratio d'absorption diélectrique ƒ Correction de la température Borne de garde ƒ...
- Page 19 Megger Baker MTR105 – Tests disponibles Résistance d'isolement Consultez le guide Megger des tests de résistance d'isolement « A Stitch in Time ». Avant de s'intéresser plus en détail aux différents tests, il convient de mentionner les différents types de courants de test utilisés pour mesurer la résistance d'isolement. Lorsque l'utilisateur appuie sur le bouton pour démarrer un test, une haute tension et un courant sont générés.
- Page 20 Megger Baker MTR105 – Tests disponibles L'IEEE préconise d'appliquer pour le test de résistance d'isolement les tensions de test suivantes en fonction de la tension nominale composée pour les machines AC triphasées, la tension phase-terre pour les machines monophasées et la tension continue nominale pour les machines DC ou les enroulements inducteurs.
- Page 21 Megger Baker MTR105 – Tests disponibles Index de polarisation (PI) Ce test est similaire au test du DAR mais les intervalles de temps entre les relevés sont beaucoup plus longs. Cela laisse le temps à l'appareil d'être entièrement chargé et à l'isolant, de se polariser.
- Page 22 Megger Baker MTR105 – Tests disponibles Quel est l'intérêt de ce test ? Le test PI fournit une mesure relative et non absolue. Il permet d'évaluer la qualité de l'isolement de façon autonome. Le résultat peut être utilisé seul ou associé à des mesures précédentes pour une analyse de tendance.
- Page 23 Megger Baker MTR105 – Tests disponibles La formule pour le calcul du ratio d'absorption diélectrique (DAR) est la suivante : DAR = R60 ÷ R30. Le ratio fournit une indication sur la condition d'isolement d'après le Tableau 3. Condition d'isolement <1 Dangereuse 1,0 –...
- Page 24 Megger Baker MTR105 – Tests disponibles Correction de la température Les valeurs de résistance d'isolement diffèrent considérablement selon la température. Par conséquent, dans le cadre d'une analyse de tendance des valeurs de RI sur une longue période, il est important que celles-ci soient normalisées à une température standard ; l'IEEE recommande une température de 40°C.
- Page 25 Megger Baker MTR105 – Tests disponibles Borne de garde Lors des mesures de résistance d'isolement, on néglige souvent le chemin de résistance à la surface extérieure du matériau isolant. Ce chemin de résistance est pourtant un élément important de la mesure qui peut influer grandement sur les résultats. Par exemple, en cas de saleté, de contamination ou d'humidité...
- Page 26 Megger Baker MTR105 – Tests disponibles Fig 16 : Faible valeur de résistance entre U et V et la terre Pour supprimer ce circuit de faible résistance, connectez le cordon de test GUARD (bleu) à la terre. Fig 17 : Borne de garde connectée à la terre Si la valeur de RI augmente jusqu'au niveau escompté...
- Page 27 Megger Baker MTR105 – Tests disponibles Circuit simplifié de Circuit équivalent à l'instrument celui du moteur Borne de l'instrument Mesure du – courant de fuite à travers le Ampèremètre - Mesure Borne de moteur uniquement le courant l'instrument à travers l'isolant...
- Page 28 Megger Baker MTR105 – Tests disponibles Quel est l'intérêt de ce test ? Il arrive bien souvent que des moteurs soient remplacés inutilement pour un coût élevé suite à des résultats de mesure de résistance d'isolement médiocres et que l'on s'aperçoive plus tard en utilisant la borne de garde qu'un simple nettoyage aurait suffi !
- Page 29 Megger Baker MTR105 – Tests disponibles supprime pas la variation de la résistance de contact. Autrement dit, exécuter la compensation de cordons entre deux points de l'objet testé, puis réaliser un test de continuité entre plusieurs autres points de test introduit une variance de la résistance de contact pour tous les points de test suivants.
- Page 30 Megger Baker MTR105 – Tests disponibles Ohmmètre numérique à faible résistance (DLRO) Lorsqu'une mesure précise de valeurs de résistance très faibles est requise, la configuration, la méthode du test de résistance « Kelvin » à 4 fils est préconisée. Pour faire simple, le test consiste à appliquer un courant par le biais de 2 cordons de test, tandis que les 2 autres cordons sont utilisés pour mesurer la tension.
- Page 31 Megger Baker MTR105 – Tests disponibles Fig 19 : Moteur à rotation horaire Sur les moteurs à rotation anti-horaire, l'arbre tourne dans le sens inverse des aiguilles d'une montre lorsqu'il est observé depuis l'extrémité de l'entraînement (le regard se dirige de l'extrémité...
- Page 32 Megger Baker MTR105 – Tests disponibles rotation du moteur. Le test de chocs peut poser problème lorsque le moteur est accouplé à un appareil qui n'est pas conçu pour fonctionner dans le sens inverse. Des équipements tels que des compresseurs à vis et certaines pompes peuvent subir des dommages.
- Page 33 Le MTR105 va encore plus loin que les autres testeurs de RI éprouvés de Megger avec des fonctionnalités supplémentaires, comme le test de faible résistance « Kelvin » à quatre fils et les tests d'inductance et de capacité, qui lui procurent une polyvalence inégalée sur le marché...
- Page 34 Surveillance et maintenance des moteurs en service (hors ligne) sur le terrain. „ Sécurité Le MTR105 a été conçu pour offrir une sécurité d'utilisation exceptionnelle. Les fonctionnalités de détection rapide réduisent les risques de dommages causés à l'instrument en cas de connexion accidentelle avec des circuits sous tension ou entre phases.
- Page 35 Présentation générale du Megger Baker MTR105 Voltmètre Tension AC de 10 mV à 1 000 V ; tension DC de 0 à 1 000 V ; TRMS (15 Hz à 400 Hz). „ Alimentation triphasée et sens de rotation. „ Tests de continuité (de résistance) „...
- Page 36 Testeur d'inductance, capacité et résistance (RLC mètre) Test inductif/capacitif/résistif automatique. Fréquence sélectionnable 120 Hz ou 1 000 Hz. En mode AUTO, le MTR105 détermine automatiquement si l'élément principal de la charge est inductif, capacitif ou résistif et affiche le résultat à l'écran.
- Page 37 Polarité simple ou double (réglage usine) Résistance des cordons Compensation jusqu'à 10 Ω Limite de courant 20 mA et 200 mA sélectionnable www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 38 0,01 mΩ Précision ± 0,25% de la valeur affichée ± 10 chiffres, la précision indiquée s'applique aux mesures directes et inverses. Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 39 Chargeur secteur Protection de sécurité CEI61010-1 CAT III 600 V Industrie CEI61326 Coefficient <0,1% par °C jusqu'à 1 GΩ de température www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 40 Norme IEEE 1415-2006 Guide de maintenance, test et analyse des défaillances des machines à induction Norme IEEE 112-2017 Procédure de test recommandée pour les moteurs et générateurs à induction polyphasés NEMA MG-1 Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 41 Caractéristiques www.megger.com Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 42 Guide des tests de moteurs www.megger.com DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 43 Guide des tests de moteurs DISTRAME - Tel. : +33 (0)3 25 71 25 83 - infos@distrame.fr - www.distrame.fr...
- Page 44 Cet instrument est fabriqué au Royaume-Uni. L'entreprise se réserve le droit de modifier les spécifications ou la conception sans préavis. Megger est une marque de commerce déposée. Le nom et les logos Bluetooth sont des marques de commerce déposées ®...
