6 Branchement électrique

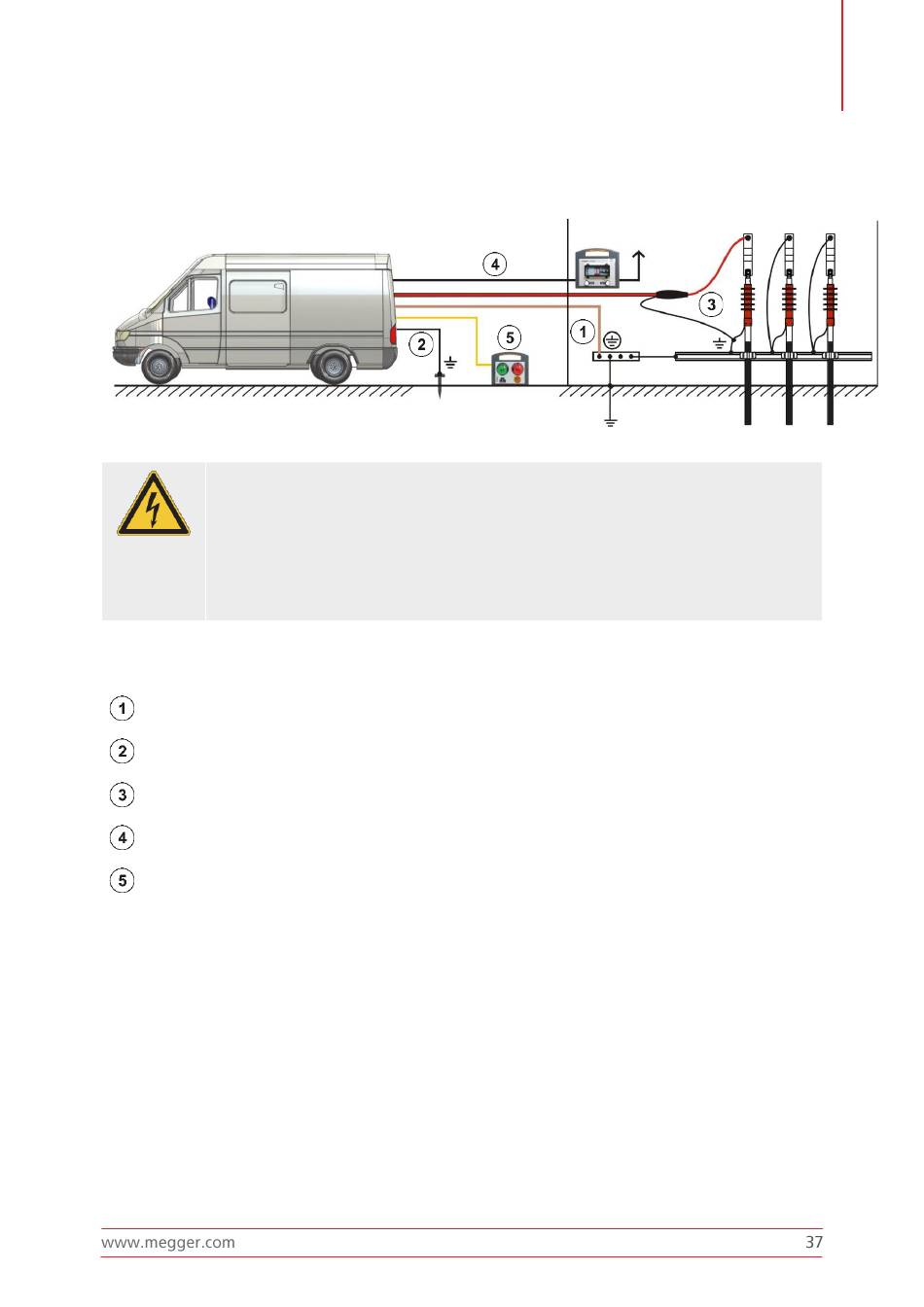

La figure ci-dessous illustre le schéma de raccordement simplifié :
AVERTISSEMENT
Risque d'électrocution
Le branchement électrique doit être effectué conformément à la séquence illustrée
dans l'image. Le câble de mise à la terre doit être raccordé en premier et le
branchement au réseau électrique doit être effectué en dernier !
Pour débrancher le système, suivez la séquence en sens inverse.
Suivez la séquence de raccordement spécifiée :
Branchement du câble de terre (voir page 40)
Branchement de la surveillance F-U (terre de référence) (voir page 41)
Branchement à l'objet à tester (voir page 42)
Branchement au secteur (voir page 54)
Branchement du dispositif de sécurité externe (voir page 56)
120 V, 60 Hz/
230 V, 50 Hz
