4. Le propane est plus lourd/dense que l'air. Par
conséquent, le chauffe-piscine ne doit pas être installé
dans des fosses ou autres endroits où le gaz pourrait
s'accumuler. Le chauffe-piscine doit être situé à
une distance sûre de l'équipement de stockage et de
remplissage de propane. Consulter les codes locaux
et les autorités de protection contre les incendies
pour obtenir des conseils relatifs aux restrictions
d'installation spécifiques.
2D. Protection contre le gel
Prendre les précautions adaptées à la protection
contre le gel lorsque le chauffe-piscine est installé en lieu
susceptible d'être affecté par le gel.
2E. Alimentation et tuyauterie de gaz
Relire les instructions ci-après avant de procéder à
l'installation.
1. Vérifier que le chauffe-piscine est adapté au type
de gaz présent en examinant la plaque signalétique.
Ces chauffe-piscines sont équipés de série pour
fonctionner à une altitude inférieure à 600 m/2000 pi.
Les chauffe-piscines préparés pour fonctionner à des
altitudes plus élevées sont munis d'autocollants ou
d'étiquettes indiquant clairement cette configuration.
2. Utiliser les chiffres du tableau 3 pour prévoir la
tuyauterie de gaz adéquate (consulter les codes locaux
quant à la puissance en BTU/h requise).
3. Placer un piège à condensats (collecteur de
condensats) en amont des commandes de gaz (voir
Distance du compteur de gaz
Gaz naturel et propane
0-100 pi
Intérieur – Extérieur – Gaz
Capacité Capacité nat.
2000 — 2½
2450 2200 3
3050 2800 3
3500 3200 3
4050 3600 3½
4500 4000 3½
5000 4500 4
REMARQUES:
Ces chiffres sont basés sur une chute de pression de
0,12 kPa. (1/2 po de colonne d'eau). Vérifier la pression
d'alimentation et consulter les exigences du code local avant
d'entamer les travaux. Prendre en compte les raccords lors du
dimensionnement de la tuyauterie de gaz.
figure 5). Lorsque le code l'exige, prévoir une
deuxième vanne d'arrêt de gaz manuelle. Ne pas
retirer la vanne manuelle fournie avec l'appareil.
4. Le chauffe-piscine et sa vanne de coupure de gaz
individuelle doivent être débranchés de la tuyauterie
d'alimentation en gaz durant tout test de pression du
système pour des pressions dépassant 3,45 kPa. (1/2
PSI). Le chauffe-piscine doit être isolé de la tuyauterie
d'alimentation en gaz en fermant sa vanne d'arrêt de
100-200 pi 200-300 pi
Gaz Gaz
GPL nat. GPL nat. GPL
2 3 2½ 3
2½ 3 2½ 3½
2½ 3½ 3 3½
2½ 3½ 3 4 3½
3 4 3½ 4 3½
3 4 3½ 5
3½ 4 3½ 5
Vers la conduite
de l'équipement

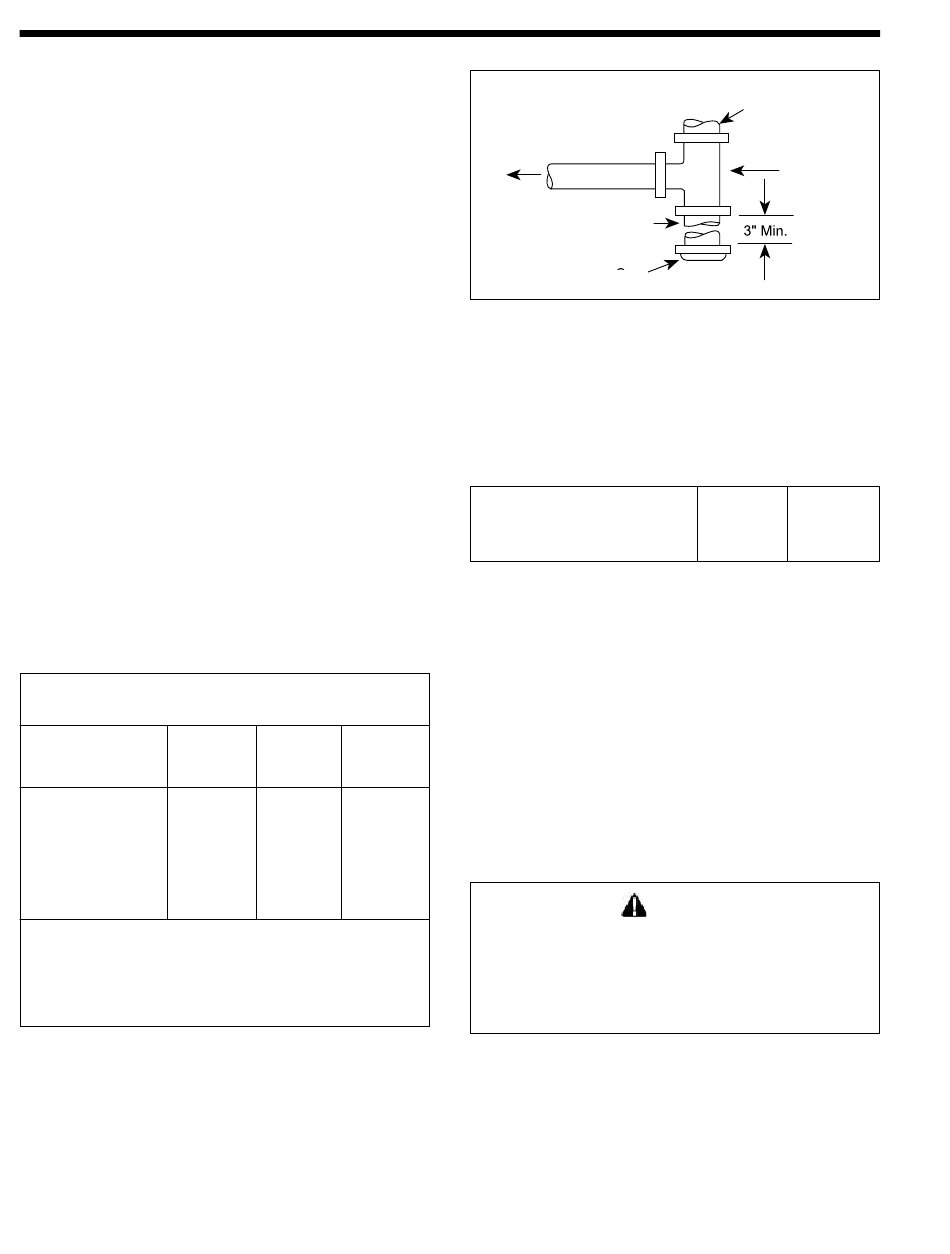

Figure 5. Raccord en té du collecteur de sédiments
gaz manuelle durant tout test en pression des tuyaux
d'alimentation en gaz à des pressions de test dépassant
3,45 kPa. (1/2 PSI).
5. Prévoir la pression d'alimentation en gaz du chauffe-
piscine comme suit:
Min. (pouces de colonne d'eau)
Max. (pouces de colonne d'eau)
Remarque: Le chauffe-piscine et tous les autres
appareils à gaz partageant la même conduite d'alimentation
en gaz doivent fonctionner à plein régime pour mesurer
correctement la pression d'alimentation de gaz. Une
pression de gaz faible peut indiquer un compteur à gaz sous-
dimensionné ou des conduites de gaz obstruées.
6. La pression de gaz correcte du collecteur du brûleur
est indiquée sur la plaque signalétique. Le régulateur
est préréglé en usine, et ne nécessite, généralement,
aucun réglage.
7. Avant d'utiliser le chauffe-piscine, vérifier l'étanchéité
3
de l'ensemble du circuit d'alimentation en gaz et
3
de tous les raccords à l'aide d'une solution d'eau
3
savonneuse. Ne pas se servir d'une flamme nue.
4
4
Puisque certaines solutions d'essai d'étanchéité,
notamment l'eau et le savon, peuvent causer de la
corrosion ou de la fissuration, il convient de rincer la
tuyauterie avec de l'eau après les essais, sauf si la
solution utilisée est effectivement non corrosive.
Les composants du circuit de gaz illustrés sur les
schémas de tuyauterie de gaz (voir figure 6) correspondent
systématiquement à une disposition pour un fonctionnement
« tout ou rien ».
Laars Heating Systems
Arrivée d'alimentation
Raccord
en té
Bouchon
Gaz naturel
7
9
Attention
en gaz
Raccord
en té
Propane
11
14
