Page 14
SECTION 6.
Conversion du chauffe-piscine:
intérieur vers extérieur
Lire les instructions suivantes et consulter la figure 11.
La figure 12 présente la conversion terminée. Veuillez suivre
les instructions dans l'ordre numérique, faute de quoi vous
aurez des problèmes lors du montage.
6A. SECTION I
(voir figure 11)
1.
Retirez le panneau supérieur. (1)
2.
Retirez les panneaux supérieurs avant et arrière, (2).
3.
Retirez les ailes avant et arrière, gauche et droit, (3).
4.
Retirez le coupe-tirage, (4).
5.
Retirez la vis extérieure du panneau d'extrémité supérieur à la
jonction avec le panneau d'extrémité inférieur.
6.
Retirez et débranchez toutes les sondes et les fils allant aux pièces et
au circuit de gaz.
7.
Retirez le boîtier de commande, à l'avant du chauffe-piscine (non
illustré).
6B. SECTION II (voir figure 12)
1.
Installez les panneaux d'extension avant gauche et droit (à ras du
sommet du panneau d'extrémité supérieur). (18)
2.
Installez les panneaux d'extension arrière gauche et droit (à
ras du sommet du panneau d'extrémité supérieur). (15) (trous
d'accrochage prévus dans les panneaux d'extrémité supérieurs et
inférieurs LB)
3.
Installez le panneau inférieur avant. (21)
4.
Installez le panneau inférieur arrière. (14)
5.
Installez les déflecteurs intérieurs avant (2) à 10 cm/4 po des
extrémités. (17)
6.
Installez les déflecteurs intérieurs arrière (1) à 5 cm/2 po des
extrémités. (16)
7.
Installez les entretoises supérieures avant gauche et droite. (27)
8.
Installez les entretoises supérieures arrière gauche et droite. (7)
9.
Installez la rallonge du collecteur de fumée avant (à visser
uniquement sur la bride du collecteur de fumée inférieur). (28)
10.
Installez la rallonge du collecteur de fumée arrière (à visser
uniquement sur la bride du collecteur de fumée inférieur). (8)
11.
Installez le panneau supérieur arrière et les vis restantes de la
rallonge du collecteur de fumée. (12)
12.
Installez le panneau arrière central. (13)
13.
Installez le panneau avant en vous assurant que l'ouverture pour le
panneau amovible est d'équerre. (19)
14.
Installez le renfort avant (184), 2450 et plus.
15.
Installez les vis restantes de la rallonge du collecteur de fumée.
16.
Installez la moitié supérieure arrière (panneau 5).
17.
Installez la moitié supérieure avant (panneau 6).
18.
Installez la grille avant (26) en utilisant l'angle (24) en haut et la
bride (25) en bas (la grille doit être insérée sous les angles des
supports du déflecteur).
19.
Installez la grille arrière en suivant les instructions de l'étape 18.
20.
Installez les supports de déflecteur avant gauche et droit. (23)
21.
Installez les supports de déflecteur arrière gauche et droit. (23)
22.
Installez les déflecteurs avant et arrière. (22)
23.
Installez le support de déflecteur arrière central. (11)
24.
Installez le déflecteur arrière central. (10)
25.
Installez les fils du boîtier de commande sur le panneau de
commande (non illustré).
26.
Installez le panneau de commande en utilisant les trous et les
bagues prévus dans le panneau d'extension droit pour les sondes et
les fils (non illustrés).
27.
Installez les panneaux amovibles. (20)

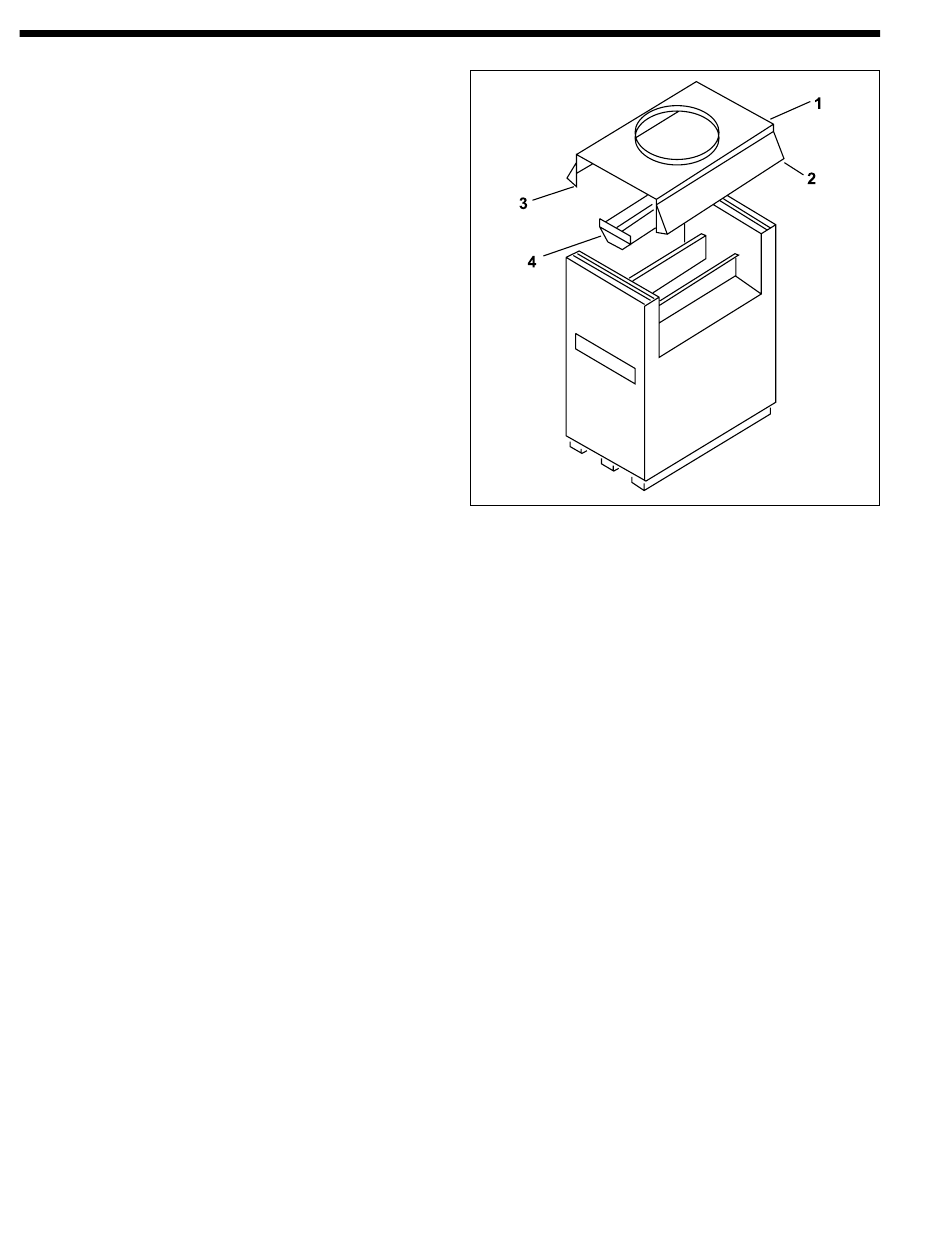

Figure 11. Dépose des pièces intérieures
LISTE DES PIÈCES POUR LA CONVERSION
KIT – INTÉRIEUR VERS EXTÉRIEUR (voir figure 12)
Légende
5...........................................................................................20017100
6...........................................................................................20016900
7...........................................................................................20015101
...........................................................................................20015102
8...........................................................................................20016700
9...........................................................................................20017200
10.........................................................................................20017300
11 .........................................................................................20017700
12.........................................................................................20016500
13.........................................................................................20016600
14.........................................................................................20016300
15.........................................................................................20014301
.........................................................................................20014302
16.........................................................................................20015200
17A Déflecteur avant gauche
(collecteur d'admission unique) ...................................20015300
17B Déflecteur avant droit
(collecteur d'admission unique) ...................................20022300
17C Déflecteur avant gauche
(collecteur d'admission double) ...................................20022000
17D Déflecteur avant droit
(collecteur d'admission double) ...................................20022100
18.........................................................................................20014601
.........................................................................................20014602
19.........................................................................................20016100
20.........................................................................................20018000
21.........................................................................................20016200
22.........................................................................................20017200
23.........................................................................................20017600
24.........................................................................................20018200
25.........................................................................................20018300
26.........................................................................................20018600
27.........................................................................................20015001
.........................................................................................20015002
28.........................................................................................20016800
Laars Heating Systems
Référence
