Installation du CPM1

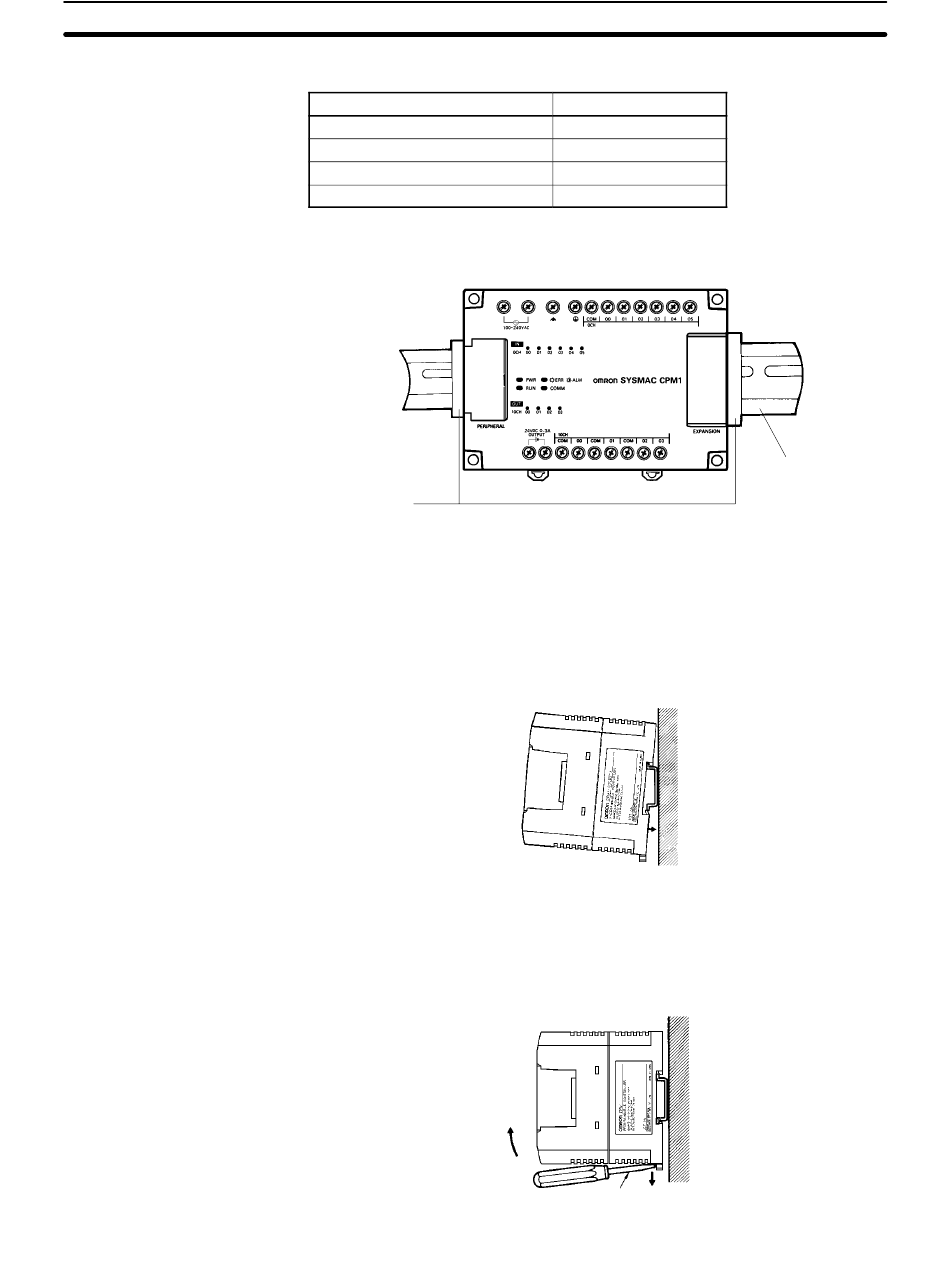

Installation sur rail DIN
La largeur (A) laissée entre les trous de fixation dépend du modèle du CPM1 :
Référence du modèle
UC CPM1-10CDR-j
UC CPM1-20CDR-j
UC CPM1-30CDR-j
Carte d'extension CPM1-20EDR
Le CPM1 peut être installé sur un rail DIN de 35 mm.
Plaques
terminales
(PFP-M)
Installation
Abaissez le CPM1 de façon à ce que l'encoche située derrière l'appareil se pose
sur le haut du rail DIN. Poussez l'API jusqu'à ce que le déclic du verrou de fixa-
tion se fasse entendre.
Démontage
Faites sauter le verrou de fixation à l'aide d'un tournevis ordinaire et faites
pivoter l'API vers le haut pour le détacher du rail DIN.
Largeur (A)
121 mm
171 mm
221 mm
171 mm
Tournevis
Chapitre 3-3
Rail DIN
PFP-100N (1 m)
PFP-50N (50 cm)
PFP-100N2 (1 m)
29
