170 Commande de l'interface de communication

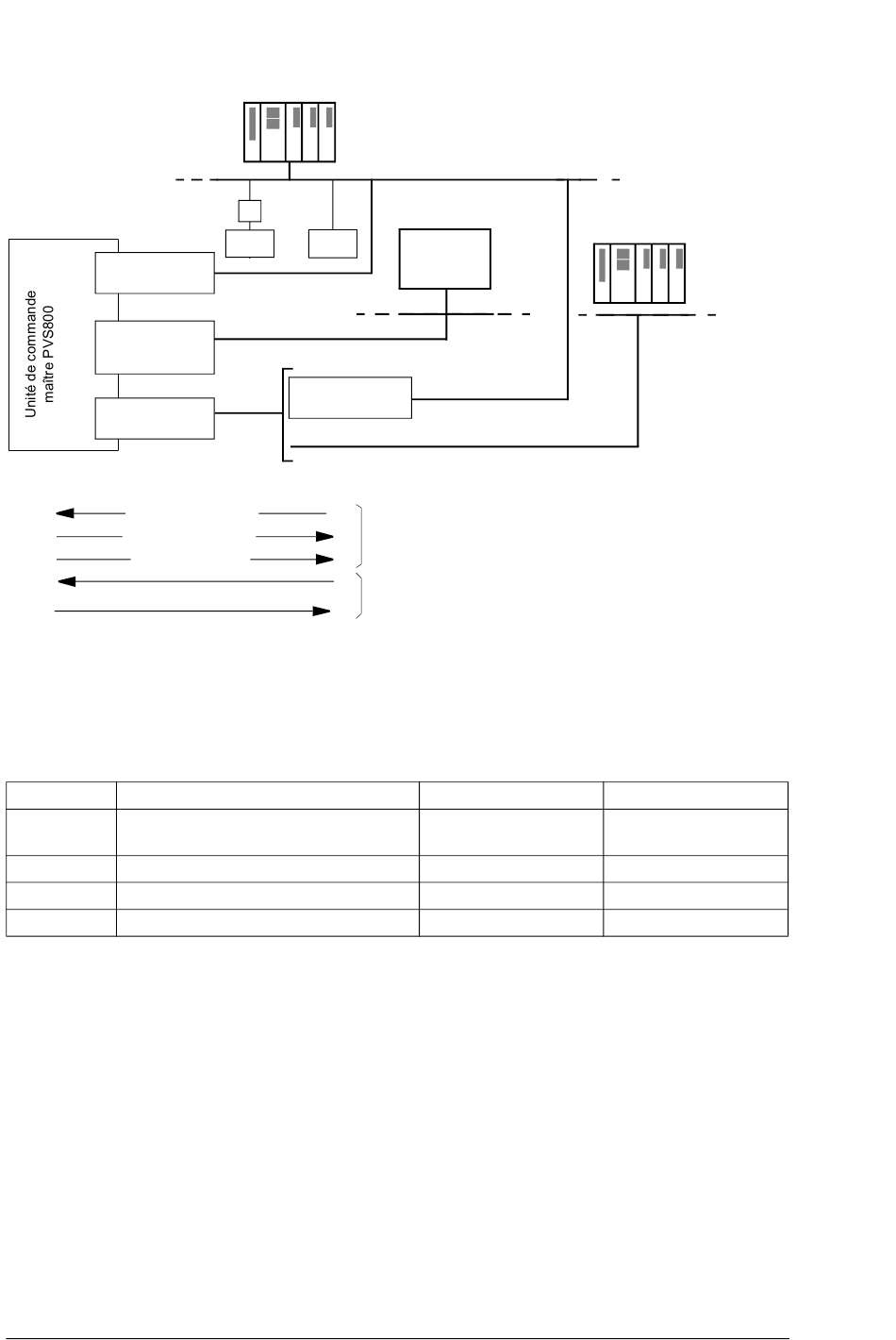

Le schéma suivant illustre les interfaces de commande de l'unité de commande.
Slot 1
Coupleur réseau
Rxxx
Slot 2
Coupleur RMBA
Liaison Std.
Modbus
Module comm.
RDCO
Flux de données
Mot de commande (MC)
Mot d'état (SW)
Valeurs réelles
Requêtes/Réponses L/E paramètres
)
Un Rxxx ou Nxxx et un coupleur RMBA peuvent être simultanément raccordés à l'unité de commande
maître PVS800.
N.B. : Si le PVS800 est équipé pour la surveillance des groupes, un module RMBA est inséré dans le
support 2 en usine.
Le tableau suivant présente les canaux DDCS fournis par le module RDCO-0x.
Canal Interfaces
CH0 Contrôleur Advant
Interface bus de terrain
CH1 E/S (option)
CH2 Liaison avec l'unité onduleur
CH3 DriveWindow (PC, 1 Mbit/s)
Le PVS800 peut être configuré soit pour recevoir tous ses signaux de commande via
l'interface bus de terrain soit en commande «distribuée» via l'interface bus de terrain et
d'autres sources disponibles (ex., entrées logiques et analogiques).

Mise en service et outils de support

DriveWindow et d'autres outils logiciels PC peuvent être raccordés en anneau ou en étoile
au canal CH3 de DDCS, à l'aide de cartes répartiteur optique. Vous devez régler l'adresse
de chaque unité raccordée avant de démarrer la communication. Cf. paramètre
NODE ADDR. La nouvelle adresse prend effet à la prochaine mise sous tension de l'unité
de commande. Le canal CH3 de DDCS est esclave sur la liaison de communication.
Contrôleur
réseau
Autres
)
*
dispositifs
Coupleur réseau
CH0
Nxxx
DDCS
ou
E/S industrielles (cyclique)
Messages de service (acyclique)
Bus de terrain
*
Coffret de
jonction
Modbus
)
*
RDCO-01
10 MBd
DDCS/DriveBus
5 MBd
10 MBd
10 MBd
)
Contrôleur
ADVANT
(ex., AC800M,
AC80)
RDCO-02
5 MBd
5 MBd
10 MBd
10 MBd
70.15 CH3
