14 Utilisation de la micro-console

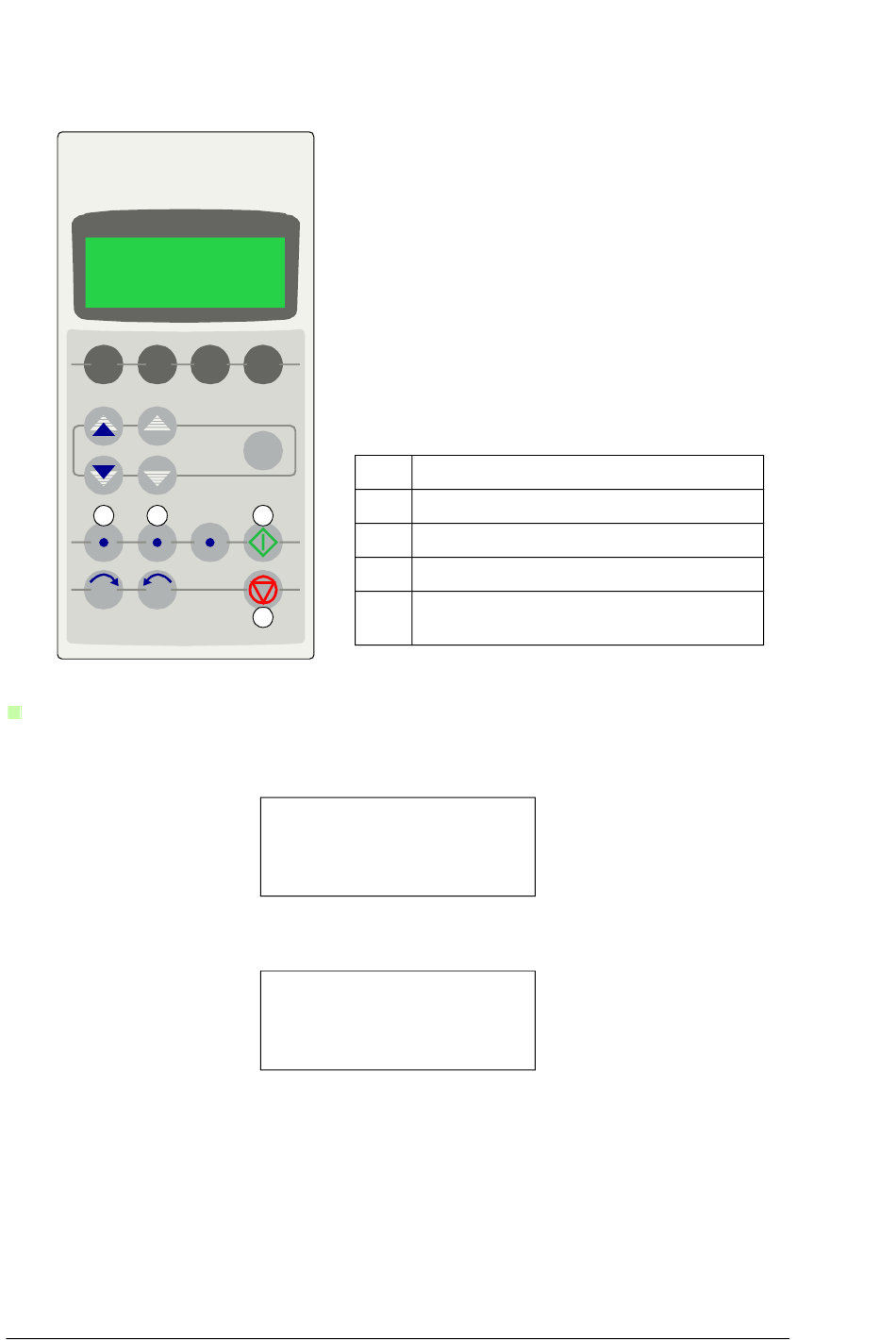

Vue d'ensemble de la micro-console
1 L ->
STATE
STAND BY
POWER
CURRENT
ACT
PAR
4
3
LOC
RESET
REM
I
0
Identification de la micro-console
Lors du premier raccordement de la micro-console à la liaison série ou de la mise sous
tension de l'onduleur, l'affichage indique la version du logiciel :
Après cet affichage, la micro-console passe en mode de sélection de l'unité de commande
(mode Unité de commande) et affiche les informations relatives au programme suivantes :
Ces informations s'effacent au bout de quelques secondes, puis le mode d'affichage des
signaux actifs (mode Actif) apparaît.
795.0 V
0 kW
0 A
FUNC
DRIVE
ENTER
1
REF
2
CDP312 PANEL
PVS800 PVA
GSXR7360
ID-NUMBER
L'afficheur à cristaux liquides compte 4 lignes de 20
caractères.
La langue de dialogue est sélectionnée à la mise en
route de l'onduleur. La micro-console offre 4 modes de
fonctionnement :
- Mode Actif (touche ACT)
- Mode Paramètres (touche PAR)
- Mode Fonctions (touche FUNC)
- Mode de sélection de l'unité de commande (touche
DRIVE)
La fonction réalisée par les touches à simple et double
flèche, et par la touche ENTER varie selon le mode de
fonctionnement de la micro-console.
Fonctions des touches de commande :
N°
Fonction
1
Démarrage
2
Arrêt
3
Réarmement des défauts
4
Permutation entre la commande Locale /
Externe (Remote)
V5.30
