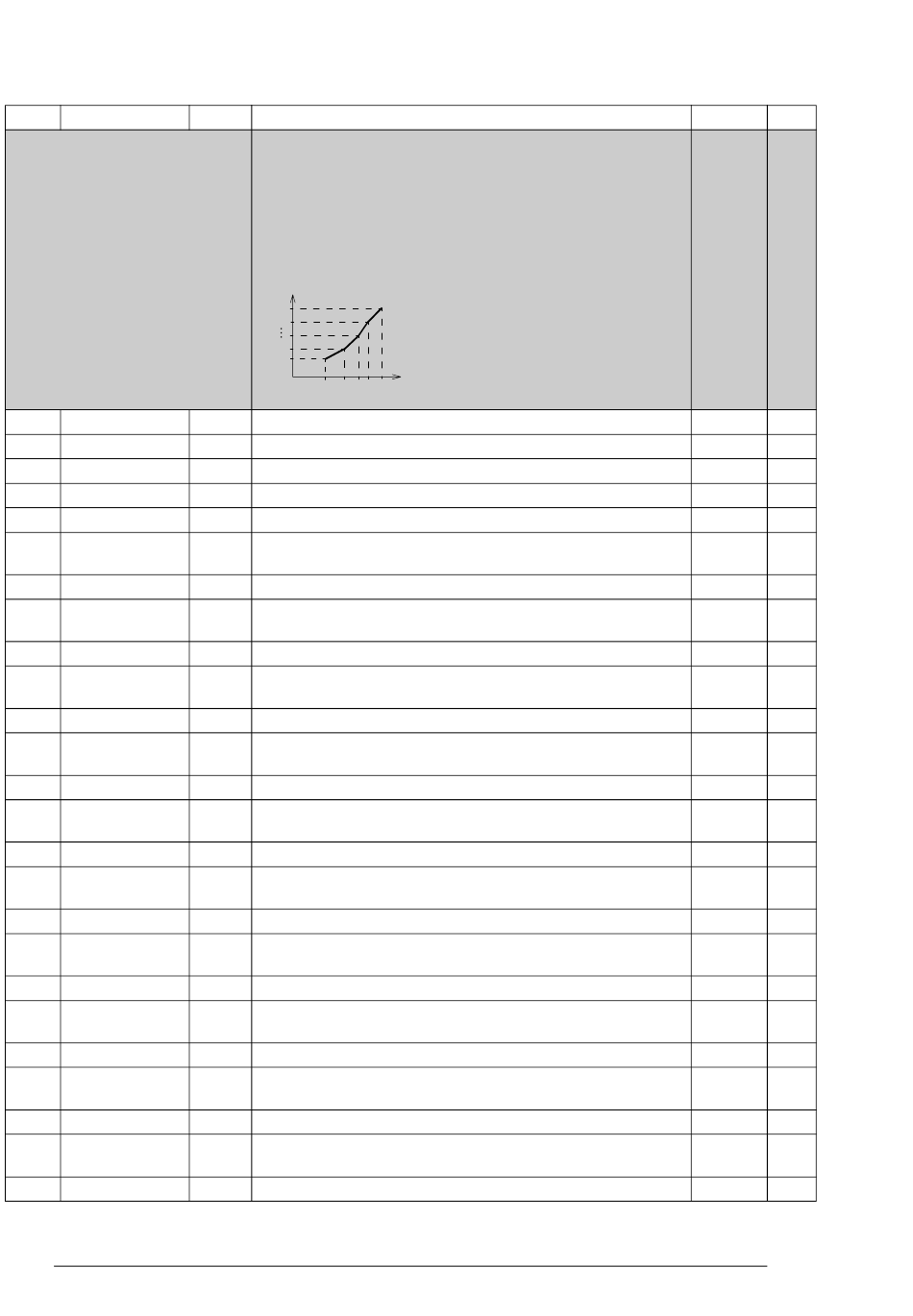

Func Generator - ABB PVS800 Manuel D'exploitation

98 Paramètres du programme de commande maître
N° Nom/Valeur

65 FUNC GENERATOR

65.01 ENABLE
OFF
ON
65.03 OUT
-32768...32767
65.04 X1
-32768...32767
65.05 Y1
-32768...32767
65.06 X2
-32768...32767
65.07 Y2
-32768...32767
65.08 X3
-32768...32767
65.09 Y3
-32768...32767
65.10 X4
-32768...32767
65.11 Y4
-32768...32767
65.12 X5
-32768...32767
65.13 Y5
-32768...32767
EqBT Description
Définition d'une courbe de fonction à cinq points [(x1, y1), (x2, y2),
(x3, y3), (x4, y4), (x5, y5)] dans le programme adaptatif. Cf. blocs
FUNG IN et FUNG OUT dans le document anglais Application
guide: Adaptive program for PVS800 central inverters
(3AUA0000091276).
Le temps de rafraîchissement de la fonction est 100 ms. Le
générateur de fonction peut être utilisé pour définir des courbes
d'accélération de pompes.
Y5
Y1
...
X1
Activation de la fonction
0 Fonction désactivée
65535 Fonction activée
Définition du résultat de la courbe de fonction
1 = 1 Valeur
Définition de la valeur du premier point sur l'axe des abscisses (x1,
y1)
1 = 1 Valeur
Définition de la valeur du premier point sur l'axe des ordonnées
(x1, y1)
1 = 1 Valeur
Définition de la valeur du deuxième point sur l'axe des abscisses
(x2, y2)
1 = 1 Valeur
Définition de la valeur du deuxième point sur l'axe des ordonnées
(x2, y2)
1 = 1 Valeur
Définition de la valeur du troisième point sur l'axe des abscisses
(x3, y3)
1 = 1 Valeur
Définition de la valeur du troisième point sur l'axe des ordonnées
(x3, y3)
1 = 1 Valeur
Définition de la valeur du quatrième point sur l'axe des abscisses
(x4, y4)
1 = 1 Valeur
Définition de la valeur du quatrième point sur l'axe des ordonnées
(x4, y4)
1 = 1 Valeur
Définition de la valeur du cinquième point sur l'axe des abscisses
(x5, y5)
1 = 1 Valeur
Définition de la valeur du cinquième point sur l'axe des ordonnées
(x5, y5)
1 = 1 Valeur
X5
Prérég. T
OFF B
0 R
0 R
0 R
0 R
0 R
0 R
0 R
0 R
0 R
0 R
0 R
