4 Commande

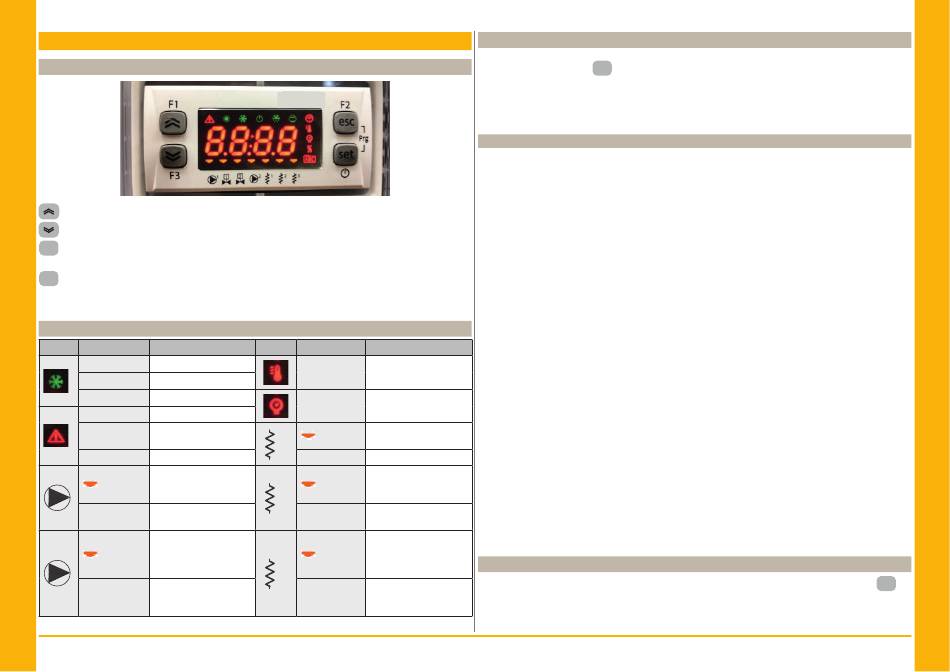

4.1 Tableau de commande
Touche fl èche vers le haut : appuyer pour augmenter la valeur du paramètre modifi able sélectionné.
Touche fl èche vers le bas : appuyer pour diminuer la valeur du paramètre modifi able sélectionné.
esc
Touche ESC : pour quitter sans enregistrer ; revenir au niveau précédent.
EN APPUYANT PENDANT 5s. ON RÉINITIALISE L'ALARME.
set
Touche SET : pour quitter et enregistrer / confi rmer la valeur ; passer au niveau suivant ;
ouvrir le menu Réglage. EN APPUYANT PENDANT 5s ON DÉMARRE LE
REFROIDISSEUR.
4.2 Signifi cation des symboles
Symbole État du symbole Fonction
Allumé Compresseur en marche
Clignotant Compresseur en veille
Éteint
Compresseur à l'arrêt
Allumé Alarme en cours
Avertissement ou
Clignotant
Alarme réinitialisable
Éteint Pas d'alarme
Allumé Pompe 1 en marche
1
Éteint Pompe 1 à l'arrêt
Pompe 2 en marche
Allumé
(absent)
2
Pompe 2 à l'arrêt
Éteint
(absent)
Français
Symbole État du symbole Fonction
Allumé Valeur de la température
Allumé Valeur de la pression
1 Chauffage antigel en
Allumé
marche
Éteint Chauffage antigel coupé
Chauffage du carter en
2
Allumé marche
Compresseur 1
Chauffage du carter coupé
Éteint
Compresseur 1
Chauffage du carter en
marche
Allumé
2 Compresseur 2
(absent)
Chauffage du carter coupé
Éteint Compresseur 2
(absent)
ICEP008E-ICEP027E
4.3 Démarrage du refroidisseur
1. Brancher l'alimentation de la machine en tournant le sélecteur de l'isolateur principal QS sur ON.
set
2. Appuyer sur le bouton" " pour démarrer.
3. Régler la température voulue sur le contrôleur. (parag. 4.5.1)
Moniteur de phase
Si au l'affi cheur indique l'alarme « Er23 », l'utilisateur doit vérifi er avoir effectué correctement le
câblage des bornes en entrée de l'interrupteur sectionneur.
4.3.1 Réglages à la mise en service
1. Réglage de la température, voir le paragraphe 4.5.
2. Réglage de la pompe (uniquement pour version à eau)
Vérifi er que la pompe fonctionne correctement à l'aide de la jauge de pression (lire P1 et P0) et en
vérifi ant les valeurs limite de la pression (Pmax et Pmin) indiquées sur la plaquette des données de
la pompe.
P1 = pression à pompe ALLUMÉE
P0 = pression à pompe ÉTEINTE
Pmin < (P1-P0) < Pmax
- Exemple n°1.
Conditions :
circuit fermé, pression P0 = 2 bar
valeurs de la plaquette des données de la pompe : Pmin 1 bar/ Pmax 3 bar
régler la sortie de la vanne afi n d'obtenir une pression de 3 bar < P1< 5 bar
- Exemple n°2.
Conditions :
circuit ouvert, pression P0 = 0 bar
valeurs de la plaquette des données de la pompe : Pmin 1 bar/ Pmax 3 bar
régler la sortie de la vanne afi n d'obtenir une pression de 1 bar < P1< 3 bar
3. Vérifi er le bon fonctionnement de la pompe en conditions de travail normales.
Vérifi er également que l'ampérage de la pompe est compris dans les limites indiquées sur la pla-
quette des données.
4. Éteindre le refroidisseur et procéder au remplissage d'appoint du circuit hydraulique à la tempéra-
ture paramétrée « SET ».
5. Vérifi er que la température de l'eau « traitée » ne descend pas sous 5°C et que la température
ambiante dans laquelle le circuit hydraulique fonctionne ne descend pas sous 5°C. Si la tempéra-
ture est trop basse, ajouter la quantité nécessaire de glycol en suivant les indications fournies au
paragraphe 3.3.3
Y
ATTENTION ! : avant de mettre la pompe du chiller en marche, fermez la vanne de sortie d'eau
(à installer par le client).
Maintenez toujours la vanne d'admission (à installer par le client) ouverte.
Pour mettre la pompe en marche, ouvrez lentement la vanne de sortie d'eau du chiller et réglez le
débit comme décrit au point 4.3.1.
4.4 Arrêt du refroidisseur
Lorsque le refroidisseur n'est plus nécessaire, l'éteindre comme suit : Appuyer sur le bouton "
sec.).
Ne pas éteindre le sélecteur principal QS, afi n de permettre aux dispositifs de protection antigel d'être
alimentés.
set
" (5
