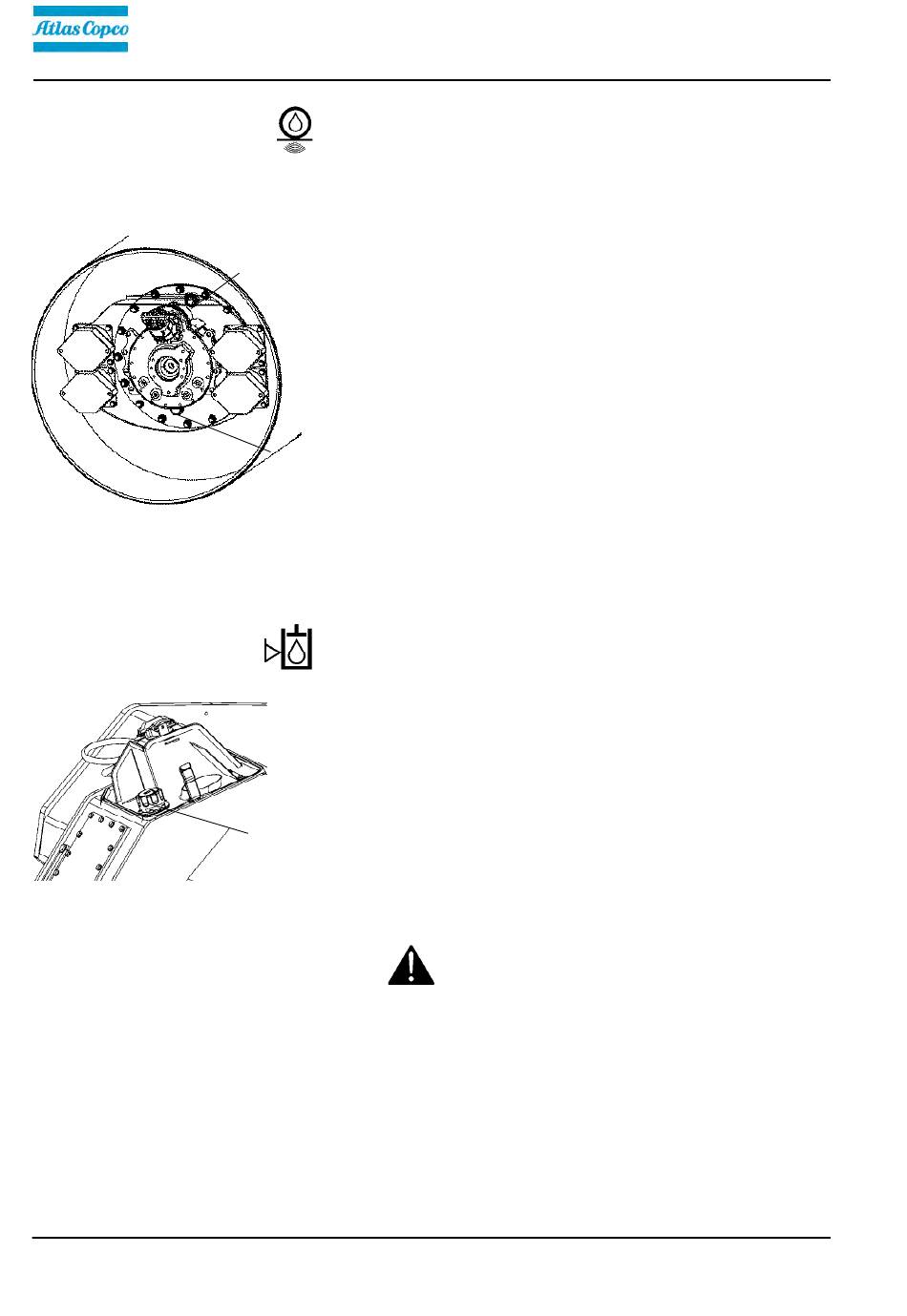

Fig. Cylindre côté vibration
1. Bouchon de remplissage
2. Repère vitré
Figure. Côté gauche de l'avant du
châssis arrière
1. Bouchon du réservoir hydraulique
112
Cylindre - niveau d'huile
Contrôle - remplissage
Placer le rouleau avec le bouchon de remplissage (1)
1
tout en haut.
Nettoyer autour du repère vitré (2).
S'assurer que le niveau d'huile arrive à la moitié du
repère vitré. Remplir avec de l'huile neuve si le niveau
est insuffisant. Utiliser une huile recommandée, voir
spécifications.
Inspection et remplissage ne sont nécessaires que
d'un côté du cylindre.
2
En enlevant le bouchon de remplissage, éliminer les
déchets métalliques éventuels de l'aimant.
Remettre les bouchons en place, faire un bout de
conduite et vérifier l'étanchéité des bouchons.
Inspecter les cylindres avant et arrière.
Bouchon du réservoir hydraulique - Contrôle
Faire tourner la machine de façon à ce que le bouchon
du réservoir soit accessible à partir du côté gauche de
l'engin.
Dévisser le bouchon du réservoir et s'assurer qu'il
n'est pas colmaté. L'air doit pouvoir circuler librement
par le bouchon dans les deux sens.
1
Si l'un des sens est bouché, nettoyer avec un peu
d'huile diesel et dégager le passage à l'air comprimé
ou remplacer le bouchon par un neuf.
4812159817_A.pdf
Maintenance - 500 / 1500 h
Toujours porter des lunettes de protection en
Toujours porter des lunettes de protection en
travaillant avec l'air comprimé.
travaillant avec l'air comprimé.
2014-08-21
