RS-232 utilisé comme déclencheur de synchronisation
(entrée ou sortie)

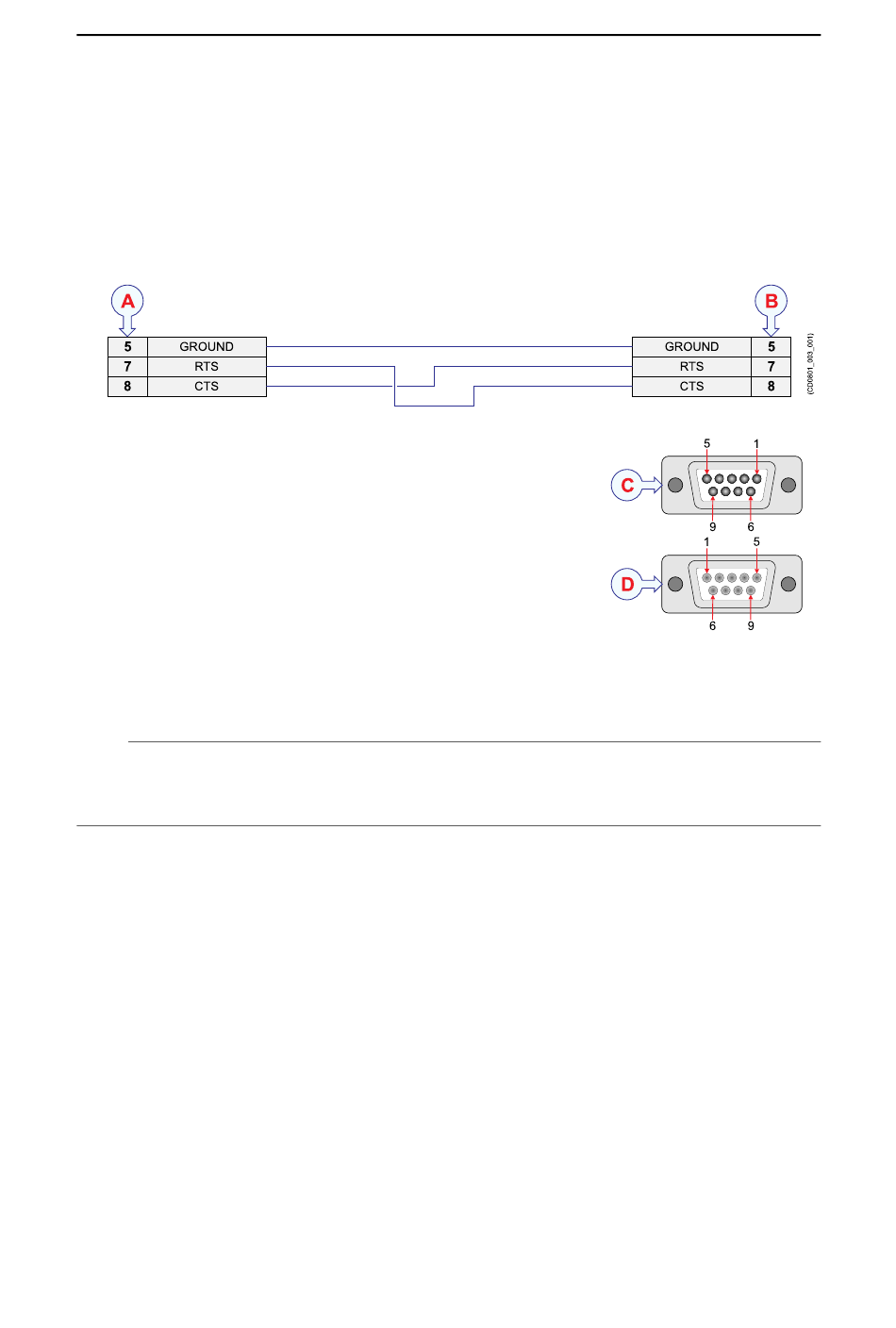

Une connexion de liaison série RS-232 utilisant les signaux Request To Send (RTS)
et Clear To Send (CTS) est un moyen courant de connecter le système SU90 à des
dispositifs externes, à des fins de synchronisation.
Connexion locale
A
Connexion périphérique distant
B
Connecteur sous-miniature D femelle 9 broches
C
Connecteur sous-miniature D mâle 9 broches
D
Ce câble prend les signaux de commande sur une ligne
série RS-232, et les utilise comme un déclencheur
externe Il fournit une interface avec une unité
périphérique qui nécessite ou contrôle la synchronisation
d'émission/réception. Notez que ce câble n'est pas compatible avec tous les signaux
de la norme RS-232 standards.
Note
Cette méthode de synchronisation ne peut être utilisée avec une communication RS-232.
Vous ne pouvez connecter que deux système ensemble.
Sauf indication contraire, ce câble doit être fourni par le chantier d'installation.
Conditions minimales en matière de câbles
• : 2 x 4 x 0.5 mm
Conducteurs
• : Tressés ensemble
Blindage
• : 60 V
Tension
•
Diamètre extérieur maximal
Si vous avez besoin d'installer un câble de ligne série très long, augmentez la section.
Sujets connexes
À propos des liaisons série, page 246
Schémas des câbles et spécifications, page 222
