Les principes d'installation de la vanne de
coque
La vanne de coque est placée au bas de la station d'accueil du transducteur. La vanne de
coque doit être installée de façon à ce que la surface supérieure soit parallèle à la surface
de la mer dans des conditions météorologiques normales.

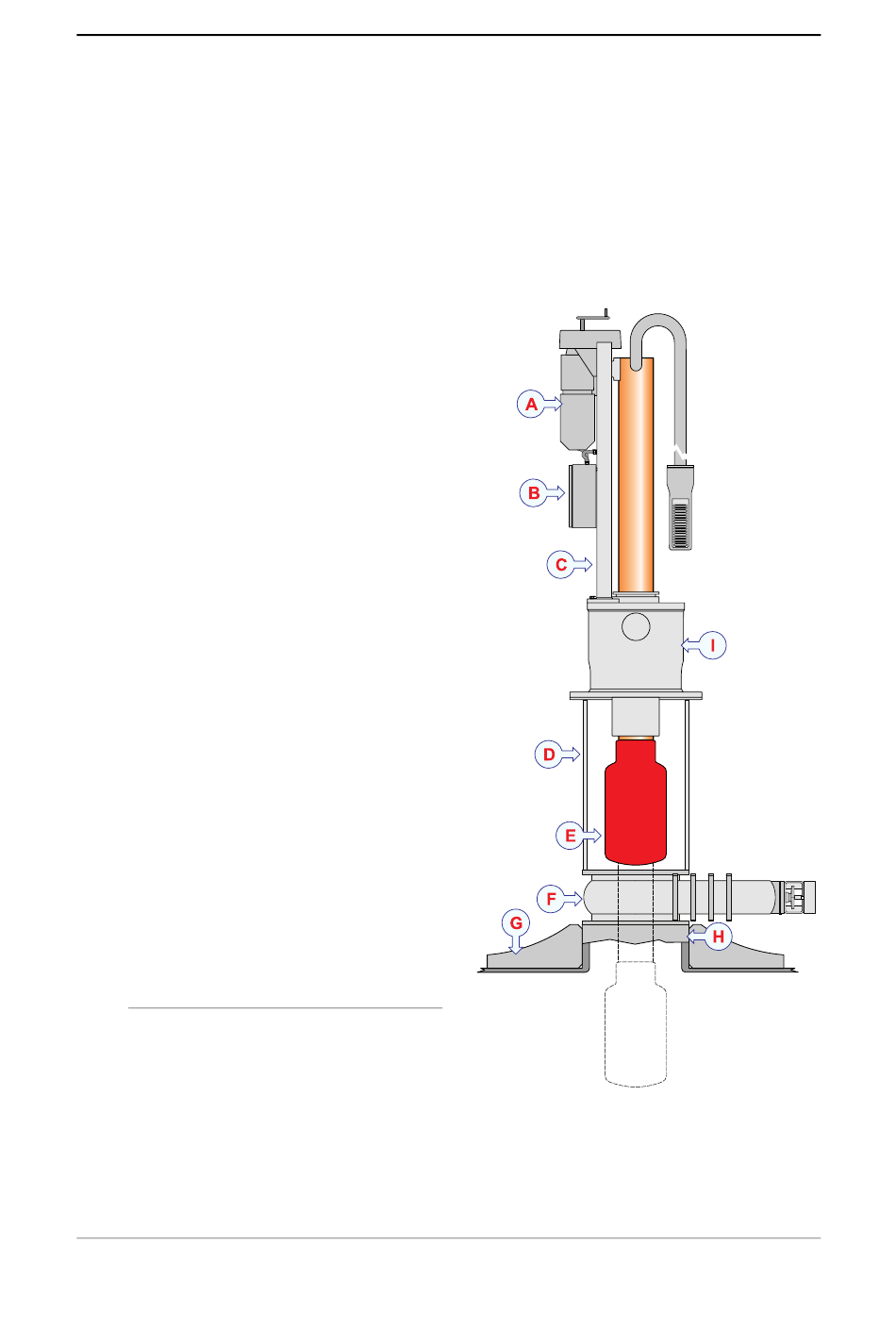

A Moteur du support de levage
B Unité de contrôle du moteur
C Support de levage mécanique
D Tube
E Transducteur
F Vanne de coque
G Équerres (renforts)
H Bride de montage
I Couverture de l'arbre du transducteur
La vanne de coque est fixée à l'aide de
boulons à sa bride de montage conçue ou
adaptée pour s'ajuster à la tôle de coque.
Le tube du transducteur est raccordé à la
vanne de coque à l'aide de boulons. Pour
assurer une construction étanche, deux
joints toriques sont utilisés.
Le chantier naval d'installation a en charge
d'adapter la bride de montage pour qu'elle
s'intègre à la forme de la coque ou, le
cas échéant, d'assurer la conception et
la fabrication d'une bride de montage
sur mesure. Des plaques de renfort
supplémentaires doivent être ajoutées à la
construction finale.
Note
Si nécessaire, tous les documents fournis
par le chantier naval pour l'installation
physique du système SU90 doivent être
approuvés par le registre national du
navire et l'autorité maritime correspondante et/ ou la société de classification. Cette
approbation doit être obtenue avant le début de l'installation. L'armateur et le chantier
naval effectuant l'installation sont responsables de l'obtention et du paiement de cette
approbation.
