Câble d'alimentation CA (3-phase) jusqu'à l'unité de contrôle
du moteur
Le moteur de levage électrique sur l'unité de coque nécessite une alimentation CA
triphasée pour fonctionner. Les connexions physiques avec le moteur se font à l'intérieur
de la boîte à bornes sur le moteur. Pour éviter d'endommager gravement le moteur de
levage et pour garantir le bon fonctionnement du moteur, vous devez vérifier que les
connexions électriques sont effectuées conformément à la tension alternative triphasée
fournie.
Le moteur de levage est monté
verticalement en haut du portique.
La partie supérieure du moteur est
montée sur une boîte de vitesses.
Cette boîte de vitesses est reliée
à l'axe de levage, à l'aide d'une
courroie de distribution. Les
connexions électriques avec
le moteur de levage se font à
l'intérieur de la boîte à bornes. La
tension d'alimentation triphasée
du moteur peut être de 230, 380
ou 440 VAC à 50 ou 60 Hz.
AVERTISSEMENT
De hautes tensions sont utilisées. L'entretien de cet équipement doit être confié
exclusivement à un personnel qualifié et familiarisé avec des équipements haute
tension et avec les risques éventuels qu'ils impliquent. Le non-respect de ces
consignes pourrait vous exposer à des blessures corporelles. Assurez-vous
que l'alimentation CA triphasée est déconnectée et que les disjoncteurs sont
désengagés dans la boîte à fusibles du navire.

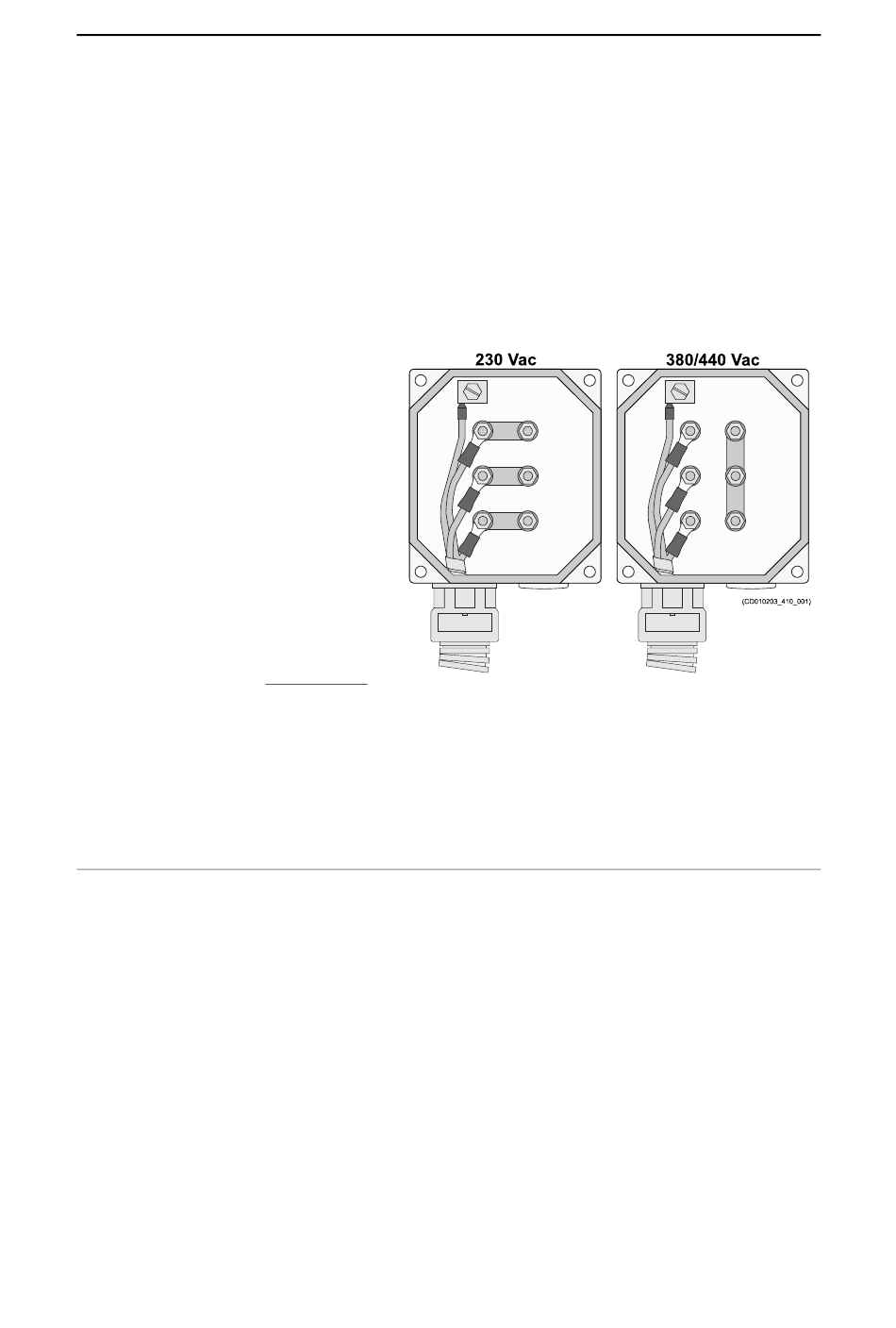

Enlevez la couverture des connexions électriques de du bornier du moteur de levage.
Les connexions électriques du moteur de levage sont en adéquation avec la tension
triphasée CA fournie.
Regardez l'illustration.
Si nécessaire, modifiez les connexions physiques.
