Procédure
1 Faites les préparatifs suivants.
a Insérez le commutateur Ethernet, entre le panneau de commande et votre Unité
de traitement.
Assurez-vous que vous utilisez la bonne prise Ethernet à l'arrière de votre
Unité de traitement: ETH1
b Connectez chaque Unité de traitement au même commutateur Ethernet.
Assurez-vous que vous utilisez la bonne prise Ethernet à l'arrière de votre
Unité de traitement: ETH1
c Connectez le câble d'alimentation du commutateur Ethernet à la prise de
courant CA.

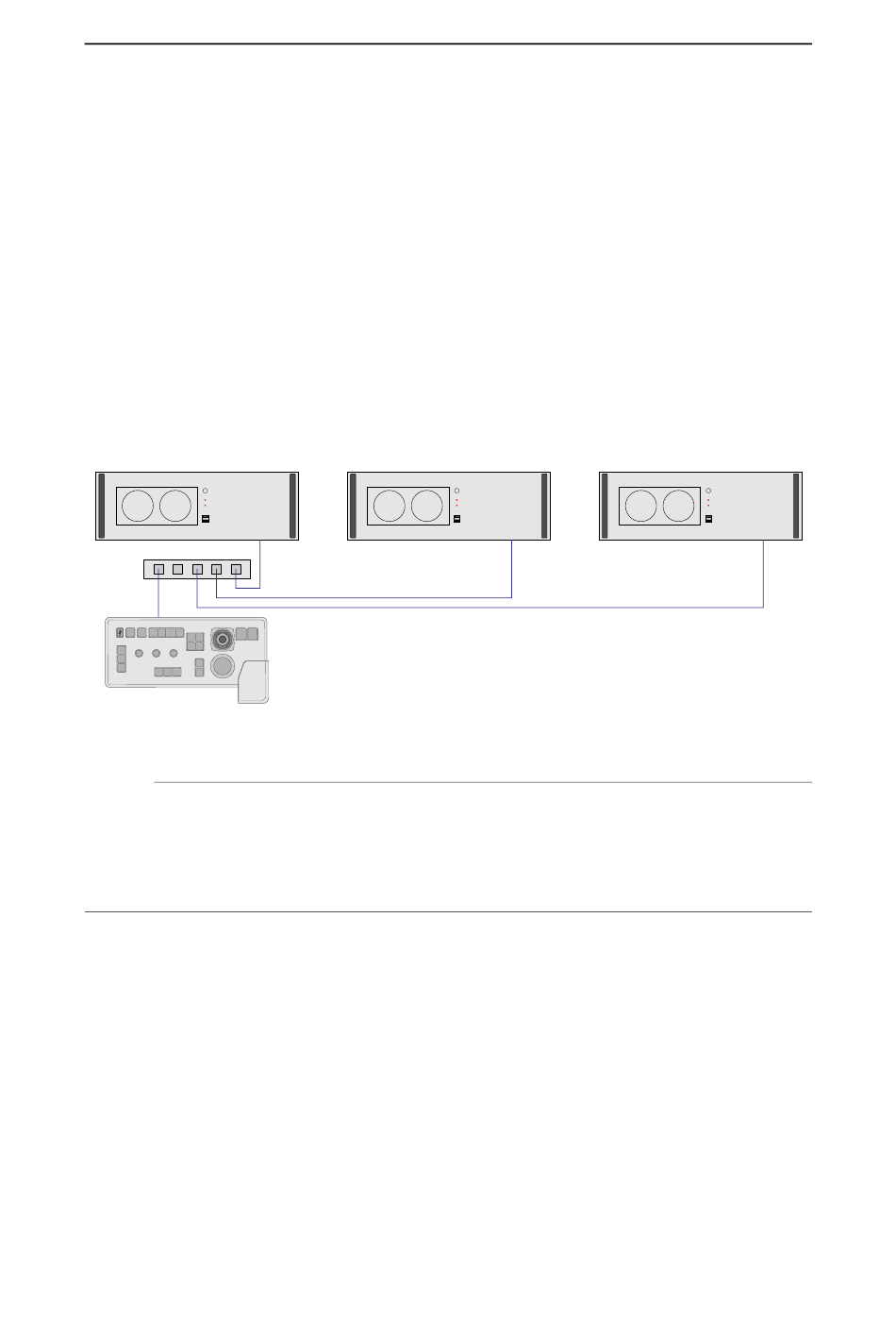

Câbles Ethernet
Astuce
Un commutateur Ethernet connecté à ETH1 à l'arrière de votre Unité de traitement
peut également être utilisé pour interfacer d'autres systèmes périphériques tels que des
échosondeurs et des systèmes de positionnement. Vous pouvez également connecter le
système Olex au système SU90 à l'aide de ce commutateur Ethernet.
2 Ouvrez la page de configuration du panneau de commande.
a Sur le panneau de commande, appuyez sur
maintenez-le appuyé, pendant quelques secondes.
Le voyant bleu du bouton clignote pendant que le panneau de commande
établit le contact avec votre Unité de traitement. Une fois la connexion établie,
le voyant bleu est allumé en permanence.
b Sur le dispositif Unité de traitement, fermez tous les programmes en cours
d'exécution et revenez au bureau.
c Sur le bureau de la Unité de traitement, ouvrez le dossier
d Double-cliquez sur le raccourci URL pour ouvrir la page de configuration du
panneau de commande, dans le navigateur Web par défaut.
342
(Marche/ Arrêt) et
Power
SIMRAD-Shortcut
.
461433/D
