INSTRUCCIONES DE ENSAMBLAJE

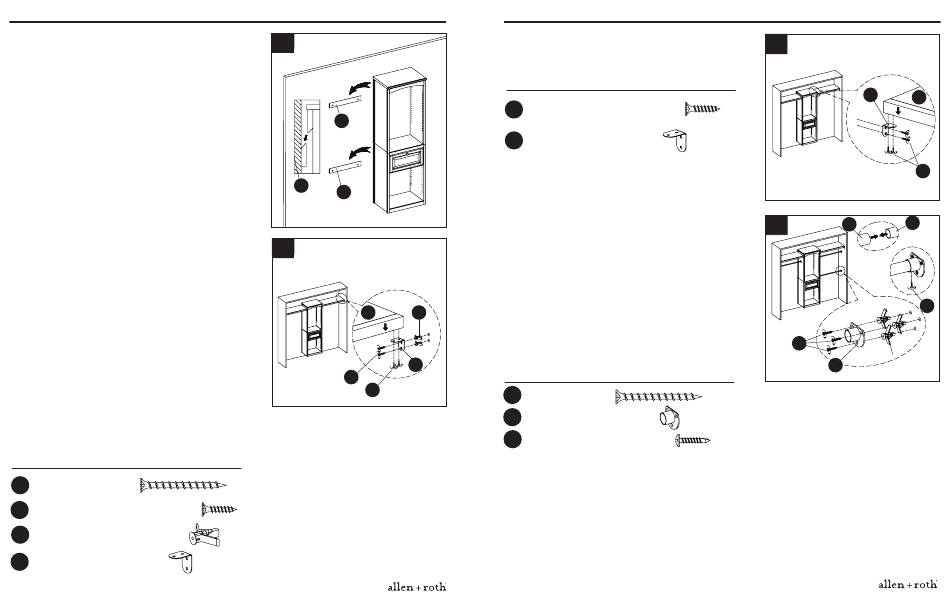

20. Con la ayuda de otra persona, cuidadosamente
cuelgue la unidad sobre el listón de colgante para
pared (O).
Instalación de los estantes largos
Nota: si necesita cortar el estante largo (V) para
adaptarlo al espacio del armario, solo corte un lado del
estante. No use una sierra de mano. Se recomienda que
contrate a un remodelador asegurado para este tipo de
instalación.
21. Con un lápiz, trace una línea en la ubicación de montaje
deseada para el estante largo (V). Use las abrazaderas en
L (SS) como una guía, marque con un lápiz las ubicaciones
para los orificios de los tornillos. Taladre orificios guía de
3/8 pulg/0,95 cm de diámetro al menos a una profundidad
de 2-1/2 pulg/6,35 cm en las ubicaciones marcadas. Luego,
introduzca las anclas de expansión de pared (RR) en los ori-
ficios hasta que queden al ras de la pared. Fije las abraza-
deras en L (SS) a la pared con tornillos M4 x 38 mm (KK) y
al estante largo (V) fíjelo con tornillos para madera M4 x 14
mm (MM).
Aditamentos usados
KK
Tornillo M4 x 38 mm
MM
Tornillo para madera M4 x 14 mm
RR
Ancla de expansión de pared
SS
Abrazadera en L
20
O
O
O
21
V
KK
MM
x 8
x 8
x 8
x 4
Lowes.com/allenandroth
56
INSTRUCCIONES DE ENSAMBLAJE
22. Fije los estantes largos (V) al panel de repisa iz-
quierda (A) y al panel de repisa derecha (B) con las
abrazaderas en L (SS), y asegúrelas con tornillos para
madera M4 x 14 mm (MM).
Aditamentos usados
MM
Tornillo para madera M4 x 14 mm
SS
Abrazadera en L
Instalación de las varillas
23. Inserte las varillas de metal de 22 mm (X) en las varillas
de metal de 25 mm (Y). Con los soportes de varilla cerra-
dos (ZZ) como guía, marque con un lápiz las ubicaciones
de los orificios de los tornillos. Taladre orificios guía de 3/8
pulg/0,95 cm de diámetro al menos a una profundidad de
2-1/2 pulg/6,35 cm en las ubicaciones marcadas. Luego,
introduzca anclas de expansión para panel de yeso (no se
incluyen) en los orificios. Fije los soportes de varilla cerrados
RR
(ZZ) con tornillos M4 x 38 mm (KK). Inserte las varillas de
metal de 25 mm (Y) en los soportes de varilla cerrados (ZZ),
y asegúrelos con tornillos autorroscantes M4 x 15 mm (AB).
Nota: si realiza la instalación en una viga, no necesita
utilizar las anclas de expansión para panel de yeso.
SS
Aditamentos usados
KK
Tornillo M4 x 38 mm
ZZ
Soporte de varilla cerrado
AB
Tornillo autorroscante M4 x 15 mm
22
SS
x 16
x 4
23
X
KK
Ancla de expansión
ZZ
para panel de yeso
x 9
x 3
x 3
Lowes.com/allenandroth
57
V
MM
Y
AB
