INSTRUCCIONES DE ENSAMBLAJE

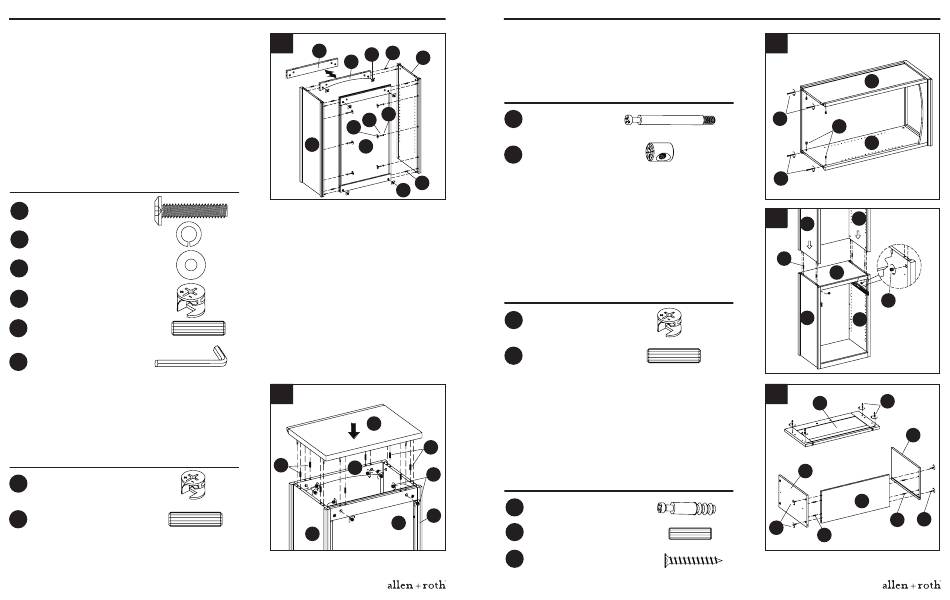

10. Fije el panel de repisa izquierdo (A) y el panel de re-
pisa derecho (B) al panel de repisa posterior (D) y al exten-
sor curvo frontal (E) o al extensor recto frontal (F) (según
cuál de estos se adapte al estilo de su armario) con espi-
gas grandes de madera (HH) y cerrojos de leva grandes
(DD). En la parte posterior del ensamblaje, use las aran-
delas planas (CC), las arandelas de seguridad (BB) y los
pernos (AA) para asegurar la unidad. Apriételos con una
llave de tuercas Allen (WW).
Luego, asegure el ensamblaje con cerrojos de leva
grandes (DD).
Nota: asegúrese de que los pernos de leva medianos (EE)
previamente insertados estén totalmente asentados.
Aditamentos usados
AA
Perno
BB
Arandela de seguridad
CC
Arandela plana
DD
Cerrojo de leva grande
HH
Espiga grande de madera
Llave de tuercas Allen
WW
11. Inserte las espigas de madera (HH) y los cerrojos de
leva grandes (DD) en el ensamblaje de la repisa. Fije
el panel de repisa superior (C), y apriete los cerrojos de
leva grandes (DD) para que el ensamblaje quede seguro.
Aditamentos usados
DD
Cerrojo de leva grande
HH
Espiga grande de madera
10
F
HH
DD
E
CC
BB
AA
B
D
Lado posterior
DD
x 6
x 6
x 6
x 6
x 6
x 1
11
C
HH
E
x 8
x 8
D
B
Lado posterior
Lowes.com/allenandroth
52
INSTRUCCIONES DE ENSAMBLAJE
12. Cuidadosamente, apoye el ensamblaje de la repisa
de costado. Inserte las tuercas cilíndricas (VV) y los
A
pernos de leva grandes (UU) en la parte inferior del
ensamblaje de la repisa.
Aditamentos usados
UU
Perno de leva grande
VV
Tuerca cilíndrica
HH
13. Coloque las espigas grandes de madera (HH) y los
cerrojos de leva grandes (DD) en el panel de base superior
(J). Luego, con la ayuda de otra persona, fije el ensamblaje
de la repisa al ensamblaje de la base, y apriete los cerrojos
de leva grandes (DD) para asegurar la unidad.
Nota: asegúrese de que los pernos de leva grandes (UU)
previamente insertados estén totalmente asentados.
Aditamentos usados
DD
Cerrojo de leva grande
HH
Espiga grande de madera
Ensamblaje de la gaveta
14. Instale los pernos de leva pequeños (GG) en el parte
frontal de la gaveta (P).
Colóquelos a un lado. Instale las espigas pequeñas de
madera (II) en el panel posterior de la gaveta. Luego, fije
el panel izquierdo de la gaveta (R) y el panel derecho de la
HH
gaveta (Q) al panel posterior de la gaveta (S) con tornillos
para madera M4 x 25 mm (LL).
DD
Aditamentos usados
GG
Perno de leva pequeño
A
II
Espiga pequeña de madera
LL
Tornillo para madera
M4 x 25 mm
12
A
x 4
UU
VV
B
x 4
UU
13
B
A
Repisa
HH
J
DD
Base
H
x 4
I
x 4
14
GG
P
R
S
x 4
LL
x 4
II
x 4
Lowes.com/allenandroth
53
Q
II
LL
