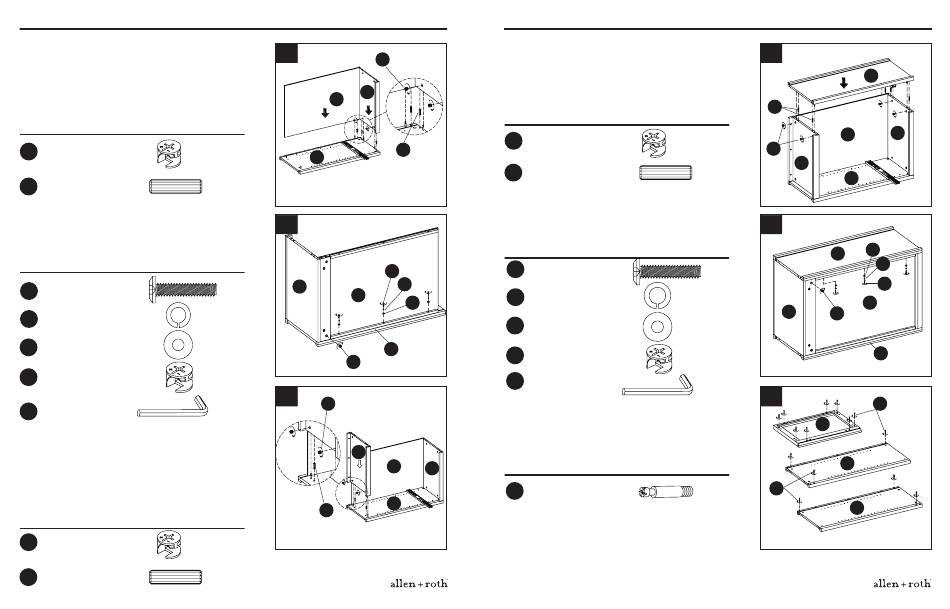

INSTRUCTIONS POUR L'ASSEMBLAGE
4. Fixez le panneau droit de la base (I) à l'ensemble
à l'aide de goujons de bois longs (HH) et de grandes
attaches Camloc (DD).
Remarque : Assurez-vous que les vis Camloc moyennes
(EE) que vous avez déjà installées sont entièrement
enfoncées.
Quincaillerie utilisée
DD
Grande attache Camloc
HH
Goujon de bois long
5. À partir de l'arrière de l'ensemble, fixez le panneau droit
de la base (I) au panneau arrière de la base (K) à l'aide
de rondelles plates (CC), de rondelles de blocage (BB)
et de boulons (AA). Serrez les boulons à l'aide de la clé
hexagonale (WW).
Quincaillerie utilisée
AA
Boulon
BB
Rondelle de blocage
CC
Rondelle plate
DD
Grande attache
Camloc
Clé hexagonale
WW
6. Insérez le panneau arrière de la base (K) dans la fente
du panneau inférieur de la base (L), puis fixez le panneau
inférieur de la base (L) à l'ensemble à l'aide de goujons
de bois longs (HH) et de grandes attaches Camloc (DD).
Remarque : Assurez-vous que les vis Camloc moyennes
(EE) que vous avez déjà installées sont entièrement
enfoncées.
Quincaillerie utilisée
DD
Grande attache
Camloc
HH
Goujon de bois long
4
DD
J
K
HH
x 2
I
x 3
5
AA
Côté arrière
BB
J
x 3
K
x 3
x 3
I
DD
x 1
6
DD
x 1
L
K
I
HH
x 2
x 2
Lowes.com/allenandroth
29
INSTRUCTIONS POUR L'ASSEMBLAGE
7. Fixez le panneau gauche de la base (H) à l'ensemble
à l'aide de goujons de bois longs (HH) et de grandes
attaches Camloc (DD).
Remarque : Assurez-vous que les vis Camloc
moyennes (EE) que vous avez déjà installées sont
entièrement enfoncées.
Quincaillerie utilisée
DD
Grande attache
Camloc
HH
Goujon de bois long
8. À partir de l'arrière de l'ensemble, fixez le panneau
gauche de la base (H) au panneau arrière de la base (K)
à l'aide de rondelles plates (CC), de rondelles de blocage
(BB) et de boulons (AA). Serrez les boulons à l'aide de la
clé hexagonale (WW).
Quincaillerie utilisée
AA
Boulon
BB
Rondelle de
CC
blocage
CC
Rondelle plate
DD
Grande attache
Camloc
WW
Clé hexagonale
Assemblage de l'étagère
9. Insérez les vis Camloc moyennes (EE) dans le panneau
gauche de l'étagère (A), dans le panneau droit de l'étagère
(B) et dans le panneau supérieur de l'étagère (C).
Quincaillerie utilisée
J
EE
Vis Camloc
moyenne
7
H
HH
K
x 4
DD
L
x 5
I
8
AA
H
BB
x 3
CC
x 3
K
J
DD
Côté arrière
x 3
I
x 1
x 1
9
EE
C
A
EE
x 14
B
Lowes.com/allenandroth
30
