INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• No permita que los niños se suban al producto o que jueguen cerca de él.
• Para evitar daños, ensamble este producto sobre una superficie segura, nivelada y resistente.
• Dos o más personas deben trabajar en conjunto para instalar la unidad en la pared.
• Asegúrese de que todos los pernos/tornillos estén bien apretados antes de usar la unidad.
• Revise periódicamente los tornillos/pernos y apriételos si es necesario.
ADVERTENCIA
• ESTA UNIDAD ESTÁ DISEÑADA PARA UTILIZARSE SOLO CON EL PESO MÁXIMO
ESPECIFICADO. EL USO CON PRODUCTOS QUE SUPEREN EL PESO MÁXIMO
ESPECIFICADO PUEDE PRODUCIR INESTABILIDAD Y CAUSAR POSIBLES
LESIONES. DISTRIBUYA EL PESO DE MANERA UNIFORME.
• Carga máxima de la repisa: 30 lb/13,61 kg
• Carga máxima de la varilla: 40 lb/18,14 kg
• Longitud máxima de la varilla: 60 pulg/152,4 cm
PRECAUCIÓN
• Use esta unidad solo para el fin para el cual se diseñó.
• No utilice los estantes como escalera de tijera.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 120 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips, taladro
eléctrico, broca para taladro de 3/16 pulg, broca para taladro de 3/8 pulg, llave de tuercas, nivel,
detector de vigas, lápiz para marcar, cinta métrica, escalera de tijera, y martillo.
Lowes.com/allenandroth
48

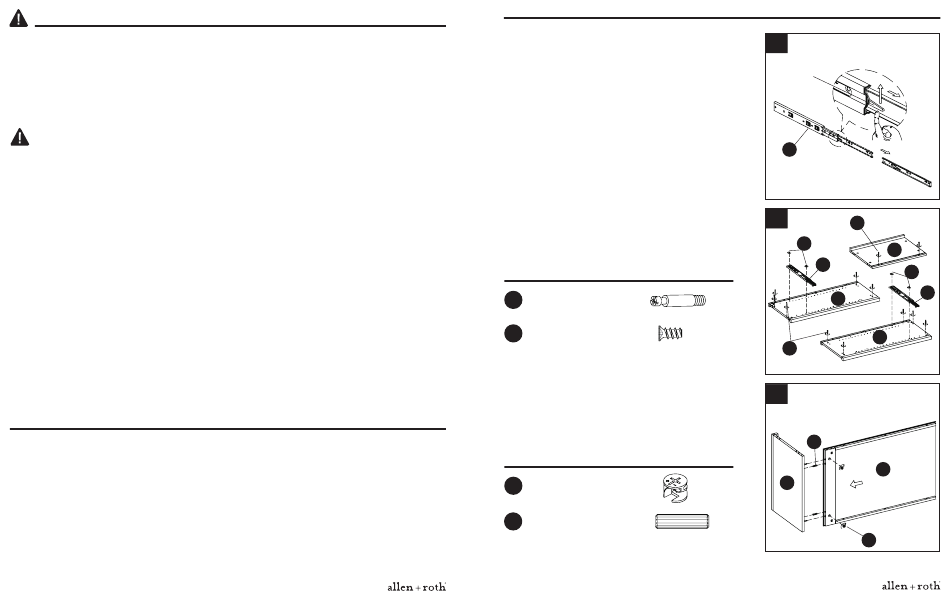

INSTRUCCIONES DE ENSAMBLAJE
Ensamblaje de la base
1. Presione la palanca de liberación en los
deslizadores (U) y retire el riel de deslizamiento.
2. Fije los deslizadores (U) al panel de base izquierdo (H)
y al panel de base derecho (I) con tornillos M6 x 10 mm
(JJ). Luego, coloque los pernos de leva medianos (EE) en
el panel de base izquierdo (H), el panel de base derecho
(I) y el panel de base superior (J).
Aditamentos usados
EE
Perno de leva mediano
JJ
Tornillo M6 x 10 mm
3. Fije el panel de base posterior (K) y el panel de base
superior (J) al ensamblaje con las espigas grandes de
madera (HH) y el cerrojo de leva grande (DD).
Nota: asegúrese de que los pernos de leva medianos (EE)
previamente insertados estén totalmente asentados.
Aditamentos usados
DD
Cerrojo de leva grande
Espiga grande de madera
HH
1
Palanca de
ARRIBA
liberación
U
2
EE
JJ
U
x 12
H
x 4
I
EE
TT
3
HH
K
J
Lado posterior
x 2
x 2
DD
Lowes.com/allenandroth
49
J
JJ
U
