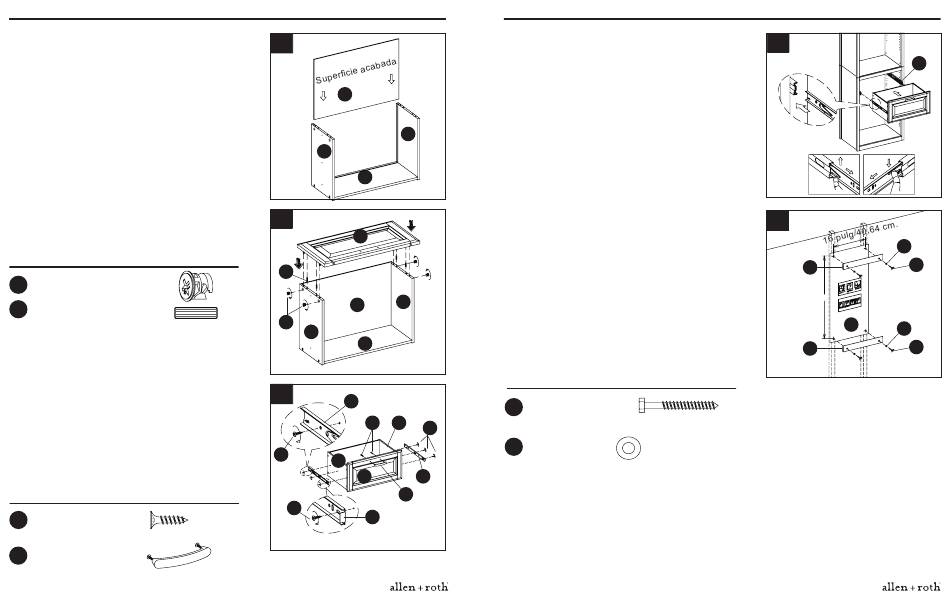

INSTRUCCIONES DE ENSAMBLAJE
15. Coloque el panel inferior de la gaveta (T) en el
panel izquierdo de la gaveta (R), el panel derecho
de la gaveta (Q) y el panel posterior de la gaveta
(S).
16. Introduzca las espigas pequeñas de madera (II) en
el panel izquierdo de la gaveta (R) y en el panel derecho
de la gaveta (Q). Fije la parte frontal de la gaveta (P) y
asegúrela con cerrojos de leva pequeños (FF).
Aditamentos usados
FF
Cerrojo de leva pequeño
II
Espiga pequeña de madera
17. Fije los rieles de deslizamiento retirados anterior-
mente (paso 1, página 7) al panel izquierdo de la gaveta
(Q) y al panel derecho de la gaveta (R) con tornillos para
madera M3.5 x 12 mm (NN).
Luego, retire el perno preensamblado de la manija (TT).
Coloque la manija de la gaveta (TT) en la parte frontal
de la gaveta (P) y asegúrela con el perno que retiró
anteriormente.
Aditamentos usados
NN
Tornillo para madera
M3.5 x 12 mm
TT
Pernos y manija de
la gaveta
15
T
R
S
16
P
II
x 4
T
x 4
FF
R
S
17
U
TT
NN
Q
P
NN
U
x 6
x 1
Lowes.com/allenandroth
54
INSTRUCCIONES DE ENSAMBLAJE
18. Para colocar la gaveta en el ensamblaje,
presione hacia abajo las palancas de liberación en
los rieles de deslizamiento y deslice la gaveta en
los carriles deslizadores (U).
Q
Instalación colgante para pared
19. Con un detector de vigas, localice los bordes de las
vigas de madera. Localice la línea central de cada viga y
trace una línea vertical como referencia en la pared sobre
cada una. Coloque la plantilla de instalación (W) en el
lugar que desee de la pared.
Nota: la parte inferior de la plantilla de instalación (W)
debe quedar a no más de 31-1/2 pulg/80, 01 cm del piso.
Q
Marque orificios de montaje con un lápiz (no se incluye)
y deseche la plantilla de instalación (W). Taladre orificios
guía de 3/16 pulg/0,48 cm en las ubicaciones marcadas.
Luego, con el borde biselado hacia arriba, fije el listón de
colgante para pared (O) con arandelas planas grandes
(QQ) y tirafondos (PP).
Aditamentos usados
Tirafondo M8 x 2-1/2 pulg
PP
R
NN
QQ
Arandela plana
U
TT
18
19
O
39-1/2 pulg/
100,33 cm
O
Mínimo 31-1/2 pulg/80,01 cm
x 4
x 4
Lowes.com/allenandroth
55
Repisa
U
Base
LL
QQ
PP
W
QQ
PP
