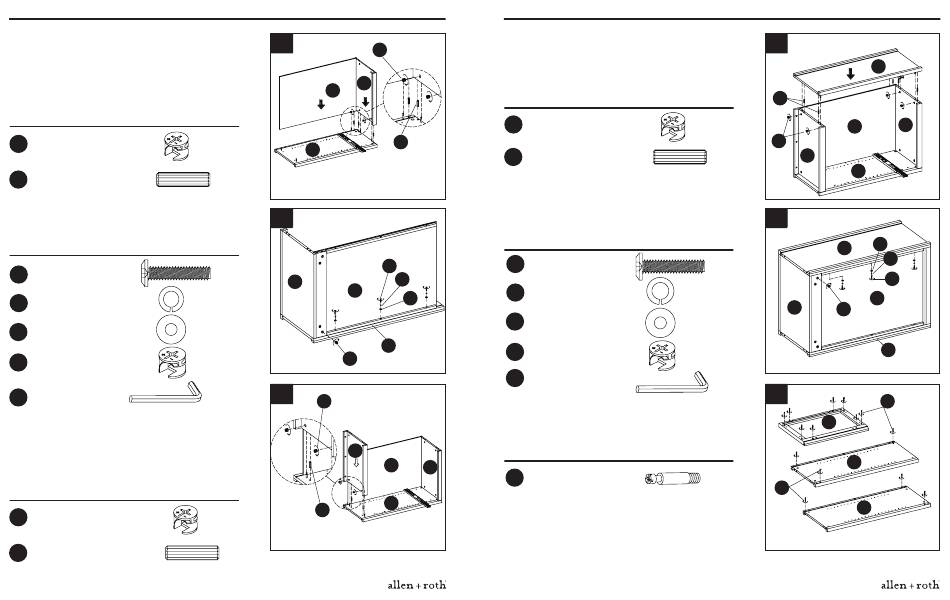

INSTRUCCIONES DE ENSAMBLAJE
4. Fije el panel de base derecho (I) al ensamblaje con las
espigas grandes de madera (HH) y los cerrojos de leva
grandes (DD).
Nota: asegúrese de que los pernos de leva medianos (EE)
previamente insertados estén totalmente asentados.
Aditamentos usados
DD
Cerrojo de leva grande
Espiga grande de madera
HH
5. En la parte posterior del ensamblaje, fije el panel de base
derecho (I) al panel de base posterior (K) con arandelas
planas (CC), arandelas de seguridad (BB) y pernos (AA).
Apriételos con una llave de tuercas Allen (WW).
Aditamentos usados
AA
Perno
BB
Arandela de seguridad
CC
Arandela plana
DD
Cerrojo de leva grande
Llave de tuercas
WW
Allen
6. Coloque el panel de base posterior (K) en de la ranura
del panel de base inferior (L). Luego, fije el panel de base
inferior (L) al ensamblaje con las espigas grandes de
madera (HH) y los cerrojos de leva grandes (DD).
Nota: asegúrese de que los pernos de leva medianos (EE)
previamente insertados estén totalmente asentados.
Aditamentos usados
DD
Cerrojo de leva grande
HH
Espiga grande de madera
4
DD
J
K
x 2
I
x 3
5
Lado
AA
posterior
x 3
J
K
x 3
x 3
I
DD
x 1
6
x 1
DD
L
K
I
HH
x 2
x 2
Lowes.com/allenandroth
50
INSTRUCCIONES DE ENSAMBLAJE
7. Fije el panel de base izquierdo (H) al ensamblaje con
las espigas grandes de madera (HH) y los cerrojos de leva
grandes (DD).
Nota: asegúrese de que los pernos de leva medianos (EE)
previamente insertados estén totalmente asentados.
Aditamentos usados
DD
Cerrojo de leva grande
HH
HH
Espiga grande de madera
8. En la parte posterior del ensamblaje, fije el panel de
base izquierdo (H) al panel de base posterior (K) con
las arandelas planas (CC), arandelas de seguridad
(BB) y pernos (AA). Apriételos con una llave de
tuercas Allen (WW).
Aditamentos usados
AA
Perno
BB
BB
Arandela de seguridad
CC
CC
Arandela plana
DD
Cerrojo de leva grande
WW
Llave de tuercas Allen
Ensamblaje de la repisa
9. Inserte los pernos de leva medianos (EE) en el panel
de repisa izquierdo (A) y el panel de repisa derecho (B) y
el panel de repisa superior (C).
Aditamentos usados
J
EE
Perno de leva mediano
7
H
HH
x 4
K
DD
x 5
L
I
8
AA
H
BB
x 3
CC
x 3
K
J
DD
Lado posterior
x 3
I
x 1
x 1
9
EE
C
A
x 14
EE
B
Lowes.com/allenandroth
51
