INSTRUCTIONS POUR L'ASSEMBLAGE

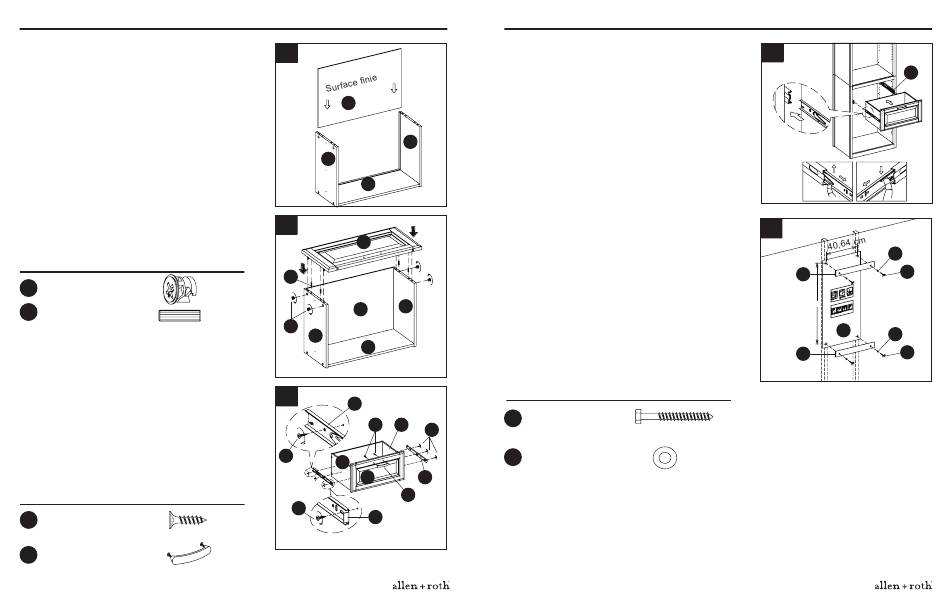

15. Insérez le fond du tiroir (T) dans le panneau
gauche du tiroir (R), le panneau droit du tiroir (Q) et
le panneau arrière du tiroir (S).
16. Insérez des goujons en bois courts (II) dans le
panneau gauche du tiroir (R) et le panneau droit
du tiroir (Q). Fixez le devant du tiroir (P) à l'aide de
petites attaches Camloc (FF).
Quincaillerie utilisée
FF
Petite attache Camloc
II
Goujon de bois court
17. Fixez les pièces coulissantes des glissières que
vous avez retirées précédemment (page 7, étape 1) au
panneau gauche du tiroir (Q) et au panneau droit du
tiroir (R) à l'aide de vis à bois M3.5 de 12 mm (NN).
Puis, retirez le boulon préassemblé de la poignée du
tiroir (TT). Insérez la poignée du tiroir (TT) dans le
devant du tiroir (P), puis fixez-la à l'aide du boulon que
vous venez de retirer.
Quincaillerie utilisée
Vis à bois M3.5 de 12 mm
NN
TT
Poignée du tiroir et boulons
15
T
R
S
16
P
II
x 4
T
x 4
FF
R
S
17
U
R
TT
NN
Q
P
NN
U
x 6
x 1
Lowes.com/allenandroth
33
INSTRUCTIONS POUR L'ASSEMBLAGE
18. Insérez le tiroir dans l'ensemble en appuyant
sur les leviers de dégagement des glissières et en
faisant glisser le tiroir dans les glissières (U).
Q
Installation au mur
19. À l'aide d'un détecteur de montants, repérez les
bordures des montants. Trouvez le centre de chaque
montant et tracez une ligne de référence verticale sur le
mur. Placez le gabarit pour l'installation (W) sur le mur à
l'endroit désiré.
Remarque : Le bas du gabarit pour l'installation (W)
devrait être à une distance minimale de 80,01 cm du
Q
plancher.
Marquez l'emplacement des trous à l'aide d'un crayon
(non inclus) et enlevez le gabarit pour l'installation (W).
Percez des avant-trous aux endroits marqués à l'aide d'un
foret de 3/16 po. Puis, fixez les traverses de fixation au
mur (O), le bord biseauté orienté vers le haut, à l'aide de
grandes rondelles plates (QQ) et de tire-fonds (PP).
Quincaillerie utilisée
Tire-fond M8 de
PP
2 1/2 po
NN
QQ
Grande rondelle plate
U
TT
18
Étagère
Base
LL
19
O
100,33 cm
W
O
Minimum de 80,01 cm
x 4
x 4
Lowes.com/allenandroth
34
U
QQ
PP
QQ
PP
