TABLE DES MATIÈRES
Fonctionnement du système Camloc .............................................................................. 23
Contenu de l'emballage..................................................................................................... 24
Quincaillerie incluse........................................................................................................... 25
Consignes de sécurité....................................................................................................... 27
Préparation ....................................................................................................................... 27
Instructions pour l'assemblage.......................................................................................... 28
Entretien ........................................................................................................................... 38
Dépannage........................................................................................................................ 38
Garantie.............................................................................................................................. 40
Liste des pièces de rechange............................................................................................ 40

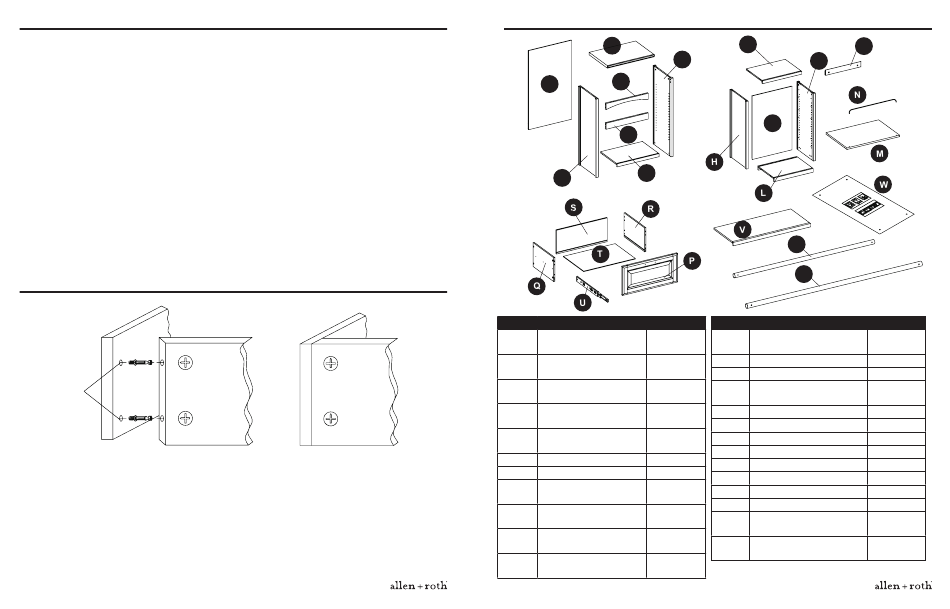

FONCTIONNEMENT DU SYSTÈME CAMLOC
DÉTAIL A
TIGE
Vis Camloc
FILETÉE
PANNEAU
1. Vissez les vis Camloc dans les petits trous déjà percés sur le panneau.
2. Insérez les attaches Camloc dans les grands trous déjà percés sur le panneau.
3. Assurez-vous que les flèches sur les attaches Camloc pointent vers les vis Camloc.
4. Reliez les deux panneaux ensemble, en vous assurant que les vis Camloc
s'insèrent correctement dans les trous déjà percés situés à l'extrémité du panneau
sur lequel sont installées les attaches Camloc.
5. Une fois les vis Camloc insérées dans les attaches Camloc, serrez les attaches
Camloc dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme.
DÉTAIL B
ATTACHE
POSITION DE
CAMLOC
VERROUILLAGE
PANNEAU
Lowes.com/allenandroth
23
CONTENU DE L'EMBALLAGE
C
B
E
D
F
G
A
PIÈCE
DESCRIPTION
QUANTITÉ
A
Panneau gauche de
1
l'étagère
B
Panneau droit de
1
l'étagère
C
Panneau supérieur de
1
l'étagère
D
Panneau arrière de
1
l'étagère
E
Entretoise avant
1
courbée
F
Entretoise avant droite
1
G
Tablette réglable
1
H
Panneau gauche de la
1
base
I
Panneau droit de la
1
base
J
Panneau supérieur de
1
la base
K
Panneau arrière de la
1
base
J
O
I
K
X
Y
PIÈCE
DESCRIPTION
QUANTITÉ
L
Panneau inférieur de la
base
M
Porte - chaussures
N
Prise de fil
O
Traverse de fixation au
mur
P
Devant du tiroir
Q
Panneau gauche du tiroir
R
Panneau droit du tiroir
S
Panneau arrière du tiroir
T
Fond du tiroir
U
Glissière
V
Tablette longue
W
Gabarit pour l'installation
X
Tringle métallique de 22
mm
Y
Tringle métallique de 25
mm
Lowes.com/allenandroth
24
1
1
1
2
1
1
1
1
1
2
2
1
3
3
