REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE
1. Débrancher le four de l'alimentation.
2. Ouvrir la porte doucement.
3. Insérer une spatule (d'une épaisseur de 0,5 mm environ)
dans l'écartement entre le joint de porte et le cadre de
porte comme illustré sur la figure C-7 pour libérer la
pièce engagée.
4. Dégager le joint de porte du panneau de porte.
5. Maintenant, le joint de porte est dégagé.
REMARQUE : Durant les opérations de réparation de
la porte, ne pas plier les reteneurs
(languettes situées sur l'ensemble de
panneau de porte) afin d'empêcher des
fuites de micro-ondes.

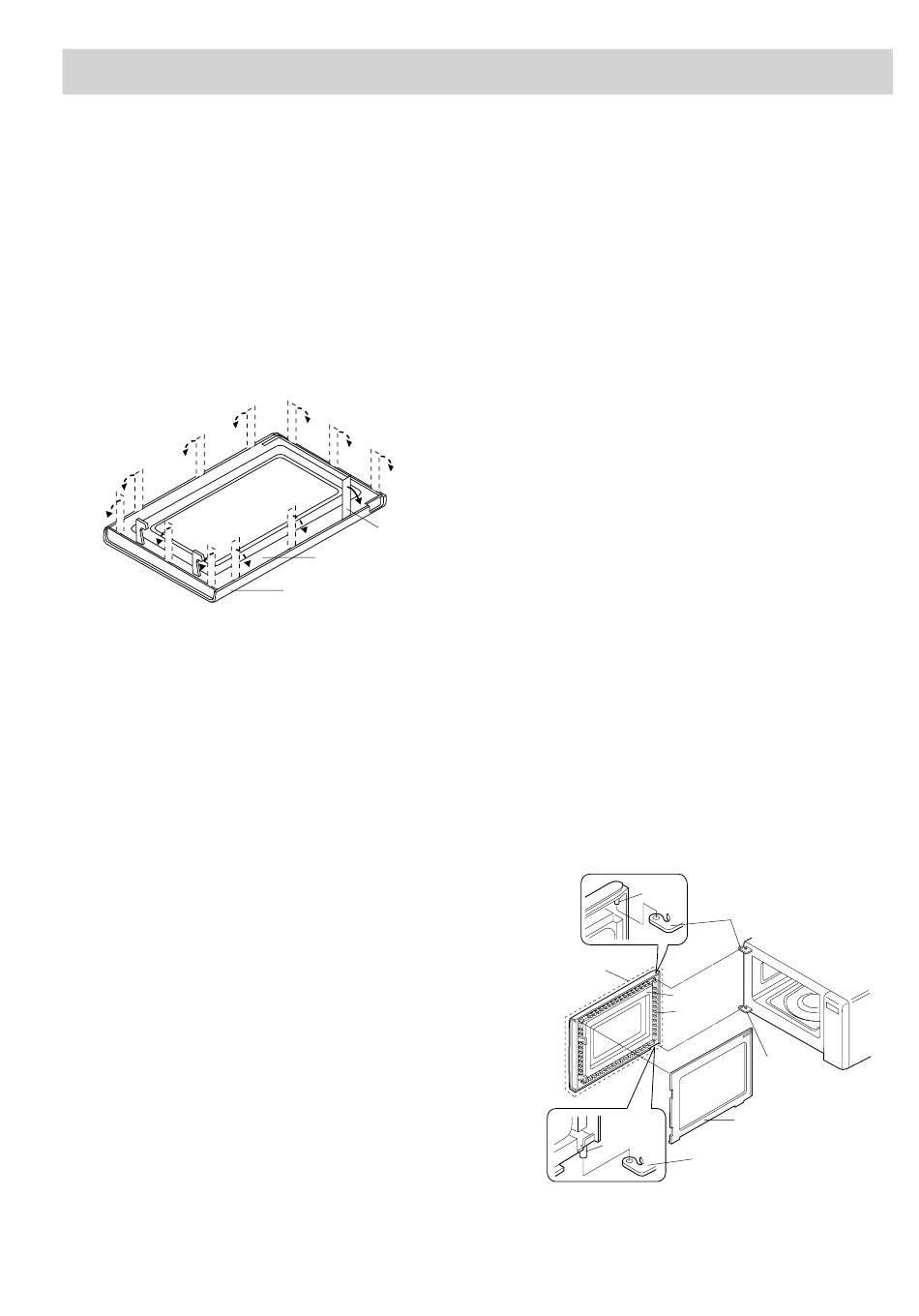

Figure C-7. Démontage de la porte
6. Soulever la porte vers le haut
7. Maintenant, l'ensemble de porte est dégagé de la cavité
du four.
8. Enlever les vis (4) du four fixant le panneau de porte au
cadre de porte.
9. Maintenant, le panneau de porte est libre.
10.Faire glisser la tête de loquet vers le haut et la retirer de
la structure de la porte avec le ressort de dégagement de
loquet de la structure de la porte et de la tête de loquet.
11.Maintenant, la tête de loquet et le ressort de loquet sont
dégagés.
12.Retirer la cale de vitre du cadre de porte.
13.Faire glisser la vitre de la porte avant vers la gauche et
ensuite la faire glisser vers le haut pour la dégager des
languettes qui la fixent.
14.Maintenant, la vitre de porte avant est libre.
REINSTALLATION
1. Réinstaller la vitre de lla porte avant dans le cadre de
porte comme suit
a) Introduire le bord supérieur de la vitre de porte avant
dans les quatre (4) languettes du cadre de porte.
b) Faire glisser la vitre de porte avant vers le bas et
introduire le bord inférieur de la vitre de porte avant
dans les quatre (4) languettes du cadre de porte.
c) Faire glisser la vitre de porte avant vers la droite et
introduire le bord droit de la vitre de porte avant dans
les trois (3) languettes du cadre de porte.
2. Remonter la cale de vitre sur le cadre de la porte.
3. Réinstaller le ressort de loquet à la tête de loquet.
Réinstaller le ressort de loquet au cadre de porte.
Réinstaller la tête de loquet au cadre de porte.
4. Remonter le panneau de porte sur la cadre de porte en
fixant les deux (2) languettes de la butée de la vitre aux
deux (2) trous du panneau de porte.
5. Fixer le panneau de porte au cadre de porte avec quatre
(4) vis.
REMPLACEMENT DE LA PORTE
Spatule
Couvercle de maintien
Cadre de porte
R-775(W)R-785(AL) - 29
6. Placer les broches de charnière du panneau de porte dans
les trous d'emplacement des charnières de la cavité.
7. Remonter le couvercle de maintien sur le panneau de
porte en l'emboîtant en position.
Remarque: Après toute réparation de la porte ;
(A) S'assurer que le commutateur d'arrêt, le com-
mutateur de contrôle et le commutateur de loquet
de contrôle fonctionnement correctement. (Se
reporter au chapitre "Procédures de test".).
(B) Un appareil de contrôle des micro-ondes agréé
doit être utilisé pour vérifier la conformité aux
normes standard sur les radiations des micro-
ondes. (Se reporter à la procédure de mesure des
micro-ondes.)
Après toute réparation, vérifier les points suivants :
1. Les têtes de loquet de la porte accrochent facilement
le crochet de loquet à travers les trous de loquet et la
tête de loquet passe facilement au milieu du trou de
loquet.
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
3. La porte est positionnée avec la face appuyée vers la
plaque avant de la cavité.
4. Vérifier les fuites de micro-ondes autour de la porte en
utilisant l'appareil de contrôle des micro-ondes agréé.
(Se reporter à la procédure de mesure des micro-ondes.)
Remarque : La porte d'un four à micro-ondes est conçue
pour agir comme un joint électronique
empêchant toute fuite d'énergie de micro-
ondes pendant un cycle de cuisson. Cette
fonction ne nécessite pas l'étanchéité à l'air,
à l'humidité (condensation) ou à la lumière
de la porte. Par conséquent, l'apparition
occasionnelle d'humidité, de lumière, ou la
sensation d'un léger mouvement d'air chaud
autours de la porte du four n'est pas anormale
et n'indique pas une fuite d'énergie de micro-
ondes de la cavité du four.
Broche
Ensemble de porte
Broche
Figure C-8. Remplacement de la porte
Charnière supérieure du four
Panneau de
porte
Reteneur
Charnière
inférieure
du four
Couvercle de
maintien
Charnière inférieure
du four
