REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
AVERTISSEMENT : Eviter toute exposition à l'énergie des micro-ondes. Suivre les instructions ci-dessous avant
d'utiliser le four.
1. EFFECTUER LES VERIFICATIONS 3D.
2. S'assurer de bien entendre un "clic" lorsque la porte du
four à micro-ondes est déverrouillée. (Placer la porte en
position fermée, puis l'ouvrir doucement. Ceci a pour effet
de soulever les têtes des charnières, ce qui déclenchera
un "clic" au moment du fonctionnement des commutateurs
de la porte.)
3. Vérifier visuellement la porte et les dommages éventuels
(déformations, fissures, signes de gondolement, etc.) de
la plaque avant de la cavité.
Effectuer tout travail de réparation nécessaire avant d'utiliser
le four.
Ne pas utiliser le four si une des conditions suivantes se
présente :
1. La porte ne ferme pas hermétiquement.
Se reporter à "PIECES DU FOUR, PIECES DU BOITIER, PIECES DE LA PORTE" lors des procédures de retrait suivantes :
Suivre la procédure suivante pour démonter l'ensemble du
cadre incorporé.
1. Retirer les quatre vis fixant l'ensemble du cadre à la cavité
du four, (deux du dessus et deux du côté de la charnière).
2. Retirer les deux vis fixant l'ensemble du cadre au cadre
du panneau de commande (accessible depuis l'arrière).
3. Ouvrir les deux portes du four.
4. Appuyer sur l'ensemble du cadre incorporé vers le bas,
jusqu'à ce qu'il touche la cavité.
Pour déposer le boîtier extérieur, procéder comme suit.
1. Débrancher le four de l'alimentation.
2. Ouvrir la porte du four et la maintenir ouverte avec une
cale.
3. Retirer les deux vis de la conduite d'aération arrière.
4. Faire glisser la conduite d'aération vers le haut puis l'extraire
de la cavité.
5. Retirer les vis de l'arrière (4), le long des côtés (4 du côté
de la charnière, 3 du côté du panneau de commande) et
du dessus (2 du côté du panneau de commande).
(CONDENSATEUR HAUTE TENSION ET ENSEMBLE DE REDRESSEUR HAUTE TENSION)
Pour le retrait des composants, procéder de la façon suivante.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déconnecter tous les fils et la borne du redresseur haute
tension du condensateur haute tension.
3. Retirer la (1) vis le côté de mise à la masse du redresseur
de tension, puis retirer le support du condensateur de la
plaque de base.
4. Déposer le condensateur du support de condensateur.
5. Maintenant, le redresseur haute tension et le condensateur
doivent être dégagés.

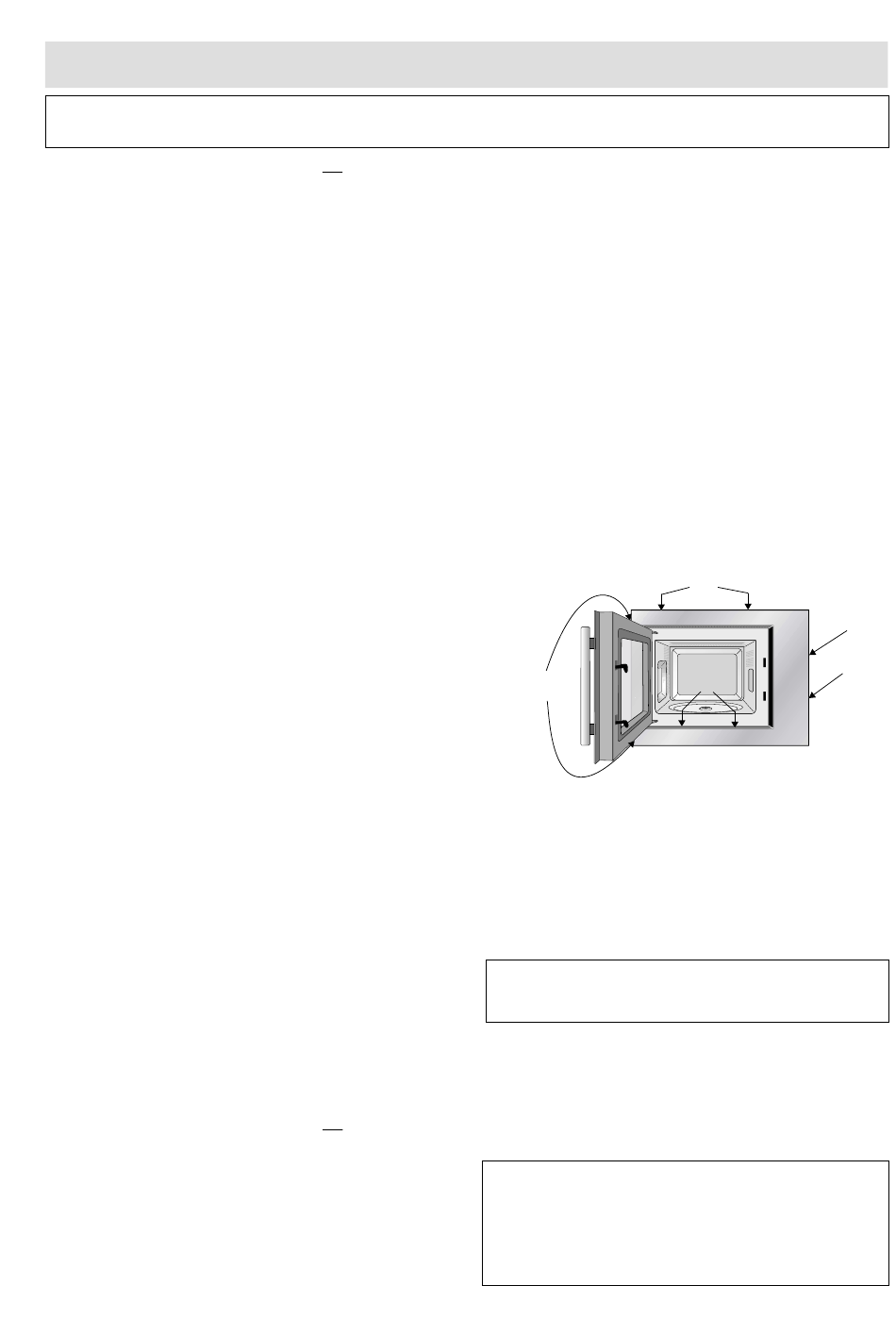

DEPOSE DE L'ENSEMBLE DU CADRE INCORPORE
RETRAIT DU BOITIER EXTERIEUR
RETRAIT DE COMPOSANTS HAUTE TENSION
R-61FBST/R-62FBST - 21
2. Les charnières ou le loquet de la porte sont défectueux.
3. Le joint de la porte est défectueux.
4. La porte est déformée ou gondolée.
5. Il y a des pièces défectueuses dans le système de
verrouillage de la porte.
6. Il y a des pièces défectueuses dans l'ensemble de
production et de transmission de micro-ondes.
7. Il y a des détériorations visibles du four.
Ne pas utiliser le four :
1. Sans la garniture FR (Magnétron).
2. Si le guide d'ondes ou la cavité du four ne sont pas intacts.
3. Si la porte n'est pas fermée.
4. Si le boîtier extérieur (coffret) n'est pas fixé.
5. Retirer l'ensemble du cadre incorporé de la cavité
6. Maintenant, l'ensemble du cadre incorporé est libre.
VIS DE COTE
CHARNIERE
6. Glisser le boîtier entier en arrière de 3 cm environ pour le
dégager des attaches de retenue sur la plaque avant de
la cavité.
7. Soulever le boîtier entier du four.
8. Décharger le condensateur H.T. avant d'effectuer d'autres
travaux.
9. Ne pas utiliser le four avec le boîtier extérieur déposé.
ATTENTION : DECHARGER LE CONDENSATEUR HAUTE
TENSION AVANT DE TOUCHER TOUT
COMPOSANT DU FOUR OU LE CABLAGE.
ATTENTION : LORS DU REMPLACEMENT DU REDRES-
SEUR HAUTE TENSION, S'ASSURER QUE
LA BORNE DE LA CATHODE (MASSE)
EST BIEN FIXEE AU SUPPORT DU
CONDENSATEUR ET A LA PLAQUE DE
BASE PAR LA VIS DE MISE A LA MASSE.
VIS SUPERIEURES
VIS DE FIXATION C P
APPUYER ICI
