DEMONTAGE
1. Débrancher le câble d'alimentation.
2. Ouvrir la porte doucement.
3. Insérer un long couteau (épaisseur environ 0,5 mm)
dans l'espacement entre le couvercle de maintien et
le coin du panneau de la porte comme indiqué sur la
figure C -7 pour libérer les pièces prises.
4. Fouiller dans le couvercle de maintien en insérant un
long couteau comme indiqué sur la figure C-7.
5. Désolidariser le couvercle de maintien du panneau de
porte.
6. Maintenant le couvercle de maintien est dégagé.
REMARQUE : Durant les opérations de réparation de la
porte, ne pas plier les reteneurs (languettes
situées sur l'ensemble de panneau de porte)
afin d'empêcher des fuites de micro-ondes.
Couvercle de
8
maintien
7
6
5
3
4

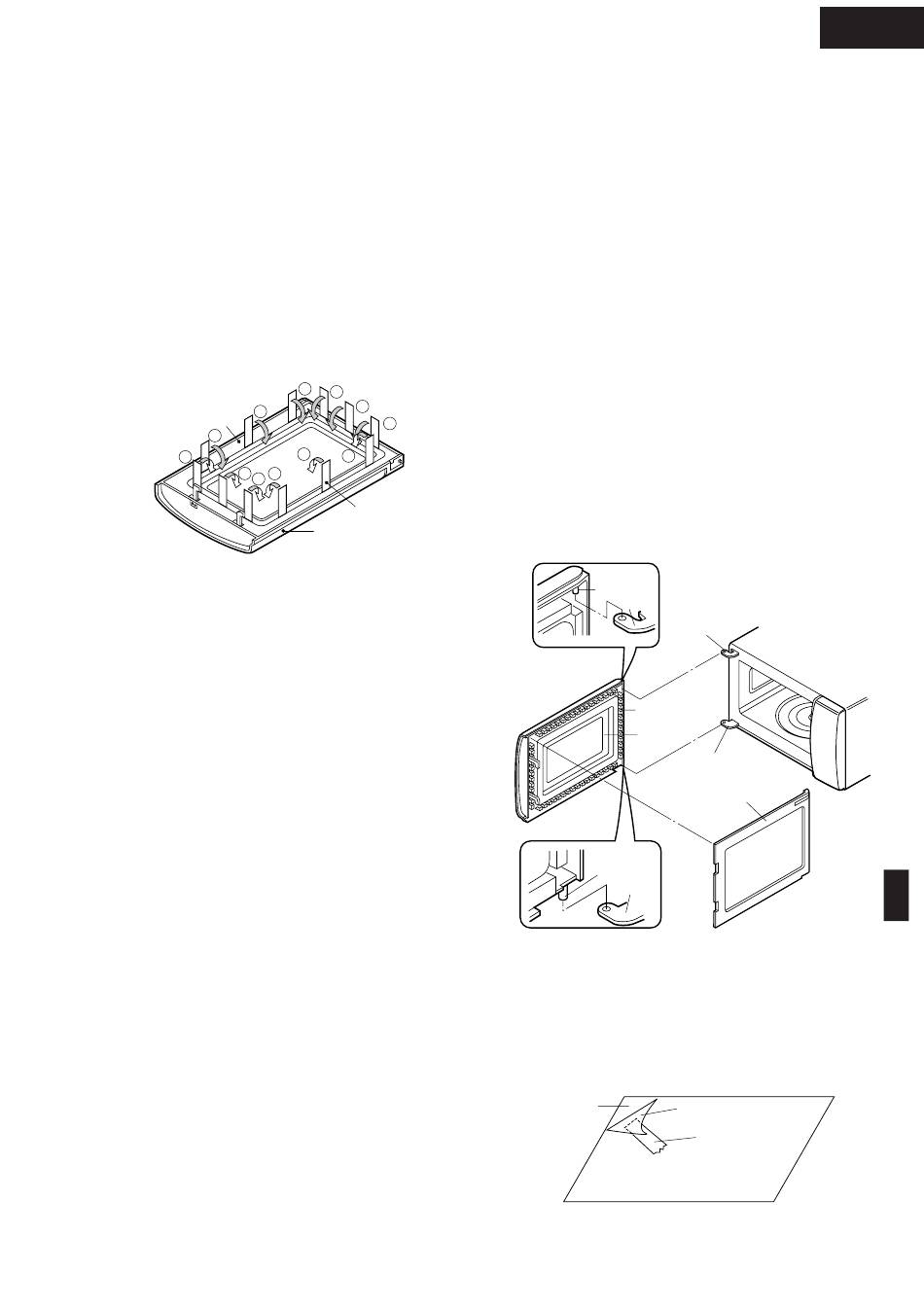

Figure C-7. Démontage de la porte.
7. Retirer les deux broches (2) du panneau de la porte
des deux trous (2) situés sur les gonds inférieurs et
supérieurs du four en soulevant.
8. Le panneau de la porte est désormais détaché de la
cavité du four.
9. Détacher le panneau de la porte des dix (10) languettes
de la structure de la porte et retirer la structure de la porte
en faisant glisser la structure de la porte vers le bas.
10. Maintenant le panneau de la porte avec son film de
scellement est dégagé.
11. Retirer le film de scellement du panneau de la porte.
12. Maintenant, le panneau de la porte est dégagé.
13. Faire glisser la tête de loquet vers le haut et la déposer la
structure de la porte avec le ressort de dégagement de
loquet de la structure de la porte et de la tête de loquet.
14. Maintenant, la tête de loquet et le ressort de loquet
sont libres.
15. Retirer l'écran de porte de la structure de la porte.
16. L'écran de porte est maintenant dégagé.
REINSTALLATION
1. Reposer l'écran de porte sur la structure de la porte.
2. Réinstaller le ressort du loquet sur son support. Réinstaller
le ressort du loquet sur la structure de la porte. Réinstaller
la tête du loquet sur la structure de la porte.
3. Reposer le panneau de la porte sur la structure de la porte
en enclenchant les dix (10) languettes de la structure de
la porte dans les dix (10) orifices du panneau de porte.
4. Placer le film de scellement sur le panneau de la
porte. Se référer à "Film de scellement" et à la figure
C-9, pour des indications de manipulation d'un
nouveau film.
5. Saisir deux broches (2) du panneau de la porte sur les
deux trous (2) situés sur les gonds inférieurs et supérieurs
du four.
6. Réinstaller le couvercle de joint du panneau de la
porte en poussant.
Remarque : Après toute réparation de la porte ;
(A) S'assurer que le commutateur de contrôle du lo-
ème
quet, le 2
commutateur de contrôle des relais de
verrouillage et le commutateur de contrôle fon-
REMPLACEMENT DE LA PORTE
9
10
11
12
2
1
Couteau
Cadre de porte
21
ctionnent correctement. (Se reporter au chapitre
"Procédures de test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes.
Après toute réparation, vérifier les points suivants :
1. Les têtes des loquets de la porte accrochent en douceur
le crochet du loquet via les trous du loquet et les têtes
du loquet passent par le centre du trou du loquet.
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
3. La porte est positionnée avec la face appuyée vers la
plaque avant de la cavité.
4. Vérifier les fuites de micro-ondes autour de la porte en
utilisant l'appareil de contrôle des micro-ondes agréé. (Se
reporter à la procédure de mesure des micro-ondes.)
Remarque : La porte d'un four à micro-ondes est conçue pour
agir comme un joint électronique empêchant toute
fuite d'énergie de micro-ondes pendant un cycle de
cuisson. Cette fonction ne nécessite pas l'étanchéité
à l'air, à l'humidité (condensation) ou à la lumière de
la porte. Par conséquent, l'apparition occasionnelle
d'humidité, de lumière, ou la sensation d'un léger
mouvement d'air chaud autour de la porte du four
n'est pas anormale et n'indique pas une fuite
d'énergie de micro-ondes de la cavité du four.
Charnière
Broche
supérieure
du four
Charnière
supérieure
du four
Reteneur
Panneau
de porte
Charnière
Broche
inférieure
du four
Figure C-8. Remplacement de la porte
FILM DE SCELLEMENT
Installation
1. Placer le ruban adhésif sur le film de soutien du film de
scellement comme indiqué sur la fig. C-9.
2. Tirer le film de soutien en tirant la bande adhésive.
3. Poser la face encollée du film de scellement sur le
panneau de la porte.
Film de
scellement
Figure C-9. Film de scellement
