FONCTION DES PLATINES
CONFIGURATION PLATINES
ÉLECTRONIQUES
Les platines électroniques sont conçues
pour pouvoir être utilisées sur différents
modèles d'appareillages.
S'il est nécessaire de les remplacer, ou
bien pour changer les performances de
l'appareil, il faudra vérifier la configuration
des platines et charger le logiciel adéquat.
5
4
3
2
1
1
2

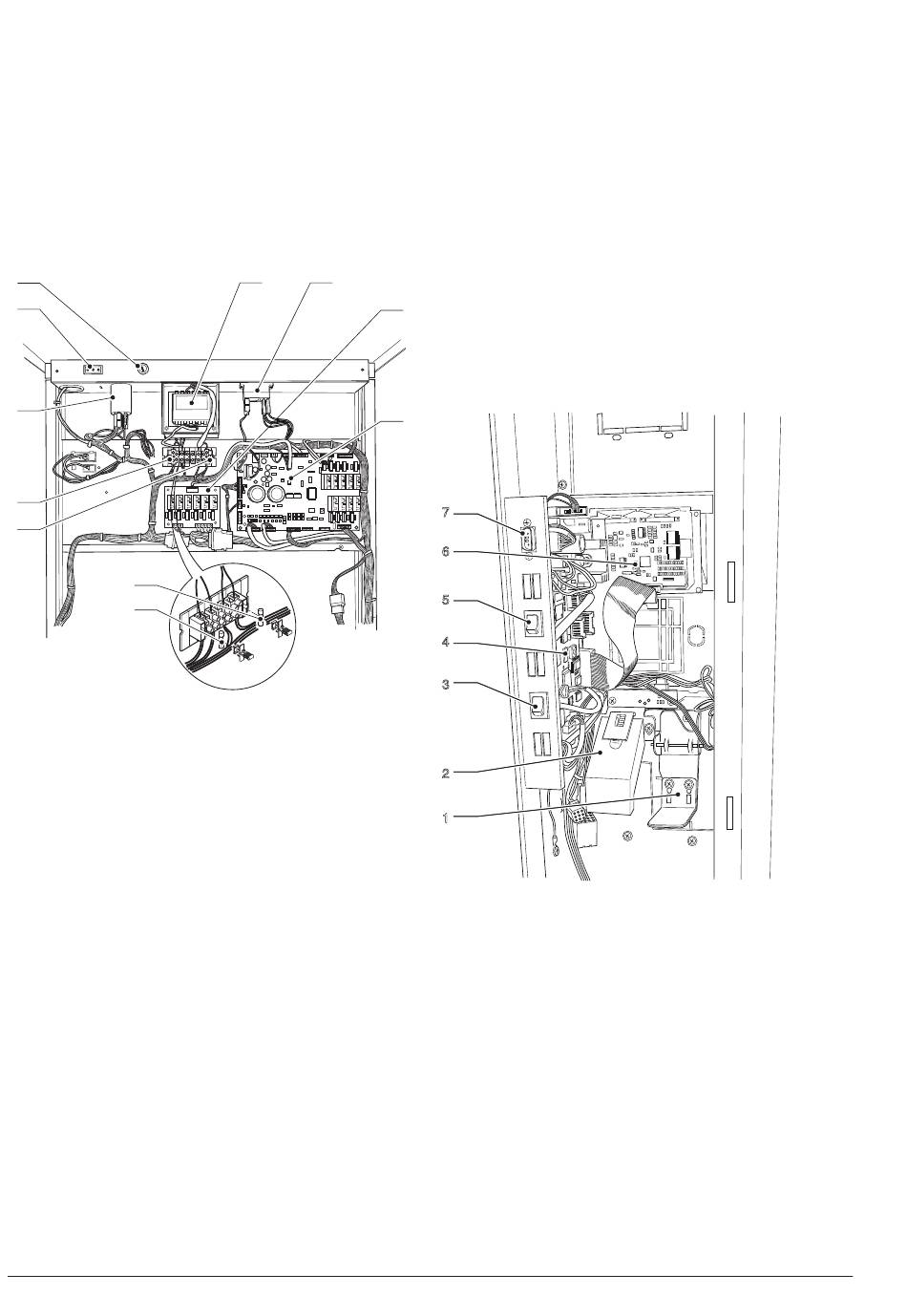

Fig. 82
1. Fusible du transformateur
2. Fusible du transformateur
3. Filtre anti-parasites
4. Prise toujours sous tension (2A max)
5. Fusible de réseau
6. Transformateur
7. Relais d'activation chauffage chaudière solubles
8. Platine des relais d'expansion
9. Platine des actionnements
82
6
7
8
9
PLATINE C.P.U.
La platine C.P.U. (Central Process Unit)
préside à la gestion de tous les utilisateurs
prévus pour la configuration maximum et
gère les signaux qui arrivent du clavier et
du système de paiement, et elle gère aussi
la platine des actionnements.
Pendant le fonctionnement, les LEDs
donnent les indications suivantes:
la LED 3 verte (26) clignote pendant le
fonctionnement normal de la platine
C.P.U.;
la LED jaune (28) s'allume quand il y a un
courant de 5 Vcc;
la LED rouge (27) s'allume s'il y a, pour
n'importe quelle raison, une mise à zéro
du logiciel.
7
6
5
4
3
2
1
Fig. 83
1. Levier de récupération pièces
2. Goulotte des pièces
3. Poussoir « Programming »
4. Platine C.P.U.
5. Poussoir lavage mixeurs
6. Platine afficheur
7. Port série RS232
10-2019 5645 00
