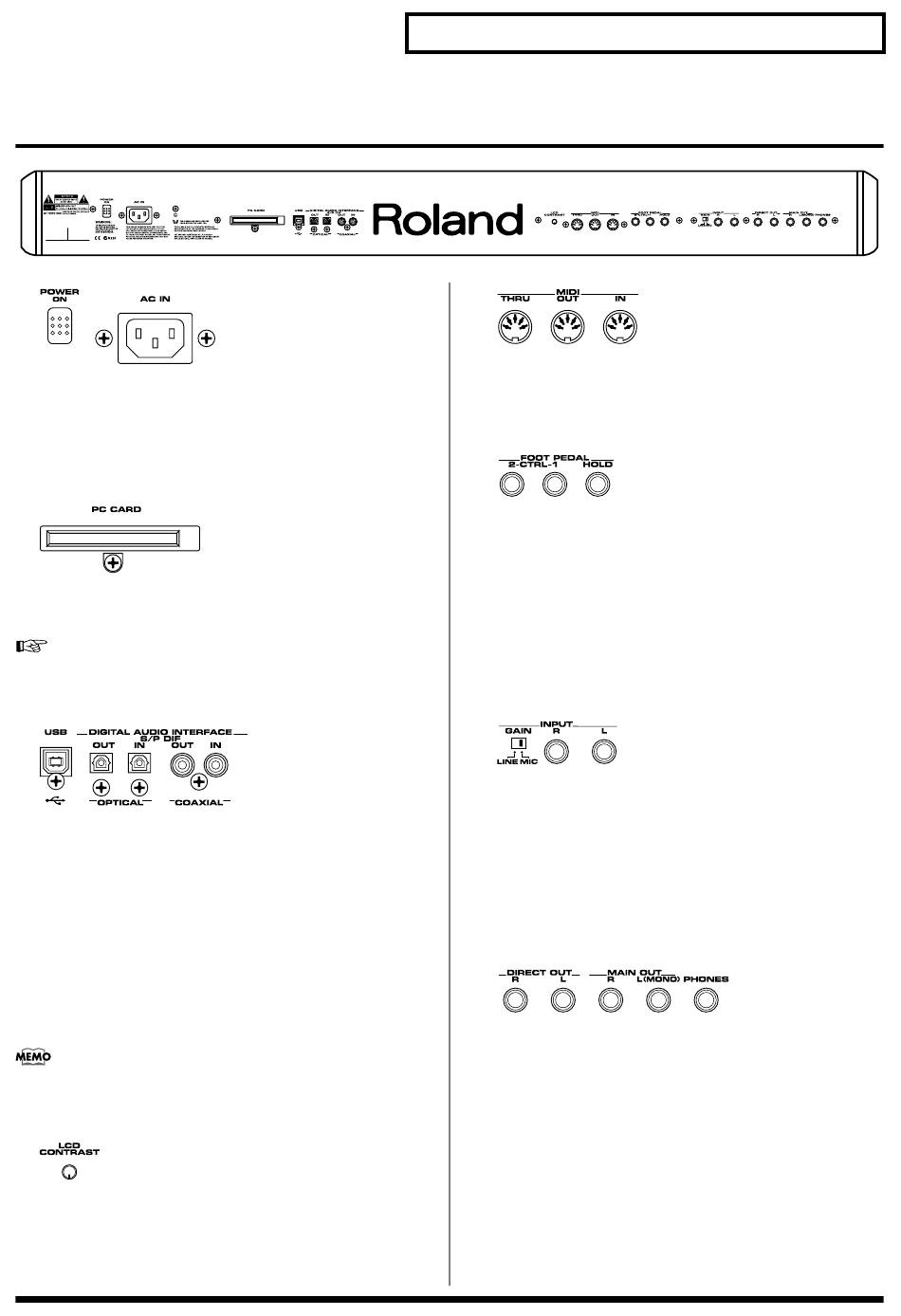

Face arrière
0-02
0-03

Interrupteur POWER

Appuyez pour mettre l'instrument sous/hors tension. → p. 8
Prise d'alimentation secteur
Branchez le cordon d'alimentation fourni à cette prise. → p. 7
0-04
Fente PC CARD
Vous pouvez y insérer une carte PC.
Pour en savoir plus sur l'installation de la protection pour carte
PC fournie, voyez p. 212.
0-05
Connecteur USB
Ce connecteur USB vous permet de brancher un ordinateur afin de
transmettre et de recevoir des fichiers de données et des messages
MIDI.
Connecteurs DIGITAL AUDIO INTERFACE
(OPTICAL IN/OUT, COAXIAL IN/OUT)
(conforme S/P DIF).
Ces connecteurs reçoivent/transmettent des signaux audio numéri-
ques (stéréo). Le signal de sortie est identique au signal envoyé aux
sorties MAIN OUT.
S/P DIF est un format d'interface numérique utilisé par les
appareils audio numériques consommateur.
0-06
Commande LCD CONTRAST
Commande de contraste de l'écran. → p. 9
Description des commandes
0-07
Connecteurs MIDI (IN, OUT, THRU)
Ces connecteurs permettent de brancher d'autres appareils MIDI
afin d'échanger des données MIDI.
0-08
Prises CTRL 1, CTLR 2 PEDAL
Vous pouvez brancher des pédales d'expression disponibles en
option (EV-5, etc.) à ces prises. En assignant une fonction à une
pédale, vous pouvez vous en servir pour sélectionner ou modifier un
son, voire contrôler divers autres paramètres. → (p. 111, p. 22)
Prise HOLD PEDAL
Vous pouvez y brancher un commutateur au pied (série DP) dispo-
nible en option et l'utiliser comme pédale forte (Hold). → (p. 22)
0-09U
Entrées INPUT (L, R)
Vous pouvez y brancher une source externe comme un lecteur CD
pour l'échantillonner ou bénéficier d'un signal externe.

Commutateur GAIN

Sélection du niveau d'entrée des prises INPUT.
Optez pour la position "MIC" si vous branchez un micro ou la posi-
tion "LINE" si vous branchez un appareil de niveau ligne.
0-10
Sorties DIRECT OUT (L, R)
Cette sortie produit un signal stéréo non traité par les effets internes.
Vous pouvez y brancher un processeur d'effet ou d'autres appareils
externes.
Sorties MAIN OUT (L (MONO), R)
Ces sorties envoient le signal audio stéréo vers un mélangeur/ampli-
ficateur. Pour une sortie mono, branchez uniquement la prise gauche
(L). → p. 7
Prise PHONES
Cette prise permet de brancher un casque (vendu séparément).
→ p. 7
47
