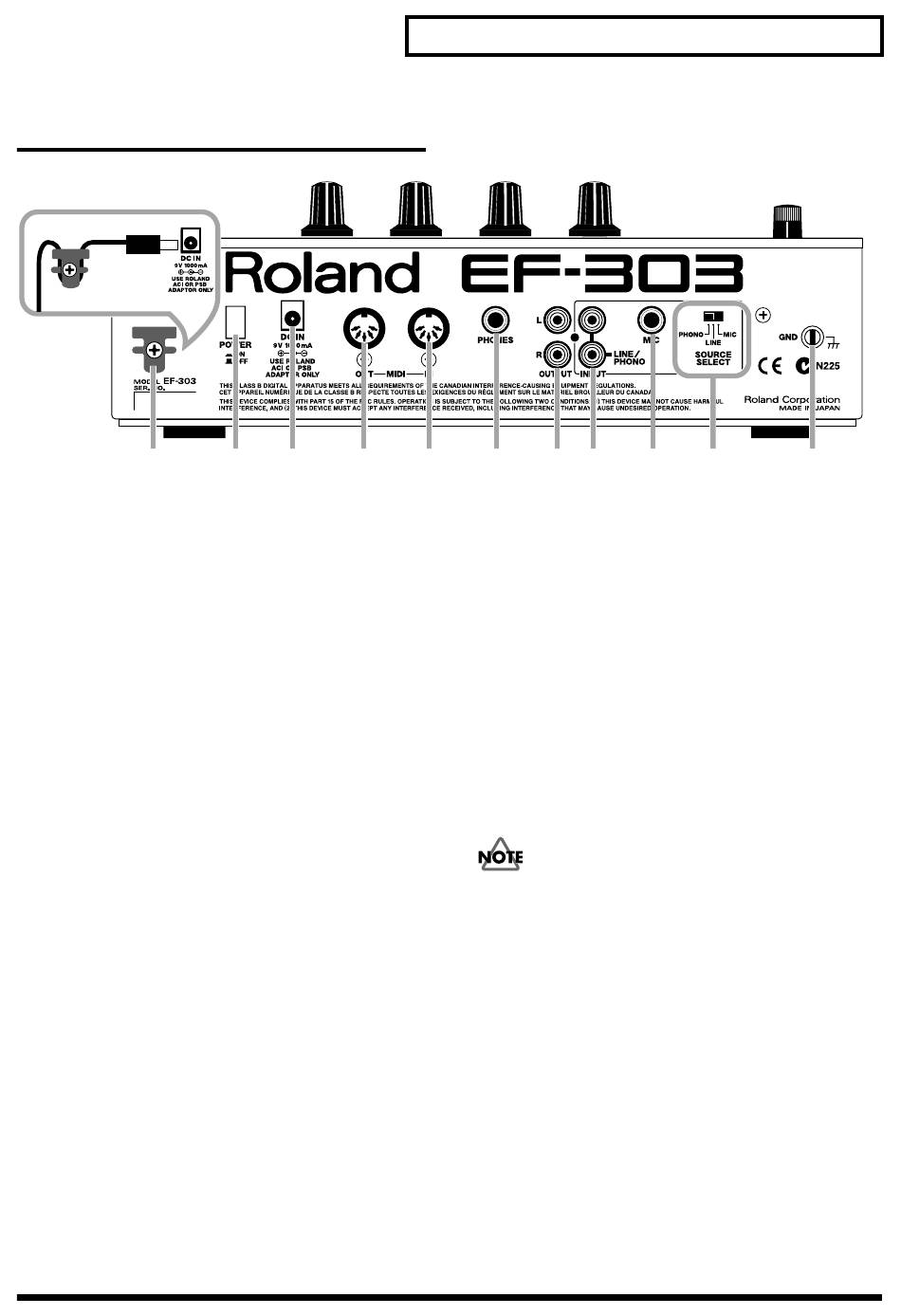

Face arrière
fig.2-2
3
1. Interrupteur [POWER]
Cet interrupteur permet de placer l'appareil sous/hors
tension.
2. Embase [DC IN]
Reliez l'adaptateur secteur à ce connecteur.
Utilisez uniquement l'adaptateur secteur fourni.
3. [Passe-câble]
Pour éviter que l'alimentation ne soit coupée par
inadvertance (si le fil est accidentellement arraché) et pour
éviter toute pression excessive sur le connecteur de
l'adaptateur secteur, enroulez le cordon sur le passe-câble,
comme illustré ci-dessus.
4. Port [MIDI OUT]
Ce connecteur transmet les messages MIDI de l'EF-303 à un
appareil MIDI externe.
➔ Utilisation de l'EF-303 avec des appareils MIDI (p. 47)
5. Port [MIDI IN]
Ce connecteur reçoit les messages MIDI d'appareils MIDI
externes.
➔ Utilisation de l'EF-303 avec des appareils MIDI (p. 47)
6. Sortie [PHONES]
Permet de connecteur un casque.
➔ Réglage de niveau (p. 15)
1
2
4
5
6
7
8
7. Connecteurs [OUTPUT L/R]
Ces connecteurs de sortie peuvent être reliés à un système
audio ou à une console de mixage.
➔ Exemple de système DJ (p. 12)
8. Connecteurs [INPUT L/R]
Il s'agit de connecteurs d'entrée pouvant être reliés à un
lecteur CD, une platine disque ou un module de sons
externe.
➔ Exemple de système DJ (p. 12)
9. Connecteur [MIC]
Vous pouvez connecter un micro à cette entrée.
➔Exemple de système DJ (p. 12)
Cette entrée peut uniquement être utilisée avec un micro. Ne
connectez aucun autre appareil à ce connecteur.
10. Commutateur [SOURCE SELECT]
Réglez ce commutateur sur MIC, LINE ou PHONO selon
l'appareil connecté en entrée.
11. Borne [GND]
Reliez la masse de votre platine disque à cette borne.
Description de l'appareil
9
10
11
11
