5. Câblage
Attention: pour le raccordement d'appareils destinés aux
zones explosibles, tenir compte des remarques et schémas de
raccordement figurant dans les documentations Ex spécifiques,
complémentaires du présent manuel.
Mode de protection
Les appareils satisfont à toutes les exigences selon IP 66. Pour
pouvoir les garantir après le montage ou une intervention du
SAV, il est impératif de tenir compte des points suivants:
- les joints du boîtier doivent être placés proprement dans la
rainure prévue à cet effet. Le cas échéant il convient de
nettoyer les joints, de les sécher ou de les remplacer.
- toutes les vis du boîtier et les entrées de câble doivent être
serrées fortement.

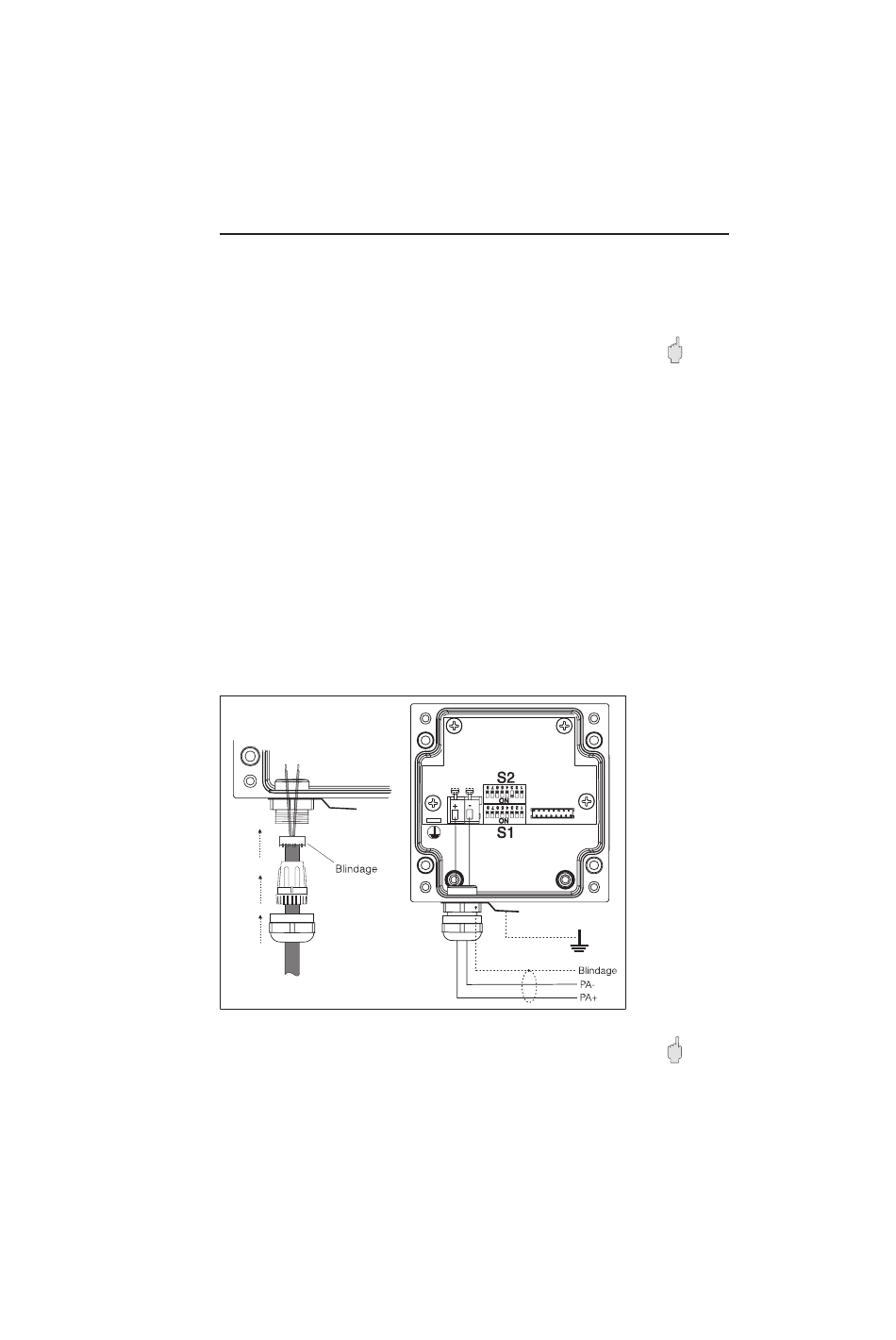

5.1 Emplacement des bornes
Les bornes de raccordement pour le câble PROFIBUS PA se
trouvent du côté gauche de l'appareil, sous le cache des vis.
Ouvrir le PE et raccorder le câble PROFIBUS-PA selon le
schéma.
Attention: Veiller à assurer un bon contact entre le blindage et
la bague métallique. Mettre l'appareil à la terre via la borne de
masse. Ce montage garantit une bonne immunité aux parasites
électromagnétiques.
5. Câblage
47
