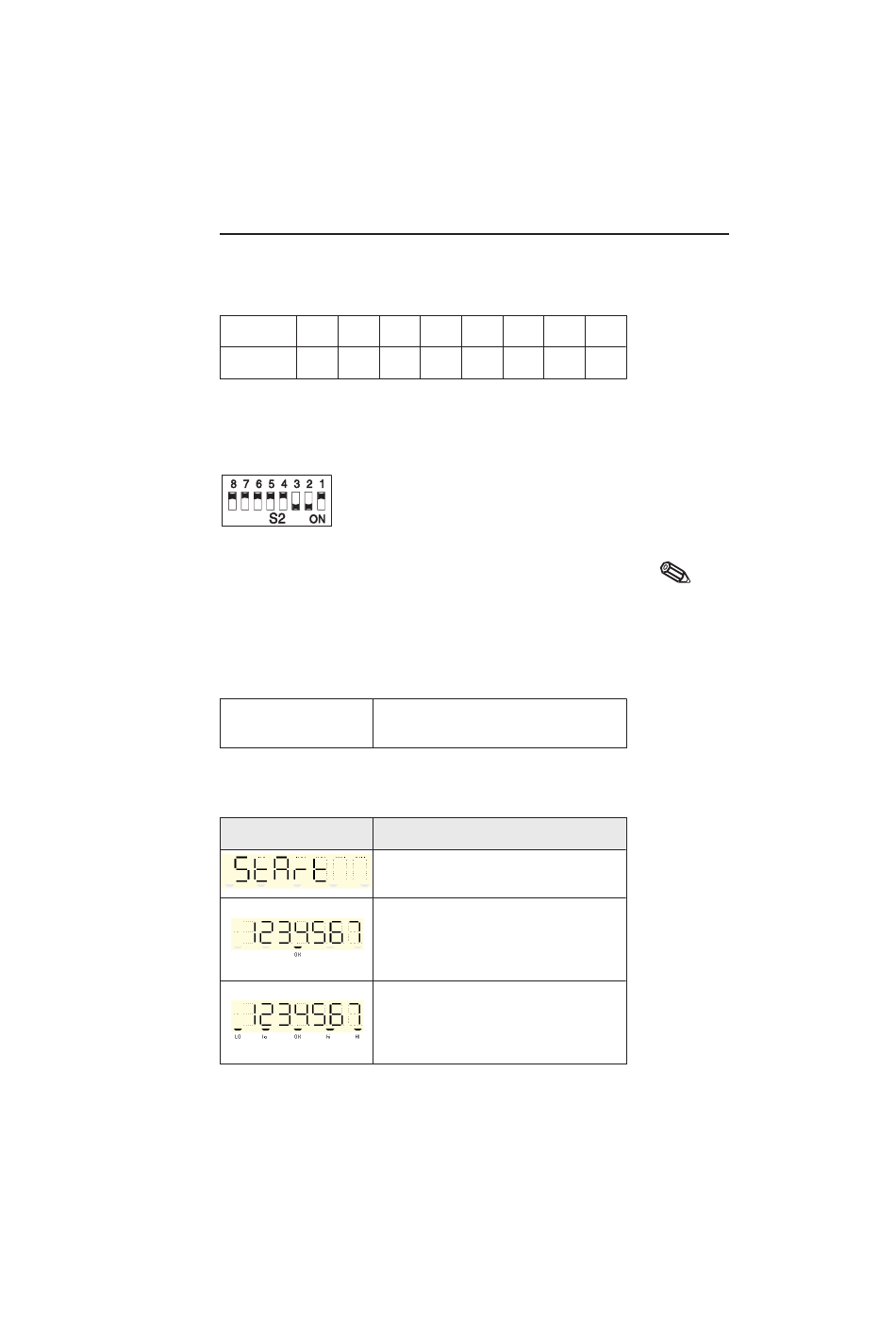

Wertigkeitstabelle:
S 1 2 3
Wertigkeit 1 2 4
Beispiel:
Adresse 6 entspricht einer Wertigkeit 2+4, daraus folgt:
S2/2 ⇒ ON
S2/3 ⇒ ON (siehe Abbildung)
Hinweis: Änderung der DIP-Schaltereinstellung wird nach
wenigen Sekunden aktiv (kein Reset erforderlich).
In Kapitel 11.1 finden Sie die Einstellung der DIP-Schalter für
die Anzeige des Volumenfluss eines Durchflussmessgerätes an
der Adresse 68.
Anzeigelemente LC-Display
7-stellige LC-Anzeige,
Anzeige
Ziffernhöhe 7,5 mm
Der Profibus-PA Anzeiger liefert neben dem Prozesswert
folgende Informationen:
Anzeige Beschreibung
Start:
Anzeige nach Reset
Prozesswert: Zahl (evtl. mit
negativem Vorzeichen) mit maximal
3 Nachkommastellen und OK-Marke
bei Prozesswertstatus OK
Prozesswert mit
Grenzwertmarken:
Prozesswertstatus OK oder
UNCERTAIN Grenzwertverletzung
[1] Grenzwertverletzung ab PROFIBUS-PA Profil V3.0 (siehe auch Kap. 11.2)
6. Inbetriebnahme und Bedienung
4 5 6 7 8
8 16 32 64 128
[1]
