Endress+Hauser RIA45 Manuel De Mise En Service

Endress+Hauser RIA45 Manuel De Mise En Service

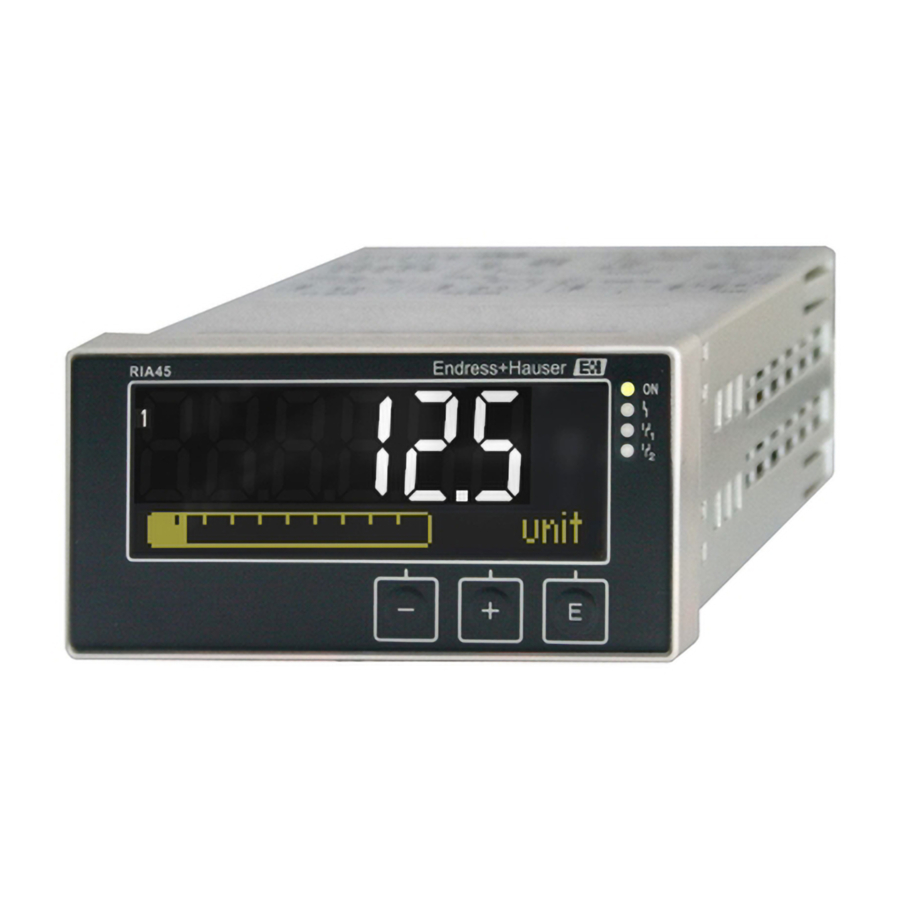

Indicateur de process
Masquer les pouces Voir aussi pour RIA45:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel de mise en service
RIA45
Indicateur de process
BA272R/14/fr/11.09
Version de software
1.01.13

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA45

Sommaire des Matières pour Endress+Hauser RIA45

  • Page 1 Manuel de mise en service RIA45 Indicateur de process BA272R/14/fr/11.09 Version de software 1.01.13...
  • Page 2 RIA45 Aperçu Pour une mise en service rapide et simple : → ä 4 Conseils de sécurité Æ → ä 7 Montage Æ → ä 9 Câblage Æ → ä 12 Eléments d'affichage et de commande Æ → ä 18...

  • Page 3: Table Des Matières

    RIA45 Sommaire Sommaire Conseils de sécurité ....4 Caractéristiques techniques..40 Utilisation conforme ......4 Annexe .

  • Page 4: Conseils De Sécurité

    Conseils de sécurité RIA45 Conseils de sécurité Le fonctionnement sûr et sans danger de l'indicateur de process n'est assuré que si les présentes instructions de mise en service ont été lues et si les conseils de sécurité ont été suivis.

  • Page 5: Symboles De Sécurité

    RIA45 Conseils de sécurité Symboles de sécurité Les conseils de sécurité figurant dans le présent manuel sont mis en évidence à l'aide des symboles suivants : " Attention ! Ce symbole signale les actions ou procédures risquant d'entraîner des dysfonctionnements ou la destruction de l'appareil si elles ne sont pas menées correctement.

  • Page 6: Identification

    Identification RIA45 Identification Désignation de l'appareil 2.1.1 Plaque signalétique Comparez la plaque signalétique sur l'appareil avec la figure suivante : a0010405 Fig. 2 : Plaque signalétique de l'indicateur de process (exemple) : A - Version non Ex, B - Version Ex Référence, numéro de série et d'identité...

  • Page 7: Montage

    RIA45 Montage Montage Réception, transport, stockage Les températures ambiantes et de stockage sont à respecter. Des spécifications précises se trouvent au chapitre 10 "Caractéristiques techniques". 3.1.1 Réception de marchandise Après la réception de la marchandise, vérifiez les points suivants : •...

  • Page 8: Procédure De Montage

    Montage RIA45 Procédure de montage La découpe d'armoire nécessaire est de 92x45 mm (3,62x1,77 Inches). a0010404 Fig. 3 : Montage en armoire électrique Vissez les tiges filetées (pos. 1) dans les positions souhaitées sur le châssis de montage (pos. 2).

  • Page 9: Raccordement Électrique

    RIA45 Raccordement électrique Raccordement électrique Danger ! Veuillez noter que le raccordement électrique doit être exclusivement effectué hors tension. " Attention ! • La liaison à la terre doit être réalisée avant toutes les autres. La rupture du câble de terre génère des dangers.
  • Page 10 Raccordement électrique RIA45 Aperçu des possibilités de raccordement à l'indicateur de process Occupation des bornes entrées analogiques voies 1 et 2 a0010406 Raccordement alimentation de transmetteur 2 fils 4 fils a0010407 a0010408 Raccordement entrée analogique RTD/résistance 2 fils RTD/résistance 3 fils RTD/résistance 4 fils...

  • Page 11: Contrôle De Raccordement

    RIA45 Raccordement électrique Raccordement sortie numérique Sortie numérique / collecteur ouvert a0010415 Raccordement tension d'alimentation 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz a0010418 Interface pour la configuration avec logiciel PC FieldCare a0010417 " Attention ! S'il faut s'attendre à...

  • Page 12: Eléments D'affichage Et De Configuration

    Eléments d'affichage et de configuration RIA45 Eléments d'affichage et de configuration Le concept d'utilisation simple de l'appareil permet une mise en service sans manuel imprimé pour de nombreuses applications. Une configuration aisée de l'appareil est possible à l'aide du logiciel FieldCare. Il explique les différents paramètres au moyen de brefs textes d'aide.

  • Page 13: Affichage Et Indication De L'état De L'appareil / Del

    RIA45 Eléments d'affichage et de configuration Affichage et indication de l'état de l'appareil / DEL L'indicateur de process possède un afficheur LCD rétroéclairé divisé en deux zones. La zone Segment indique la valeur mesurée de la voie ainsi que d'autres informations et alarmes.

  • Page 14: Symboles

    Eléments d'affichage et de configuration RIA45 Symboles 5.3.1 Symboles d'affichage L'appareil est verrouillé / configuration verrouillée ; la configuration de l'appareil est verrouillée contre les modifications des paramètres ; l'affichage peut être modifié. Voie un (Analog in 1) Voie deux (Analog in 2) Première valeur calculée (Calc value 1)

  • Page 15: Fonctions

    RIA45 Eléments d'affichage et de configuration Fonctions Vous trouverez ci-dessous la liste de tous les menus avec les fonctions. Menu Display Description AI1 Min-max-reset* Remise à zéro des valeurs min/max pour Analog in 1 AI2 Min-max-reset* Remise à zéro des valeurs min/max pour Analog in 2 CV1 Min-max-reset* Remise à...
  • Page 16 Eléments d'affichage et de configuration RIA45 Menu Setup Description Analog In 1 Entrée analogique 1 Signal type Type de signal Signal range Gamme de signal Connection (uniquement pour Signal Type de raccordement type = RTD) Lower range Seuil inférieur de la gamme de mesure Upper range Seuil supérieur de la gamme de mesure...
  • Page 17 RIA45 Eléments d'affichage et de configuration Menu Setup Description Relay 2 Relais 2 Voir Relay 1 Back Retour au menu principal *) Est affiché uniquement si "Application" = "Diff pressure" a été réglé. Menu Diagnostics Description Current diagn Diagnostic actuel...

  • Page 18: Mise En Service

    Mise en service RIA45 Mise en service Contrôle de l'installation et mise en service de l'appareil Il convient de s'assurer que tous les contrôles finaux ont été effectués avant de mettre l'appareil en service : • Checklist chap. 3.5 ‘Contrôle du montage’...

  • Page 19: Configuration De L'appareil

    RIA45 Mise en service Configuration de l'appareil Etapes de configuration : Sélection des conditions d'application (seulement pour appareil 2 voies) (→ chap. 6.4.1) Configuration de l'entrée universelle/des entrées universelles (→ chap. 6.4.2) Configuration des calculs (→ chap. 6.4.3) Configuration de la sortie analogique/des sorties analogiques (→ chap. 6.4.4) Configuration des relais (si option sélectionnée) ;...
  • Page 20 Mise en service RIA45 Application pression différentielle Pour les applications de pression différentielle, l'appareil est préconfiguré de base. Après avoir effectué avec succès la configuration de l'application de pression différentielle, la différence des deux entrées est automatiquement calculée sur la base des paramètres réglés pour les entrées analogiques ainsi que des points de référence de linéarisation et le signal est linéarisé.
  • Page 21 RIA45 Mise en service Point de menu ‘Setup’ Setup É Application É ‘Diff pressure’ Préréglé par le package application Sous-menu Configuration entrées analogiques ‘AI1 Lower range’ : début de la gamme de mesure, entrée analogique 1 É Signal : ‘Current’ (courant) (correspond à...
  • Page 22 Mise en service RIA45 6.4.2 Etape 2 : Configuration de l'entrée universelle / des entrées universelles (‘Analog in 1/2’) L'appareil possède une entrée universelle et une seconde optionnelle pour le courant (‘current’), la tension (‘voltage’), les thermorésistances (‘RTD’) ou les thermocouples (‘TC’).
  • Page 23 RIA45 Mise en service 6.4.3 Etape 3 : Configuration des calculs Pour les calculs, on dispose d'une ou de deux voies avec les fonctions suivantes : Setup Calc value 1 Calc value 2 • Désactivé • Désactivé • Somme (AI1+AI2) •...
  • Page 24 Mise en service RIA45 6.4.5 Etape 5 : Configuration des relais, affectation et surveillance des seuils L'appareil dispose en option de deux relais avec seuils qui sont désactivés et qui peuvent être affectés au signal d'entrée ou à la valeur linéarisée de l'entrée analogique 1 ou 2 ou aux valeurs calculées.
  • Page 25 RIA45 Mise en service Modes de fonctionnement Aucune action n'est déclenchée. La sortie affectée se trouve toujours dans le mode de fonctionnement normal. Min (seuil bas) Le seuil est actif lorsque la valeur réglée est dépassée par défaut. Le relais retrouve son état initial lorsque le seuil y compris la valeur d'hystérésis est dépassé...
  • Page 26 Mise en service RIA45 Gradient Le mode de fonctionnement "Gradient" sert à la surveillance de la modification du signal d'entrée dans le temps. L'alarme est déclenchée lorsque la valeur mesurée atteint ou dépasse par excès la valeur réglée. Lorsque l'utilisateur règle une valeur positive, le seuil est surveillé quant à...
  • Page 27 RIA45 Mise en service InBand Le seuil est dépassé lorsque la valeur mesurée à vérifier dépasse par excès ou par défaut une bande prédéterminée min - max. L'hystérésis apparaît à l'intérieur de la bande. Valeur mesurée Hystérésis Valeur de seuil Hystérésis...
  • Page 28 Mise en service RIA45 6.4.6 Etape 6 : Configuration d'appareil avancée (protection de l'accès/code, sauvegarde de la configuration actuelle) Protection de l'accès La protection de l'accès verrouille tous les paramètres modifiables, c'est-à-dire que la configuration est seulement accessible après entrée du code utilisateur à 4 chiffres.
  • Page 29 RIA45 Mise en service 6.4.7 Etape 7 : Configuration des fonctions d'affichage L'affichage est réalisé avec un afficheur à 7 segments dans une zone en couleurs. La gamme matricielle peut être configurée séparément pour chaque voie. Toutes les voies actives (entrées analogiques et valeurs calculées) sont proposées à la sélection.
  • Page 30 Mise en service RIA45 Configuration lors de l'utilisation de l'appareil selon TRbF510 : L'appareil doit être monté et utilisé conformément au présent manuel de mise en service. • Les entrées universelles doivent être paramétrées (comme décrit dans étape 1 - étape 3 (→...
  • Page 31 RIA45 Mise en service Valeurs réglées : Type d'entrée Valeur réglée Entrées courant et tension 0,0 s Entrées température 1,0 s Après écoulement du temps de filtrage multiplié par un facteur de 5, on atteint 99% de la valeur réellement mesurée.
  • Page 32 Mise en service RIA45 Output É Relay 1/2 Time delay Réglage de la temporisation pour la commutation du relais Operating mode Mode de fonctionnement du relais. • norm opened • norm closed Failure mode • norm opened • norm closed "...

  • Page 33: En Cours De Fonctionnement

    RIA45 Mise en service En cours de fonctionnement 6.5.1 Touches de sélection rapide ‘+’ et ‘-’ Avec l'aide des touches de sélection rapide ‘+’ et ‘-’, vous pouvez dérouler toutes les voies actives (entrées universelles et valeurs calculées) dans le mode affichage. La valeur mesurée ou calculée est affichée pendant 5 secondes.
  • Page 34 Mise en service RIA45 Limites de gamme de mesure Affichage Gamme - - - - - - - - - - Valeur mesurée - - - - - - - - - - - - - - - Particularité Statut Affichage Dépassement...
  • Page 35 RIA45 Mise en service 6.5.4 Mémorisation de résultats de diagnostic/alarmes et défauts Les résultats de diagnostic comme les alarmes et les défauts sont mémorisés dans l'appareil dès qu'un nouveau défaut ou un changement de statut apparaît. Les événements mémorisés sont écrits cycliquement toutes les 30 minutes dans la mémoire non volatile de l'appareil.

  • Page 36: Maintenance

    Maintenance RIA45 Maintenance L'appareil ne nécessite aucune maintenance particulière. Accessoires " Attention ! Si vous équipez votre appareil ultérieurement avec du matériel complémentaire (relais, entrée universelle supplémentaire et autre sortie analogique), il faut effectuer un test de hardware interne à l'aide du logiciel de l'appareil. Ceci est effectué à l'aide de la fonction Verify HW set dans le menu Expert É...

  • Page 37: Suppression Des Défauts

    RIA45 Suppression des défauts Suppression des défauts Pour vous aider lors de la suppression de défauts, nous vous donnons dans la suite un aperçu des différentes causes possibles. Recherche des défauts Danger ! Pour le diagnostic de défaut, l'appareil ne doit pas être utilisé ouvert !

  • Page 38: Pièces De Rechange

    Pièces de rechange de l'indicateur de process Pos. Désignation Réf. Face avant appareil avec pellicule (y compris clavier) RIA45X-DA Joint RIA45 71069922 Couvercle bornes Ex RIA45 71069920 CPU avec affichage DEL RIA45C-AA Carte principale Carte principale 20-250VDC/AC, non Ex RIA45X-NA Carte principale 20-250VDC/AC, Ex...

  • Page 39: Retour De Matériel

    RIA45 Suppression des défauts Pos. Désignation Réf. Cartes entrées multifonctions Carte entrée multifonctions pour voie 2, non Ex RIA45X-IA Carte entrée multifonctions pour voie 2, Ex RIA45X-IB Carte relais avec 2 relais de seuil RIA45X-RA Châssis de fixation 71069917 Borne 3 broches...

  • Page 40: Caractéristiques Techniques

    Caractéristiques techniques RIA45 Caractéristiques techniques 10.0.1 Grandeurs d'entrée Entrées Une ou deux entrées universelles Grandeur de mesure Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4...20 mA +10% dépassement • Courant de court-circuit : max. 150 mA •...
  • Page 41 RIA45 Caractéristiques techniques 10.0.2 Grandeurs de sortie Signal de sortie Une ou deux sorties analogiques, galvaniquement séparées Sortie courant/tension Sortie courant : • 0/4...20 mA • Dépassement jusqu'à 22 mA Tension : • 0…10 V, 2…10 V, 0…5 V, 1…5 V •...
  • Page 42 Caractéristiques techniques RIA45 10.0.3 Plan d'occupation des bornes Raccordement électrique a0010228 Fig. 15 : Occupation des bornes de l'indicateur de process Tension d'alimentation Réseau 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz Consommation max. 14 VA / 6,4 W Données de raccordement...
  • Page 43 RIA45 Caractéristiques techniques 10.0.4 Précision de mesure Conditions de référence Tension d'alimentation : 230 V AC, 50/60 Hz Température ambiante : 25 °C ± 5 °C (77 °F ± 9 °F) Hygrométrie : 20 %...60 % humidité relative Ecart de mesure Entrée universelle :...
  • Page 44 Caractéristiques techniques RIA45 Sortie analogique : Courant 0/4...20 mA, dépassement jusqu'à ± 0,05% P.E. 22 mA 500 Ω Charge max. Inductance max. 10 mH 10 μF Capacité max. 10 mVpp pour 500 Ω, fréquence < 50 kHz Ondulation max. Tension 0...10 V, 2...10 V...
  • Page 45 RIA45 Caractéristiques techniques 10.0.6 Construction Forme, dimensions a0010208 Fig. 16 : Dimensions de l'indicateur de process a0010351 Fig. 17 : Découpe d'armoire Poids env. 300 g (10,6 oz) Matériaux • Boîtier : matière synthétique PC-GF10 Bornes de raccordement Bornes à ressort embrochables, 2,5 mm (14 AWG) ;...
  • Page 46 Caractéristiques techniques RIA45 10.0.7 Niveau d'affichage et de commande Eléments d'affichage a0010223 Fig. 18 : Afficheur de l'indicateur de process 1 : Affichage de la voie : 1 : Entrée analogique 1 ; 2 : Entrée analogique 2 ; 1M : Valeur calculée 1 ; 2M : Valeur calculée 2 2 : Affichage matriciel pour TAG, bargraph, unité...
  • Page 47 10.0.8 Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 48: Annexe

    Annexe RIA45 Annexe Dans les tableaux suivants, vous trouverez tous les paramètres disponibles dans le menu de configuration. Les valeurs préréglées en usine sont indiquées en gras. 11.1 Explications complémentaires pour les applications pression différentielle en mesure de niveau Des capteurs de pression sont raccordés aux deux entrées universelles.
  • Page 49 RIA45 Annexe Facteurs de conversion des différentes unités de pression Pascal Atmosphère Atmosphère Torr Livre-force par technique physique pouce au carré (Pa) (bar) (at) (atm) (torr) (psi) ≡ 1 N/m ≡ 1 Mdyn/cm ≡ 1 kp/cm ≡ 1 pSTP ≡ 1 mmHg ≡...
  • Page 50 Annexe RIA45 2ème étape de calcul : Calcul du volume à partir de la hauteur A partir de la linéarisation de la hauteur calculée, il est possible d'établir le volume. Ceci est réalisé en affectant à chaque valeur de hauteur une valeur de volume en fonction de la géométrie de la cuve.

  • Page 51: Menu Display

    RIA45 Annexe 11.2 Menu Display Menu Display AI1 Minmax-reset Remet à zéro les valeurs min. et max. de l'entrée analogique 1. Uniquement disponible si on a réglé "Yes" dans le menu Expert > Analog in 1 > Allow reset. AI2 Minmax-reset Remet à...

  • Page 52: Menu Setup

    Annexe RIA45 11.3 Menu Setup Menu Setup Application 1-channel Réglage de l'application pour l'indicateur de process. 2-channel 2-channel est le réglage par défaut pour les appareils 2 voies, 1-channel pour les Diff pressure appareils monovoie. AI1 Lower range Valeur chiffrée Réglage du seuil inférieur de la gamme de mesure sur voie analogique 2...
  • Page 53 RIA45 Annexe Menu Setup Signal range 4-20mA, 4-20mA squar, Réglage du signal d'entrée. Les options pouvant être sélectionnées dépendent du 0-20mA, 0-20mA squar, réglage de "Signal type". 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V,...
  • Page 54 Annexe RIA45 Menu Setup Signal range 4-20mA, 4-20mA squar, Réglage du signal d'entrée. Les options pouvant être sélectionnées dépendent du 0-20mA, 0-20mA squar, réglage de "Signal type". 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V,...
  • Page 55 RIA45 Annexe Menu Setup Unit Texte libre, max. 5 digits Unité de la voie Bar 0% Valeur chiffrée Réglage valeur 0% pour le bargraph Bar 100% Valeur chiffrée Réglage valeur 100% pour le bargraph Factor Valeur chiffrée Réglage facteur pour valeur calculée Offset Valeur chiffrée...
  • Page 56 Annexe RIA45 Menu Setup Analog Out 1 Assignment Sélection de la source du signal de sortie Analog 1 Analog 2 Calc Val 1 Calc Val 2 Signal type 4-20mA Sélection du type du signal de sortie 0-20mA 0-10V 2-10V 0-5V...

  • Page 57: Menu Diagnostics

    RIA45 Annexe Menu Setup Function Fonction du relais Gradient Inband Outband Setpoint Valeur chiffrée Seuil de commutation du relais Setpoint 2 Valeur chiffrée Second seuil de commutation du relais Seulement pour les fonctions Inband et Outband. Time base 0-60 Base de temps pour analyse de gradient en secondes Visible uniquement pour "Function"...

  • Page 58: Menu Expert

    Annexe RIA45 11.5 Menu Expert En plus des paramètres disponibles dans le menu Setup, on dispose des paramètres suivants dans le mode Expert : Menu Expert Direct access Code à 4 digits System Save user setup Sélectionner ‘Yes’ pour mémoriser tous les réglages d'appareil actuels.
  • Page 59 RIA45 Annexe Menu Expert Namur NE 43 Réglage si mode défaut selon NAMUR NE 43. Open circ detect Réglage de la reconnaissance de Seulement visible si la gamme rupture de ligne. de signal réglée est de 1-5 V. Allow reset Réglage si les valeurs min./max.
  • Page 60 Annexe RIA45 Menu Expert Allow reset Réglage si les valeurs min./max. mémorisées peuvent être remise à zéro dans le menu Display sans entrée du UserCode évent. réglé. Calc value 2 Decimal places XXXXX Réglage du nombre de décimales pour XXXX.X l'affichage XXX.XX...

  • Page 61: Index

    RIA45 Index Index Application pression différentielle ....20 Mémoire Min/Max ......33 Autodiagnostic .
  • Page 62 www.endress.com/worldwide BA272R/14/fr/11.09 FM+SGML6.0 ProMoDo...
