Page 1

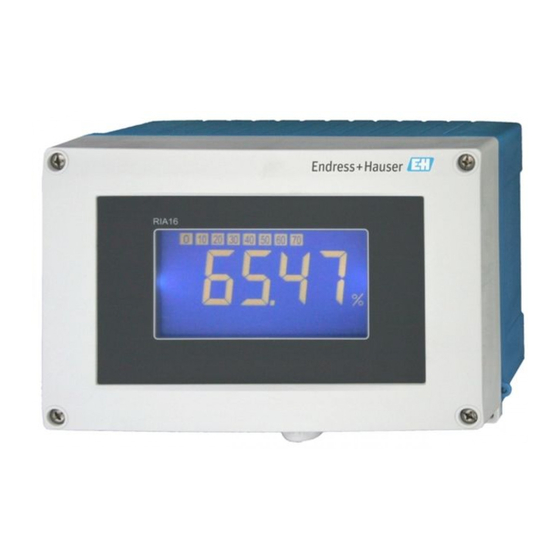

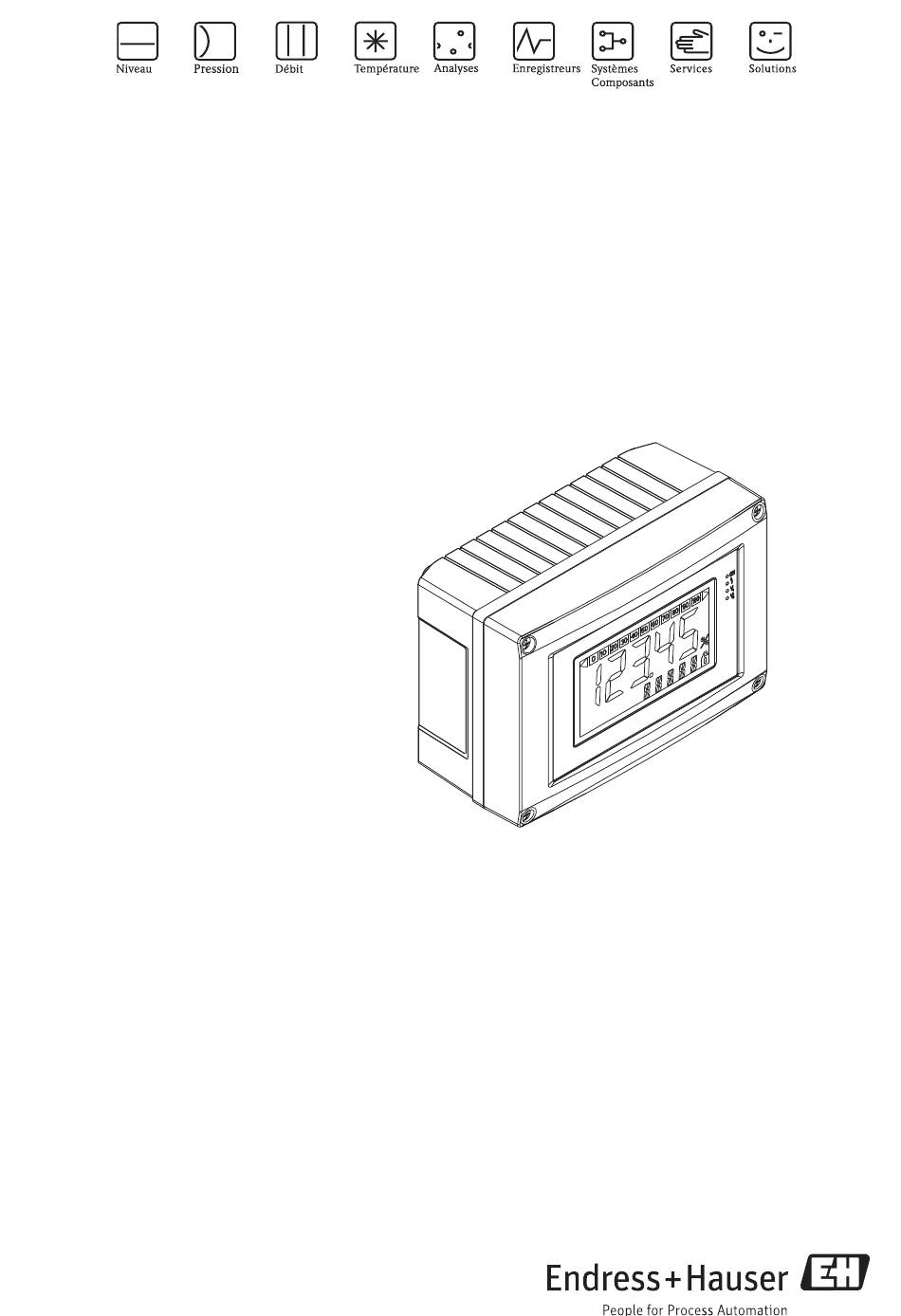

Manuel de mise en service RIA16 Indicateur de terrain BA00280R/14/FR/01.11 Version de software 01.00.xx...
Page 2
RIA16 Aperçu Pour une mise en service rapide et simple : ä 4 Conseils de sécurité Æ ä 7 Montage Æ ä 10 Câblage Æ ä 13 Eléments d'affichage et de commande Æ ä 17...
Conseils de sécurité RIA16 Conseils de sécurité Utilisation conforme • L'appareil est un indicateur de terrain configurable avec une entrée capteur. • L'appareil est prévu pour un montage sur le terrain. • Le fabricant ne peut être tenu pour responsable en cas de dommages résultant d'une utilisation non conforme.
RIA16 Conseils de sécurité Symboles de sécurité Les conseils de sécurité figurant dans le présent manuel sont mis en évidence à l'aide des symboles suivants : Danger ! Ce symbole signale les actions ou procédures risquant d'entraîner des dommages corporels, un risque pour la sécurité...
Identification RIA16 Identification Désignation de l'appareil 2.1.1 Plaque signalétique Le bon appareil ? Comparez la référence sur la plaque signalétique de l'appareil à celle indiquée sur le bon de livraison. RIA16 Made in Germany 2009 D-87484 Nesselwang Order code: RIA16-xxxxxxx...
RIA16 Principe de fonctionnement et construction Principe de fonctionnement et construction L'indicateur de terrain est intégré directement dans la boucle de courant 4 - 20 mA. L'énergie requise provient de la boucle de mesure. L'appareil reçoit une valeur mesurée analogique et l'affiche sur un afficheur LCD distinctement lisible.
Montage RIA16 4.2.1 Dimensions a0011162 Fig. 2 : Dimensions de l'indicateur de terrain ; dimensions en mm (dimensions en inches entre parenthèses) Perçage pour montage mural direct ou sur plaque de montage optionnelle avec 4 vis 5 mm (0,2") 4.2.2 Emplacement de montage Vous trouverez des informations concernant les conditions requises à...
RIA16 Montage 4.3.2 Montage sur tube Le support de montage est adapté aux tubes de diamètre entre 25,4…127 mm (1…5 in). Le kit de montage comprend la plaque de montage (pos. 1), 2 colliers métalliques (pos. 2) et 4 vis (pos. 3) (...
Lors du raccordement d'appareils certifiés Ex, tenez compte des instructions et des schémas de raccordement des documentations Ex spécifiques complémentaires au présent manuel de mise en service. Pour toute question, veuillez contacter votre agence Endress+Hauser. En premier lieu, ouvrez le boîtier de l'indicateur de terrain : a0011271 Fig.
RIA16 Câblage Câblage rapide Occupation des bornes actif Bornes 2 et 3 Collecteur ouvert + - 1a1b passif 1a 1b 1a 1b Alimentation de Alimentation de transmetteur transmetteur a0011165-de Fig. 7 : Occupation des bornes Borne Occupation des bornes Entrée et sortie Signal de mesure (+) 4…20 mA...
Câblage RIA16 Raccordement électrique Aussi bien l'occupation des bornes que les charges de connexion de l'indicateur de terrain correspondent à celles de la version Ex. L'appareil n'est prévu que pour fonctionner dans un circuit de mesure 4 - 20 mA. Il faut une compensation de potentiel le long des circuits (dans et en dehors de la zone explosible).
RIA16 Configuration de l'indicateur de terrain Configuration de l'indicateur de terrain Eléments d'affichage et de configuration 6.1.1 Affichage a0011163 Fig. 8 : Afficheur LCD de l'indicateur de terrain 6.1.2 Symboles affichés Affichage du bargraph Indicateur du dépassement de la limite inférieure de la gamme de mesure Indicateur du dépassement de la limite supérieure de la gamme de mesure...
Configuration de l'indicateur de terrain RIA16 6.2.1 Navigation Les champs de configuration sont répartis en 2 niveaux. Menu : Dans le niveau Menu, différentes options peuvent être sélectionnées. Chaque option de menu est un groupement de fonctions associées. Fonction : Une fonction est à considérer comme un groupement de paramètres. Les fonctions servent à...
RIA16 Configuration de l'indicateur de terrain Matrice de programmation Menu Fonction Fonction Fonction Paramètres Défaut / Paramètres Défaut / Paramètres Défaut / sélection sélection sélection Entrée Courbe Amortissement signal Signe décimal val. mesurée analogique CURV DAMP DI DP INPUT Linéaire LINAR 0 à...
Configuration de l'indicateur de terrain RIA16 Configuration via interface et logiciel de configuration PC FieldCare Device Setup Danger ! La configuration doit se faire hors de la zone explosible. " Attention ! Pendant le paramétrage avec FieldCare, l'appareil peut adopter des états non définis ! Ceci peut entraîner la commutation involontaire de sorties et relais.
RIA16 Configuration de l'appareil Configuration de l'appareil Description des fonctions Le tableau suivant liste les menus disponibles pour l'indicateur de terrain. Vous trouverez une description détaillée dans les chapitres indiqués. Chapitre Fonction Représentation sur l'afficheur Chap. 7.1 Traitement des données INPUT Chap.
Configuration de l'appareil RIA16 Affichage (DISPL) 7.2.1 Dimension DIM É Sélection : NO, °C, K, °F, % ou TEXT Vous pouvez sélectionner l'une des unités enregistrées (°C, K, °F, %). Vous pouvez également configurer n'importe quelle unité sur l'affichage 14 segments (TEXT).
RIA16 Configuration de l'appareil Seuils (LIMIT) En cas de dépassement de seuil ou de défaut, la sortie OC est mise hors tension selon le principe du courant de repos. En cas de dépassement du seuil MIN (seuil inférieur), "LIMIN" s'affiche sur l'afficheur 14 segments et en cas de dépassement de seuil MAX (seuil supérieur), "LIMAX"...
Configuration de l'appareil RIA16 7.4.2 Informations du programme Désignation Description Nom du programme "PNAME" Affiche l'identification du logiciel chargé dans l'appareil (7 caractères) Remarque ! L'affichage ne peut pas être modifié Version software "FWVER" Affiche la version du software chargé dans l'appareil (8 caractères) Remarque ! L'affichage ne peut pas être modifié...
RIA16 Configuration de l'appareil Niveau service (SERV) Ce niveau ne peut être sélectionné qu'après entrée du code service (disponible uniquement pour les techniciens de maintenance). 7.5.1 Remise à zéro des réglages (PRSET) PRSET - effectuer la remise à zéro Le Service a la possibilité de restaurer les réglages par défaut.
Mise en service RIA16 Mise en service Contrôle du montage et du fonctionnement Vérifiez que tous les câbles sont fermement raccordés. L'appareil est à présent opérationnel. Pendant l'initialisation de l'appareil, tous les segments sont affichés pendant env. 1 seconde. "...
Suppression des défauts RIA16 Suppression des défauts Pour vous aider lors de la suppression de défauts, nous vous donnons dans la suite un aperçu des différentes causes possibles. 11.1 Recherche des défauts Danger ! Dans le cas d'appareils Ex, il n'est pas possible de réaliser un diagnostic d'erreur sur un appareil ouvert car sinon la protection ATEX ne peut plus être garantie.
RIA16 Suppression des défauts 11.3 Pièces de rechange Boîtier aluminium / aluminum housing Boîtier en matière synthétique / plastic housing a0012119 Fig. 13 : Pièces de rechange de l'indicateur de terrain Pos. Référence Désignation RIA16X-GB Face avant métallique avec pellicule + verre (avec joints et cadre de fixation) RIA16X-GA Face avant synthétique avec pellicule...
Caractéristiques techniques RIA16 11.4 Retour de matériel En cas de réutilisation ultérieure ou de réparation, il convient d'emballer l'appareil pour le protéger ; l'emballage d'origine offre une protection optimale. Les réparations ne doivent être effectuées que par le service après-vente de votre fournisseur ou par un personnel spécialisé. En cas de retour pour réparation, veuillez joindre une note décrivant le défaut constaté.
RIA16 Caractéristiques techniques 12.0.4 Précision de mesure Conditions de référence T= 25 °C (77 °F) Ecart de mesure < 0,1% de la gamme d'affichage mise à l'échelle Influence de la Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% température ambiante...
Page 28
Caractéristiques techniques RIA16 12.0.7 Construction Forme, dimensions Boîtier en matière synthétique pour applications générales ou, en option, boîtier en aluminium a0011162 Fig. 14 : Indications en mm (indications en inches entre parenthèses) Perçage pour montage mural direct ou sur plaque de montage optionnelle avec 4 vis 5 mm (0,2") Poids •...
RIA16 Caractéristiques techniques 12.0.8 Niveau d'affichage et de commande Eléments d'affichage a0011163 Fig. 15 : Afficheur LCD de l'indicateur de terrain Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos.
12.0.9 Certificats et agréments Marque CE L'appareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l'appareil a réussi les tests en y apposant le sigle CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).
