Oxymax W COS31
2. 4 Contrôle de montage
• La cellule ou le câble sont-ils endommagés ?
• La cellule est-elle montée dans une position autorisée ?
• La cellule est-elle montée dans une sonde et pas suspendue par le câble ?
• Evitez l'humidité due à la pluie en protégeant la sonde par un capot de protection.
3 Câblage
#
Danger!
• Seul un personnel qualifié est autorisé à effectuer le raccordement électrique.
• Le présent manuel aura été lu et compris, et les instructions seront respectées.
• Avant de réaliser le raccordement, assurez-vous que le câble n'est pas sous tension.

3. 1 Raccordement direct au transmetteur

3.1.1 Montage de terrain

Raccordez la cellule directement au transmetteur (COM253-WX/WS) au moyen du câble de
mesure spécial avec connecteur SXP (

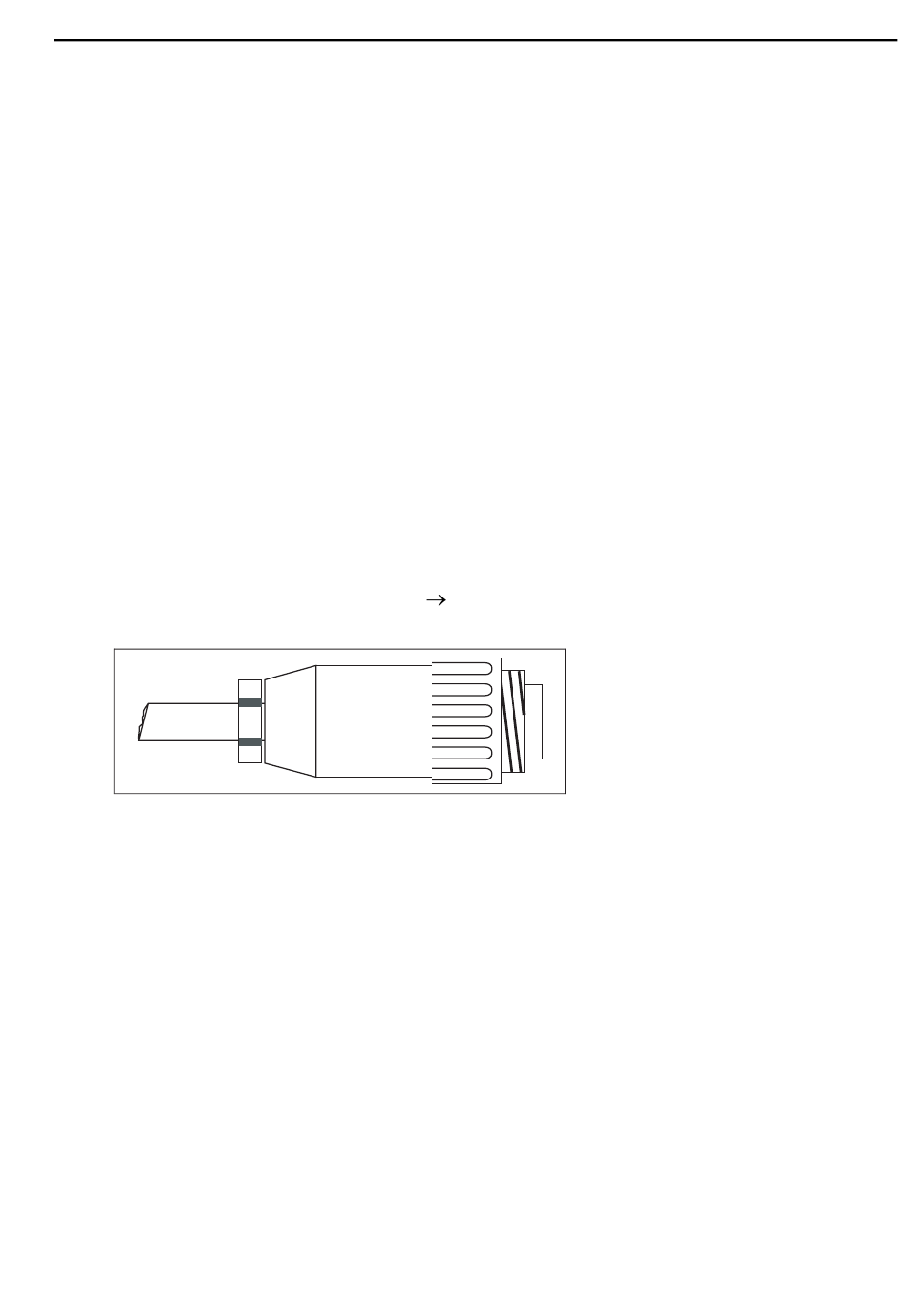

Fig. 11 : Connecteur SXP
3.1.2 Montage en façade d'armoire électrique
• Déconnectez le connecteur SXP (côté transmetteur !) du câble.
• Reportez-vous au tableau suivant pour l'affectation des câbles et les bornes de raccordement
correspondantes du Liquisys M COM223-WX/WS.
• Attention, l'affectation des câbles diffère selon la version de la cellule (câble surmoulé ou
connecteur embrochable TOP68).
Endress+Hauser
 11).
a0004118
Câblage
9
