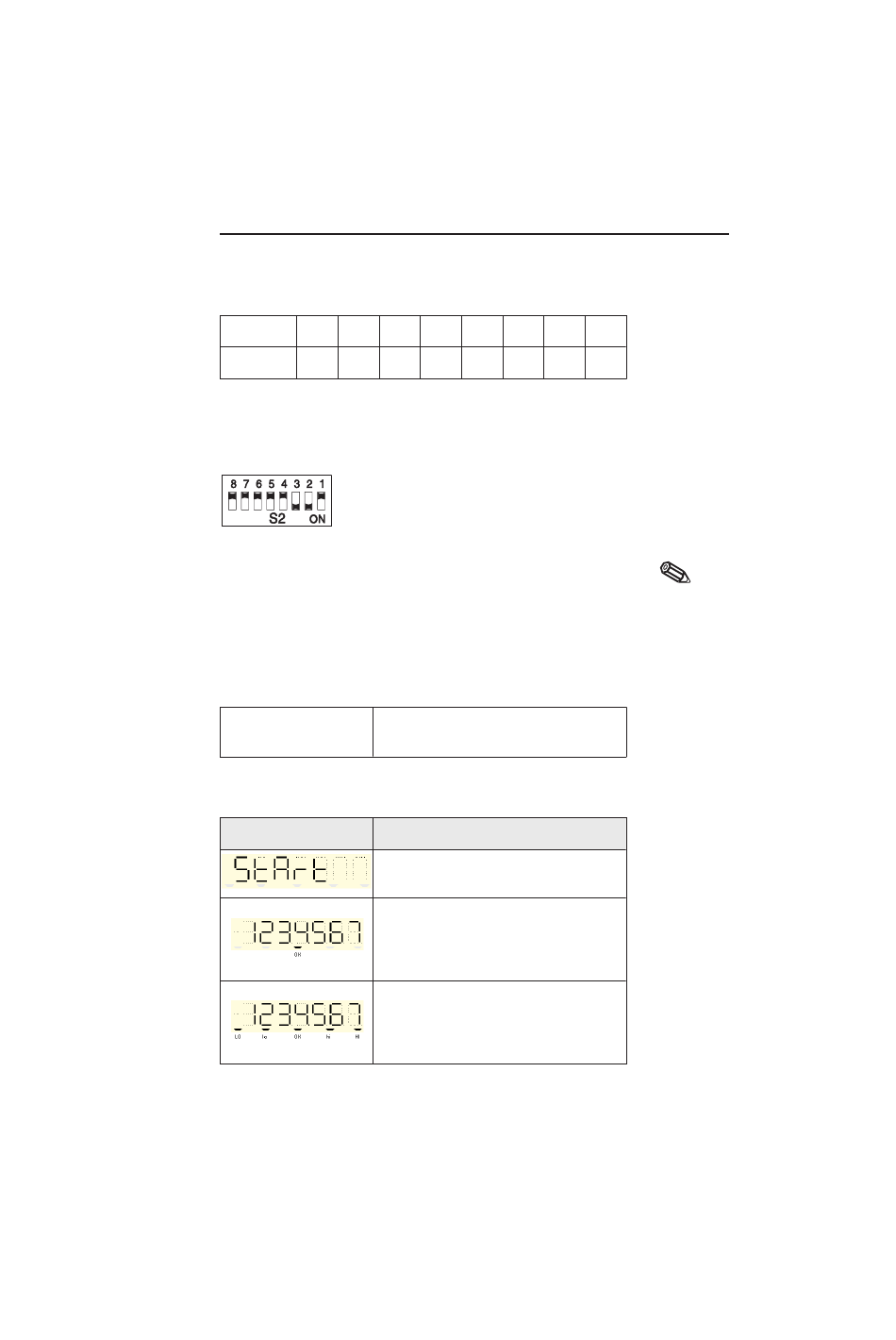

Tableau des valeurs:
S
1
2
3
1
Valeur
2
4
Exemple:
Adresse 6 correspond à une valeur de 2+4, d'où:
S2/2 ⇒ ON
S2/3 ⇒ ON (voir représentation)
Remarque: La modification du réglage des
micro-commutateurs devient active après quelques secondes
(pas de reset nécessaire).
Dans le chapitre 11.1 vous trouverez le réglage des
micro-commutateurs pour l'affichage du totalisateur du appareil
de mesure d'écoulement à l'adresse 68.
Eléments d'affichage LCD
Affichage LCD digits,
Affichage
hauteur des chiffres 7,5 mm
L'afficheur PROFIBUS PA fournit, en plus de la valeur de
process, également les informations suivantes:
Affichage
Description
Start:
Affichage après reset
Valeur de process: Nombre
(éventuellement avec signe négatif)
avec max. 3 décimales et signe OK
pour état de valeur de process OK
Valeur de process avec marques
de seuil:
Etat valeur process OK ou UNCER-
TAIN (dépassement de seuil)
[1] Dépassement de seuil à partir du profil PROFIBUS-PA V3.0 (voir aussi chap. 11.2)
6. Mise en service et utilisation
4
5
6
7
8
8
16
32
64
128
[1]
49
