Indicateur de terrain; indicateur numérique et unité de contrôle en boitier de terrain destinés à la surveillance et à la représentation de valeurs mesurées analogiques (12 pages)
Page 1

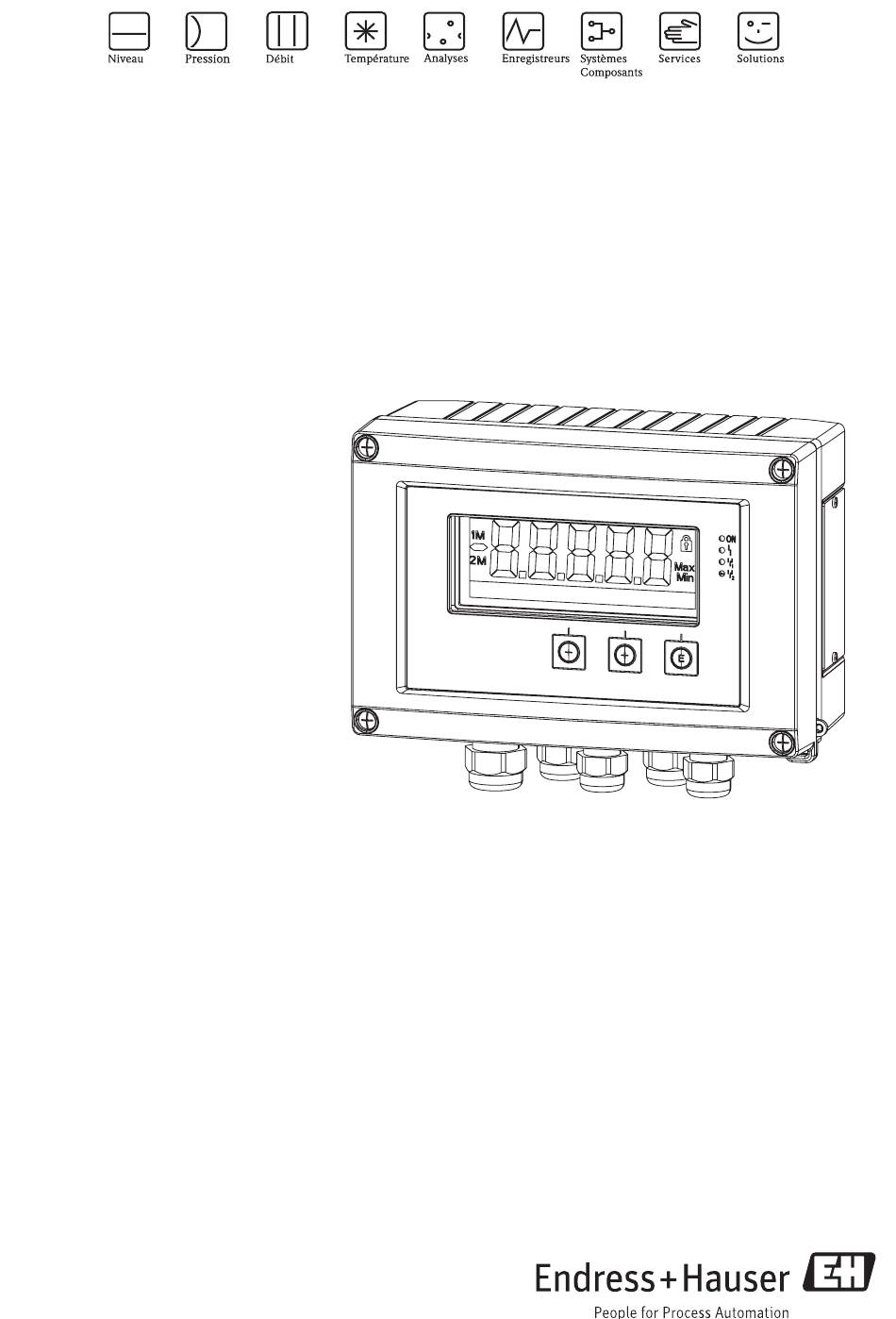

Manuel de mise en service RIA46 Indicateur de terrain BA00274R/14/FR/01.11 Version de software 1.02.xx...
Page 2
RIA46 Aperçu Pour une mise en service rapide et simple : ä4 Conseils de sécurité Æ ä7 Montage Æ ä10 Câblage Æ ä13 Eléments d'affichage et de configuration Æ ä20 Mise en service Configuration d'appareil - Explication et utilisation de toutes les fonctions configurables de l'appareil avec les gammes de valeurs et réglages correspondants.
Conseils de sécurité RIA46 Conseils de sécurité Le fonctionnement sûr et sans danger de l'indicateur de process n'est assuré que si les présentes instructions de mise en service ont été lues et si les conseils de sécurité ont été suivis.
RIA46 Conseils de sécurité Symboles de sécurité Les conseils de sécurité figurant dans le présent manuel sont mis en évidence à l'aide des symboles suivants : Danger ! Ce symbole signale les actions ou procédures risquant d'entraîner des dommages corporels, un risque pour la sécurité...
Identification RIA46 Identification Désignation de l'appareil 2.1.1 Plaque signalétique Comparez la plaque signalétique sur l'appareil avec la figure suivante : a0010756 Fig. 2 : Plaque signalétique de l'indicateur de terrain (exemple) Désignation, référence, numéro de série et n° d'identification de l'appareil Alimentation électrique...
RIA46 Montage Montage Réception, transport, stockage Les températures ambiantes et de stockage sont à respecter. Des spécifications précises se trouvent au chapitre 10 "Caractéristiques techniques". 3.1.1 Réception des marchandises A la réception de la marchandise, contrôlez les points suivants : •...
Montage RIA46 Procédure de montage L'indicateur de terrain peut être fixé directement au mur à l'aide de 4 vis 5 mm ou au moyen du set de montage optionnel sur tube ou sur mur. a0010683 Fig. 3 : Montage sur tube de l'indicateur de terrain Plaque de montage Collier métallique pour montage sur tube...
RIA46 Montage Dimensions a0010574 Fig. 5 : Dimensions de l'indicateur de terrain Perçage pour montage mural direct ou sur plaque de montage optionnelle à l'aide de 4 vis 5 mm (0.2") Contrôle du montage • Le joint est-il intact ? •...
Câblage RIA46 Câblage Danger ! Veuillez noter que le raccordement électrique doit être exclusivement effectué hors tension. " Attention ! • La liaison à la terre doit être réalisée avant toutes les autres. La rupture du câble de terre génère des dangers.
Page 11
RIA46 Câblage Aperçu des possibilités de raccordement à l'indicateur de process Occupation des bornes entrées analogiques voies 1 et 2 a0010406 Raccordement alimentation de transmetteur 2 fils 4 fils a0010407 a0010408 Raccordement entrée analogique RTD/résistance 2 fils RTD/résistance 3 fils RTD/résistance 4 fils...
Câblage RIA46 Raccordement sortie numérique Sortie numérique / collecteur ouvert a0010744 Raccordement tension d'alimentation 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz Remarque ! Dans le cas du boîtier synthétique, aucun fil de terre n'est raccordé.
RIA46 Eléments d'affichage et de configuration Eléments d'affichage et de configuration Le concept d'utilisation simple de l'appareil permet une mise en service sans manuel imprimé pour de nombreuses applications. Une configuration aisée de l'appareil est possible à l'aide du logiciel FieldCare. Il explique les différents paramètres au moyen de brefs textes d'aide.
Page 14
FieldCare selon les instructions suivantes : Installez d'abord le driver d'appareil "CDI DTMlibrary" dans FieldCare. Il se trouve dans FieldCare sous "Endress+Hauser Device DTMs È Service / Specific È CDI". Il faut ensuite actualiser le catalogue des DTM dans FieldCare. Ajoutez les DTM nouvellement installés dans le catalogue des DTM.
RIA46 Eléments d'affichage et de configuration Affichage et indication de l'état de l'appareil / LED L'indicateur de process possède un afficheur LCD rétroéclairé divisé en deux zones. La zone Segment indique la valeur mesurée de la voie ainsi que d'autres informations et alarmes.
Eléments d'affichage et de configuration RIA46 Symboles 5.3.1 Symboles d'affichage L'appareil est verrouillé / configuration verrouillée ; la configuration de l'appareil est verrouillée contre les modifications des paramètres ; l'affichage peut être modifié. Voie un (Analog in 1) Voie deux (Analog in 2) Première valeur calculée (Calc value 1)
RIA46 Eléments d'affichage et de configuration Fonctions Vous trouverez ci-dessous la liste de tous les menus avec les fonctions. Menu Display Description AI1 Min-max-reset* Remise à zéro des valeurs min/max pour Analog in 1 AI2 Min-max-reset* Remise à zéro des valeurs min/max pour Analog in 2 CV1 Min-max-reset* Remise à...
Page 18
Eléments d'affichage et de configuration RIA46 Menu Setup Description Analog in 1 Entrée analogique 1 Signal type Type de signal Signal range Gamme de signal Connection (uniquement pour Signal Type de raccordement type = RTD) Lower range Limite de gamme de mesure inférieure Upper range Limite de gamme de mesure supérieure...
Page 19
RIA46 Eléments d'affichage et de configuration Menu Setup Description Relay 2 Relais 2 Voir Relay 1 Back Retour au menu principal *) Est affiché uniquement si "Application" = "Diff pressure" a été réglé. Menu Diagnostics Description Current diagn Message de diagnostic actuel...
Mise en service RIA46 Mise en service Contrôle de l'installation et mise en service de l'appareil Il convient de s'assurer que tous les contrôles finaux ont été effectués avant de mettre l'appareil en service : • Liste de contrôle chapitre 3.5 ‘Contrôle du montage’...
RIA46 Mise en service Configuration de l'appareil Etapes de configuration : Sélection des conditions d'application (uniquement pour appareil 2 voies) ( chap. 6.4.1) Configuration de l'entrée universelle/des entrées universelles ( chap. 6.4.2) Configuration des calculs ( chap. 6.4.3) Configuration de la sortie analogique/des sorties analogiques ( chap. 6.4.4) Configuration des relais (si option sélectionnée) ;...
Page 22
Mise en service RIA46 Application pression différentielle Pour les applications de pression différentielle, l'appareil est préconfiguré de base. Après avoir effectué avec succès la configuration de l'application de pression différentielle, la différence des deux entrées est automatiquement calculée sur la base des paramètres réglés pour les entrées analogiques ainsi que des points de référence de linéarisation et le signal est linéarisé.
Page 23
RIA46 Mise en service Option de menu ‘Setup’ Setup È Application È Diff pressure Préréglé par le pack application Sous-menu Configuration entrées analogiques ‘AI1 Lower range’ : début de la gamme de mesure, entrée analogique 1 È Signal : ‘Current’ (courant) (correspond à...
Page 24
Mise en service RIA46 Setup Analog in 1 Analog in 2 Current (courant) Voltage (tension) RTD (thermorésistance) TC (thermocouple) Désactivation de l'entrée Signal range Gamme de signal (voir caractéristiques techniques) ; début et fin de la gamme de mesure définies par le type sélectionné...
Page 25
RIA46 Mise en service 6.4.3 Etape 3 : Configuration des calculs Pour les calculs, on dispose d'une ou de deux voies avec les fonctions suivantes : Setup Calc value 1 Calc value 2 • Désactivé • Désactivé • Somme (AI1+AI2) •...
Page 26
Mise en service RIA46 6.4.5 Etape 5 : Configuration des relais, affectation et surveillance des seuils L'appareil dispose en option de deux relais avec seuils qui sont désactivés et qui peuvent être affectés au signal d'entrée ou à la valeur linéarisée de l'entrée analogique 1 ou 2 ou aux valeurs calculées.
Page 27
RIA46 Mise en service Modes de fonctionnement Aucune action n'est déclenchée. La sortie affectée se trouve toujours dans le mode de fonctionnement normal. Min (seuil bas) Le seuil est actif lorsque la valeur réglée est dépassée par défaut. Le relais retrouve son état initial lorsque le seuil y compris la valeur d'hystérésis est dépassé...
Page 28
Mise en service RIA46 Gradient Le mode de fonctionnement "Gradient" sert à la surveillance de la modification du signal d'entrée dans le temps. L'alarme est déclenchée lorsque la valeur mesurée atteint ou dépasse par excès la valeur réglée. Lorsque l'utilisateur règle une valeur positive, le seuil est surveillé quant à l'augmentation du gradient.
Page 29
RIA46 Mise en service Inband Le seuil est dépassé lorsque la valeur mesurée à vérifier dépasse par excès ou par défaut une bande prédéterminée min - max. L'hystérésis apparaît à l'intérieur de la bande. Valeur mesurée Hystérésis Valeur de seuil Hystérésis...
Page 30
Mise en service RIA46 6.4.6 Etape 6 : Configuration d'appareil avancée (protection de l'accès/code, sauvegarde de la configuration actuelle) Protection de l'accès La protection de l'accès verrouille tous les paramètres modifiables, c'est-à-dire que la configuration est seulement accessible après entrée du code utilisateur à 4 chiffres.
Page 31
RIA46 Mise en service Remarque ! Si plusieurs voies sont actives, l'appareil commute automatiquement entre les voies réglées. Les voies non activées, les valeurs calculées ainsi que les valeurs min. et max. sont interrogées manuellement en appuyant sur les touches ‘+’ et ‘-’ ; elles apparaissent pendant 5 secondes dans l'affichage.
Page 32
Mise en service RIA46 6.4.9 Menu Expert Le mode expert est activé en appuyant sur ‘E’ È ‘Expert’ Le menu expert offre des réglages d'appareil avancés permettant d'adapter l'appareil de manière optimale aux conditions de l'application. L'accès au menu expert exige l'entrée d'un code d'accès. Celui-ci est réglé en usine sur "0000".
Page 33
RIA46 Mise en service Namur NE43 Uniquement pour 4...20 mA. La valeur mesurée ainsi que le câblage sont surveillés selon les recommandations de NAMUR NE43. Voir ä35. Valeur par défaut : activé Open circ detect Uniquement pour 1-5 V. Surveillance de la rupture de ligne de l'entrée.
Mise en service RIA46 Diagnostics Verify HW set Après une mise à jour du hardware de l'afficheur (par ex. relais supplémentaires, entrées universelles), il convient de procéder à une vérification c'est-à-dire un contrôle du hardware par le firmware intégré à l'appareil.
Page 35
RIA46 Mise en service • Commutation automatique entre les voies actives et l'affichage de défaut Des conseils pour la recherche de défaut et une liste de tous les messages erreur se trouvent au chapitre 9 'Suppression de défaut'. Limites de gamme de mesure...
Page 36
Mise en service RIA46 6.5.4 Mémorisation de résultats de diagnostic/alarmes et défauts Les résultats de diagnostic comme les alarmes et les défauts sont mémorisés dans l'appareil dès qu'un nouveau défaut ou un changement de statut apparaît. Les événements mémorisés sont écrits cycliquement toutes les 30 minutes dans la mémoire non volatile de l'appareil.
Suppression des défauts RIA46 Suppression des défauts Pour vous aider lors de la suppression de défauts, nous vous donnons dans la suite un aperçu des différentes causes possibles. " Attention ! Si vous équipez votre appareil ultérieurement avec du matériel complémentaire (relais, entrée universelle supplémentaire et autre sortie analogique), il faut effectuer un test de hardware interne...
Page 39
RIA46 Suppression des défauts Code erreur Signification Suppression F261 Défaut : convertisseur N/A voie 2 En informer le service d'assistance technique. F261 Défaut : identifiant appareil invalide En informer le service d'assistance technique. F281 Phase d'initialisation En informer le service d'assistance technique.
Suppression des défauts RIA46 Pièces de rechange Boîtier aluminium RIA46 Boîtier synthétique RIA46 a0011204-de Fig. 16 : Pièces de rechange de l'indicateur de process N° position Désignation Référence Face avant métallique y compris pellicule et verre RIA46X-GB Face avant synthétique avec pellicule RIA46X-GA Partie inférieure métallique (filetage métrique)
RIA46 Suppression des défauts N° position Désignation Référence Carte mère 24-230V (-20% +10%) 1 voie sans relais non EX RIA46X-NA Carte mère 24-230V (-20% +10%) 1 voie sans relais EX RIA46X-NB Carte mère 24-230V (-20% +10%) 1 voie avec relais non EX RIA46X-NC Carte mère 24-230V (-20% +10%) 1 voie avec relais EX...
Caractéristiques techniques RIA46 Caractéristiques techniques 10.0.1 Grandeurs d'entrée Entrées Une ou deux entrées universelles Grandeur de mesure Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4...20 mA +10% dépassement • Courant de court-circuit : max. 150 mA •...
Page 43
RIA46 Caractéristiques techniques 10.0.2 Grandeurs de sortie Signal de sortie Une ou deux sorties analogiques, galvaniquement séparées Sortie courant/tension Sortie courant : • 0/4...20 mA • Dépassement jusqu'à 22 mA Tension : • 0…10 V, 2…10 V, 0…5 V, 1…5 V •...
Page 44
Caractéristiques techniques RIA46 10.0.3 Plan d'occupation des bornes Raccordement électrique a0010685 Fig. 17 : Occupation des bornes de l'indicateur de terrain Prise de raccordement câble interface Raccordement tension d'alimentation Raccordement relais 1 (en option) Raccordement relais 2 (en option) Raccordement sortie analogique et état Raccordement entrée analogique 1...
Page 45
RIA46 Caractéristiques techniques 10.0.4 Précision de mesure Conditions de référence Tension d'alimentation : 230 V AC, 50/60 Hz Température ambiante : 25 °C ± 5 °C (77 °F ± 9 °F) Hygrométrie : 20 %...60 % humidité relative Ecart de mesure Entrée universelle :...
Page 47
RIA46 Caractéristiques techniques Condensation Admissible Compatibilité électromagnétique (CEM) • Résistivité : selon CEI 61326 environnement industriel / NAMUR NE 21 • Emissivité : selon CEI 61326 classe A 10.0.6 Construction Forme, dimensions a0010574 Fig. 18 : Dimensions de l'indicateur de process Perçage pour montage mural direct ou sur plaque de montage optionnelle avec 4 vis 5 mm (0.2")
Page 48
Caractéristiques techniques RIA46 10.0.7 Niveau d'affichage et de commande Eléments d'affichage a0010575 Fig. 19 : Afficheur de l'indicateur de process 1 : Indication de la voie : 1 : Entrée analogique 1 ; 2 : Entrée analogique 2 ; 1M : Valeur calculée 1 ; 2M : Valeur calculée 2 2 : Affichage matriciel pour TAG, bargraph, unité...
Page 49
10.0.8 Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme que l'appareil a réussi les tests en y apposant le sigle CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).
Annexe RIA46 Annexe Dans les tableaux suivants, vous trouverez tous les paramètres disponibles dans le menu de configuration. Les valeurs préréglées en usine sont indiquées en gras. 11.1 Explications complémentaires pour les applications pression différentielle en mesure de niveau Des capteurs de pression sont raccordés aux deux entrées universelles.
Page 51
RIA46 Annexe Facteurs de conversion des différentes unités de pression Pascal Atmosphère Atmosphère Torr Livre-force par technique physique pouce au carré (Pa) (bar) (at) (atm) (torr) (psi) 1 N/m 1 Mdyn/cm 1 kp/cm 1 pSTP 1 mmHg ...
Annexe RIA46 2ème étape de calcul : Calcul du volume à partir de la hauteur A partir de la linéarisation de la hauteur calculée, il est possible d'établir le volume. Ceci est réalisé en affectant à chaque valeur de hauteur une valeur de volume en fonction de la géométrie de la cuve.
RIA46 Annexe 11.3 Menu Setup Menu Setup Application 1-channel Réglage de l'application pour l'indicateur de process. 2-channel 2-channel est le réglage par défaut pour les appareils 2 voies, 1-channel pour les Diff pressure appareils monovoie. AI1 Lower range Valeur numérique Réglage du seuil inférieur de la gamme de mesure sur voie analogique 2...
Page 54
Annexe RIA46 Menu Setup Signal range 4-20mA, 4-20mA squar, Réglage du signal d'entrée. Les options pouvant être sélectionnées dépendent du 0-20mA, 0-20mA squar, réglage de "Signal type". 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V,...
Page 55
RIA46 Annexe Menu Setup Signal range 4-20mA, 4-20mA squar, Réglage du signal d'entrée. Les options pouvant être sélectionnées dépendent du 0-20mA, 0-20mA squar, réglage de "Signal type". 0-10V, 0-10V squar, 0-5V, 2-10V, 1-5V, 1-5V squar, 0-1V, 0-1V squar, +/- 1V,...
Page 56
Annexe RIA46 Menu Setup Unit Texte libre, max. 5 Unité de la voie caractères Bar 0% Valeur numérique Réglage valeur 0% pour le bargraph Bar 100% Valeur numérique Réglage valeur 100% pour le bargraph Factor Valeur numérique Réglage facteur pour valeur calculée Offset Valeur numérique...
Page 57
RIA46 Annexe Menu Setup Res minmax Remise à zéro des valeurs min/max mémorisées. Analog Out 1 Assignment Sélection de la source du signal de sortie Analog 1 Analog 2 Calc Val 1 Calc Val 2 Signal type 4-20mA Sélection du type du signal de sortie...
Annexe RIA46 Menu Setup Function Fonction du relais Gradient Inband Outband Setpoint Valeur numérique Seuil de commutation du relais Setpoint 2 Valeur numérique Second seuil de commutation du relais Seulement pour les fonctions Inband et Outband. Time base 0-60 Base de temps pour analyse de gradient en secondes Visible uniquement pour "Function"...
Page 59
RIA46 Annexe Menu Expert Bar 100% Valeur numérique Réglage valeur 100% pour le bargraph Decimal places XXXXX Réglage du nombre de décimales pour XXXX.X l'affichage XXX.XX XX.XXX X.XXXX Damping Valeur numérique Réglage de l'amortissement du signal 0,0 pour courant/tension d'entrée. Entrée en pas de 0,1 s de 1,0 pour entrées température...
Page 60
Annexe RIA46 Menu Expert Output Analog Out 1 Failure mode Réglage du mode défaut. Min : en cas de défaut, la valeur Fixed value minimale sauvegardée est délivrée. Max : en cas de défaut, la valeur maximale sauvegardée est délivrée.
Page 61
RIA46 Annexe Menu Expert Allow reset Réglage si les valeurs min./max. mémorisées peuvent être remise à zéro dans le menu Display sans entrée du UserCode évent. réglé. Diagnostics Verify HW set Vérification du hardware de l'appareil. Simulation Simulation AO1 Simulation sortie analogique 1.
