Information technique
RIA452

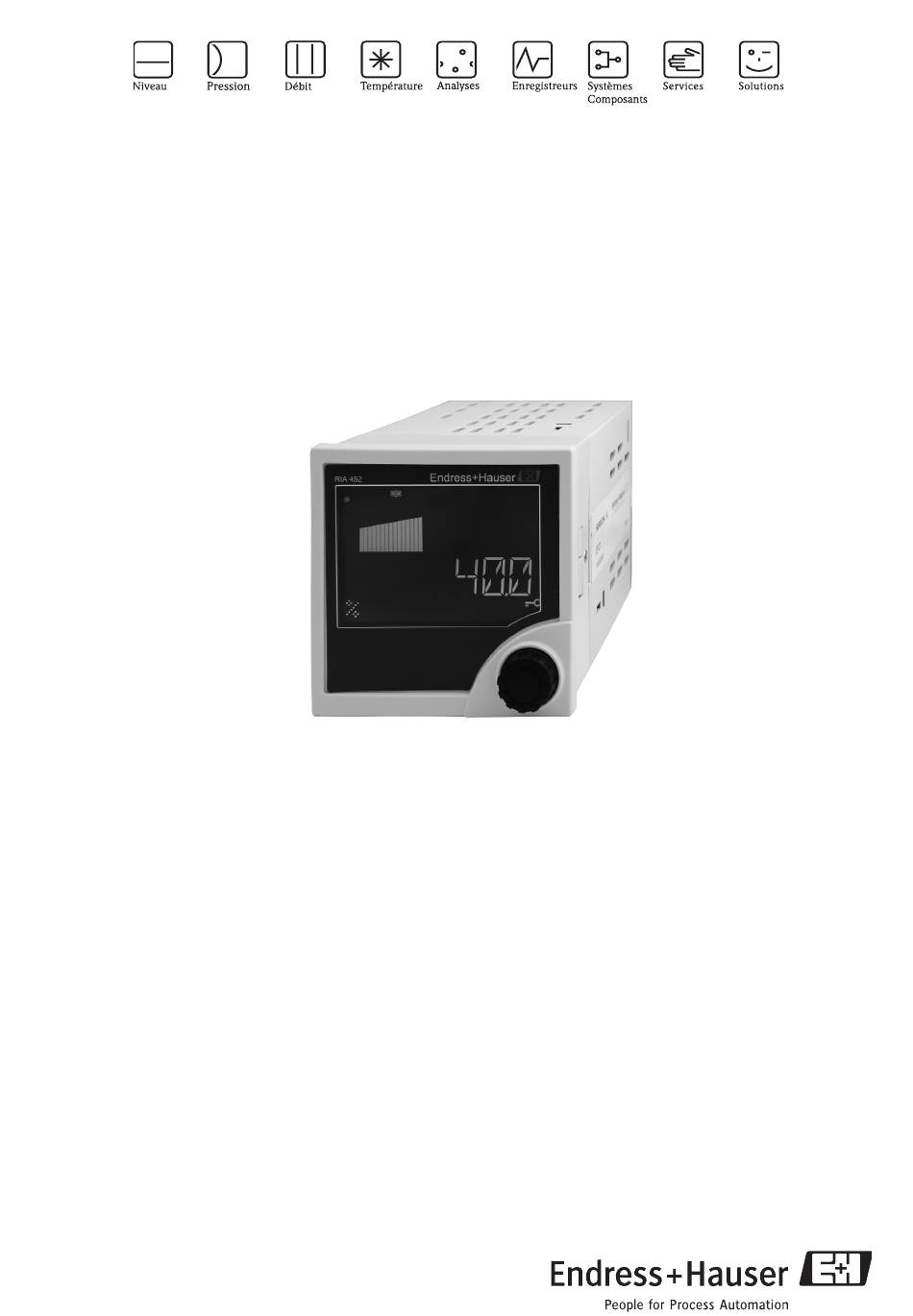

Indicateur de process numérique pour montage encastré.
Destiné à la surveillance et à l'affichage de valeurs mesurées
analogiques avec fonctions de commande de pompes, de batching
et de calcul de débit
Domaines d'application
• Eau/eaux usées
• Energie
• Matières premières
• Industrie chimique
• Industrie agroalimentaire
4 â Ó
0 2 1
TI113R/14/fr/12.09
Principaux avantages
• Affichage LCD 7 digits 14 segments
• Multicolore
• Bargraph grand format avec dépassement positif ou
négatif
• Entrée à sécurité intrinsèque avec alimentation de
transmetteur
• Entrées état numériques pour la surveillance de
pompes
• Entrée universelle
• Jusqu'à 8 relais
• Mémorisation des valeurs min/max
• Fonctions de commande de pompes
• Fonctions batching
• Mesure de débit dans des caniveaux ouverts ou
déversoirs
• Tableau de linéarisation avec 32 points de référence
• Sortie analogique
• Sortie impulsion avec intégration
• Configuration par bouton-poussoir rotatif
• Unités librement programmables
• Paramétrage via interface et logiciel de configuration
®
ReadWin
2000
• Linéarisation de cuve via ReadWin
®
2000

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA452

Sommaire des Matières pour Endress+Hauser RIA452

  • Page 1 Information technique RIA452 Indicateur de process numérique pour montage encastré. Destiné à la surveillance et à l'affichage de valeurs mesurées analogiques avec fonctions de commande de pompes, de batching et de calcul de débit Domaines d'application Principaux avantages • Eau/eaux usées •...

  • Page 2: Principe De Fonctionnement Et Construction

    D'autres fonctions des relais sont les défauts de capteur et d'appareil, le batching et la commande de pompe (par ex. commande alternée de pompe). Par ailleurs, le RIA452 peut être utilisé comme compteur de présélection pour la mesure de débit en caniveaux ouverts et déversoirs.
  • Page 3 RIA452 Linéarisation Les courbes de débit suivantes pour les caniveaux ouverts et déversoirs sont mémorisées : • Canal Khafagi-Venturi • Canal ISO-Venturi • Canal BST -Venturi • Canal Parshall • Canal Palmer-Bowlus • Déversoir rectangulaire • Déversoir rectangulaire avec restriction •...

  • Page 4: Grandeurs D'entrée

    RIA452 Grandeurs d'entrée Grandeur de mesure Courant (standard) Entrées numériques (standard) Courant/tension, résistance, thermorésistances, thermocouples (option entrée universelle) Gammes de mesure Entrée courant : • 0/4...20 mA +10% de dépassement, 0...5 mA • Courant de court-circuit : max. 150 mA •...

  • Page 5: Grandeurs De Sortie

    RIA452 Grandeurs de sortie Signal de sortie Relais, alimentation de transmetteur (Standard) Courant, tension, alimentation de transmetteur à sécurité intrinsèque (Option) Signal de panne Pas de valeur mesurée visible dans l'affichage, pas de rétroéclairage, pas de signaux de sortie, les relais se comportent conformément au mode de sécurité.

  • Page 6: Energie Auxiliaire

    RIA452 Alimentation de transmetteur MUS 1, bornes 81/82 (en option à sécurité intrinsèque) : (MUS) Spécification électrique : • Tension de sortie : 24 V ± 15%  16 V, résistant aux courts circuits permanents) • Courant de sortie : max. 22 mA (pour U •...
  • Page 7 RIA452 Option entrée universelle A la place de l'entrée courant, l'appareil peut être équipé en option d'une entrée universelle. Entrée courant 0...20 mA Entrée tension +/- 1 V Entrée tension +/- 30 V Thermocouples Thermorésistances 4 fils 3 fils Occupation des bornes entrée universelle Tension d'alimentation Alimentation basse tension 90...250 V AC 50/60 Hz...

  • Page 8: Précision De Mesure

    RIA452 Précision de mesure Conditions de référence Alimentation électrique : 230 V AC ±10%, 50 Hz ±0,5 Hz Temps de préchauffage : 90 min Température ambiante : 25 °C (77 °F) Ecart de mesure Entrée courant : Précision 0,1% de la fin d'échelle Résolution...

  • Page 9: Conditions De Montage

    RIA452 Sortie courant : Linéarité 0,1% de la fin d'échelle Résolution 13 Bit  0,1%/10K (0,1%/18 °F) Dérive de température 10 mV à 500  pour fréquences  50 kHz Ondulation de sortie Sortie tension Linéarité 0,1% de la fin d'échelle Résolution...
  • Page 10 RIA452 Construction Forme, dimensions Dimensions du RIA452 Découpe d'armoire Découpe d'armoire Poids env. 500 g (17,64 oz) Matériaux • Face avant : matière synthétique ABS, galvanisée • Châssis de l'appareil : matière synthétique PC10GF Bornes de raccordement Bornes à visser embrochables, section 1,5 mm (16 AWG) massif, 1,0 mm (18 AWG) toron avec extrémité...

  • Page 11: Niveau D'affichage Et De Commande

    RIA452 Niveau d'affichage et de commande Eléments d'affichage Affichage LCD de l'indicateur de process Pos 1 : Etat de l'appareil indiqué par LED : vert - appareil prêt à fonctionner ; rouge - défaut de l'appareil ou du capteur Pos. 2 : Bargraph avec dépassement de gamme positif et négatif Pos.

  • Page 12: Certificats Et Agréments

    RIA452 Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 13: Informations À La Commande

    RIA452 Informations à la commande Structure de produit RIA452 1 voie, à échelle réglable Découpe d'armoire 96x96mm MUS = Alimentation de transmetteur, bargraph Affichage 7 digits Interface RS232 Mémoire valeur min/max Commande par bouton-poussoir rotatif, 4 entrées numériques Listé UL, agrément maritime GL, CSA-GP Fonctions de commande de pompes Agrément...

  • Page 14: Accessoires

    électrique, alimentations, barrières, transmetteurs, calculateurs d'énergie et parafoudres : FA016K • Instructions condensées "Indicateur de terrain RIA452" : KA264R • Manuel de mise en service "Indicateur de terrain RIA452" : BA265R • Documentations Ex complémentaires : ATEX II(1)GD : XA053R/09/a3...
